Inhaltszusammenfassung für Taurus X10.5 Pro

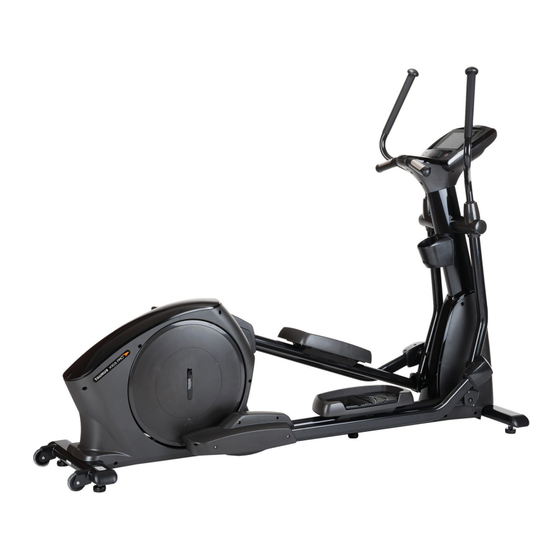

- Seite 1 Montage- und Bedienungsanleitung TF10.05.02 Crosstrainer X10.5 Pro TF-X10.5...
- Seite 2 X10.5 Pro...
- Seite 3 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Ein- und Ausschalten des Gerätes Programme 3.4.1 Quick Start 3.4.2 Profile 3.4.2.1 Basisprofile 3.4.2.2 Fortgeschrittene Profile 3.4.3 Herzfrequenzsteuerung LAGERUNG UND TRANSPORT Allgemeine Hinweise Transportrollen FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise...
- Seite 4 GARANTIE KONTAKT X10.5 Pro...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 GEFAHR Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! X10.5 Pro...
- Seite 7 ALLGEMEINE INFORMATIONEN Technische Daten LED - Anzeige von Geschwindigkeit in km/h Trainingszeit in Min. Trainingsstrecke in km Trittfrequenz (Umdrehungen pro Minute) Kalorien in kcal Herzfrequenz (bei Verwendung der Handpulssensoren oder eines Brustgurtes) Pulstrend Widerstandsstufe Metabolisches Äquivalent (MET) Widerstandssystem: Elektromagnetische Induktionsbremse Widerstandslevel: Watt: 45–300 Watt...
- Seite 8 Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. X10.5 Pro...
- Seite 9 Elektrische Sicherheit GEFAHR ⚠ Um die Gefahr eines Stromschlags zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠...
- Seite 10 (Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Um hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte. X10.5 Pro...
- Seite 11 MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠...
- Seite 12 Pedale und Anti-Rutsch Auflage (59&60) Konsole (41) Mittlere Schwenkarm-Abdeckung Schwenkarm- (51&52) Manschette (46&47) Konsolenmast (4) Vordere Abdeckung (19) Oberer Handgriff (7) Hintere Vorderer und hinterer Schwenkarm-Abdeckung Standfuß (2&3) (49&50) Fester Handgriff (5) Verstellschrauben (75) Flaschenhalterung (36&37) Rahmen (1) X10.5 Pro...
- Seite 13 Abbildung Teilenr. und Beschreibung Anzahl 88) Federscheibe (M8) 92) Unterlegscheibe (8x38x2.0t) 100) Schraube (M5xp0.8x15mm) 101) Schraube (M5xp0.8x30mm) 113) Schraube (M8xp1.25x65mm) 115) Schraube (M10xp1.5x70mm) 116) Schraube (M10xp1.25x85mm) 126) Nylonmutter (M10xp1.5) 96) Schraube (M4x20mm) 100) Schraube (M5xp0.8x15mm) 105) Schraube (M8xp1.25)x10mm) 117) Schraube (M10xp1.5x50mm)
- Seite 14 Befestigen Sie den vorderen Standfuß (2) am Rahmen (1) mit zwei Unterlegscheiben (92), zwei Federscheiben (88) und zwei Schrauben (113). Befestigen Sie den hinteren Standfuß (3) mit zwei Unterlegscheiben (92), zwei Federscheiben (88) und zwei Schrauben (113) am Rahmen (1). Ziehen Sie die Schrauben mit dem Werkzeug fest an. X10.5 Pro...
- Seite 15 Schritt 2: Montage des Konsolenmastes Prüfen Sie, ob die zwei Nylonmuttern (125) am Rahmen (1) vormontiert sind. Verbinden Sie das untere Verbindungskabel (132) mit dem mittleren Verbindungskabel (131). ࣑ ACHTUNG Achten Sie im nachfolgenden Schritt darauf, dass das Kabel nicht eingeklemmt wird. Stecken Sie den Konsolenmast (4) in den Rahmen (1) und befestigen Sie ihn mit zwei Schrauben (117).
- Seite 16 Ziehen Sie die Schrauben und Nylonmuttern mit dem Werkzeug fest an. Befestigen Sie die vordere Abdeckung (19) an der Vorderseite des Rahmens (1) mit zwei Schrauben (101). HINWEIS Die Schraube (115) muss Innsenseite Schwenarms eingesteckt werden. Nylonmutter (126) muss außen befestigt werden. X10.5 Pro...
- Seite 17 Schritt 4: Montage der Schwenkarmabdeckungen Befestigen Sie die untere Schwenkarmabdeckung (49&50) mit vier Schrauben (100). Befestigen Sie die obere Schwenkarmabdeckung (51&52) mit vier Schrauben (100). Wiederholen Sie den Vorgang für die linke Seite. Ziehen Sie alle Schrauben mit dem Werkzeug fest an.
- Seite 18 Befestigen Sie den festen Handgriff (5) am Konsolenmast (4) mit vier Schrauben (110) und vier Federscheiben (88). Befestigen Sie die Konsolenabdeckung (43) an der Konsole (41) mit vier Schrauben (100). Befestigen Sie die obere und untere Handgriffabdeckung (39&40) am Konsolenmast (4) mit drei Schrauben (96) und zwei Schrauben (100). X10.5 Pro...
- Seite 19 Schritt 6: Montage der oberen Handgriffe Lösen Sie die je vier vormontierten Schrauben (142) vom rechten und linken Schwenkarm (8&9). Befestigen Sie den rechten oberen Handgriff (7) auf dem rechten Schwenkarm (9) mit vier Schrauben(142). Wiederholen Sie den Schritt für die linke Seite. Schritt 7: Montage der Schwenkarmmanschette Befestigen Sie die Schwenkarmmanschette (46&47) am rechten Schwenkarm (9) mit vier...
- Seite 20 Stecken Sie den Netzstecker in eine Steckdose, die den Vorgaben in dem Kapitel zur elektrischen Sicherheit entsprechen. Schritt 11: Winkeleinstellung der Konsole Um den Winkel der Konsole anzupassen, drücken Sie leicht auf das obere oder untere Ende der Konsole. X10.5 Pro...
- Seite 21 BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige Tragen Sie einen Brustgurt oder umfassen Sie mit beiden Händen die Handpulssensoren. Einige Sekunden nachdem das Herzsymbol erscheint, wird Ihre Herzfrequenz angezeigt.
- Seite 22 Außerdem verbrauchen Sie 7mal soviel Sauerstoff als im Ruhezustand. Training zwischen 3 bis 6 METs wird als moderate körperliche Aktivität angesehen. Training bei > 6 METs wird als starke körperliche Aktivität angesehen. Lautsprecher MP3/CD Player Anschluss Media Kopfhörer Anschluss Stummtaste X10.5 Pro...
- Seite 23 Tastenfunktionen START Drücken Sie START, um das Training zu starten. PAUSE Drücken Sie PAUSE, um das Training zu unterbrechen. Drücken Sie STOP, um das Training zu beenden. Alle Werte werden zurück auf STOP Null gesetzt. Drücken Sie UP, um den Widerstand während des Trainings zu erhöhen. DOWN Drücken Sie DOWN, um den Widerstand während des Trainings zu senken.
- Seite 24 Profile (Basisprofilen) und Advanced Profile (Fortgeschrittene Profile) wählen. Herzfrequenzgesteuertes Training (H.R.C.) (60%, 65%, 70%, 75%, 80%, 85%) 3.4.1 Quick Start Drücken Sie Quick Start im Hauptmenü. Nach der Auswahl sehen Sie einen Countdown, wie auf den folgenden Bildern gezeigt. X10.5 Pro...
- Seite 25 3.4.2 Profile Drücken Sie auf Profile auf dem Startbildschirm. Anschließend wählen zwischen Basic (Basisprogramme) und Advanced (fortgeschrittene Programme) aus. Sie haben jeweils die Wahl zwischen 6 Programmen. Das Belastungsprofil wird graphisch dargestellt. 3.4.2.1 Basisprofile Wählen Sie Basic Profile aus. Jetzt können Sie aus folgenden 6 Programmen auswählen: Manual (Manuell), Fitness (Fitness), Random (Zufall), Rolling (Hügel), Fat Burn (Fettverbrennung), Ascent...
- Seite 26 Drücken Sie H.R. Trend erneut, um zum Trainingsprogramm zurückzukehren. Drücken Sie STATISTICS, um Ihre Trainingswerte anzuzeigen. HINWEIS Sie können diese Taste jederzeit während des Trainings drücken, um die Statistik anzuzeigen. Drücken Sie die Back Taste, um zum Trainingsbildschirm zurückzukehren. X10.5 Pro...
- Seite 27 3.4.2.2 Fortgeschrittene Profile Wählen Sie Advanced Profile aus. Jetzt können Sie aus folgenden 6 Programmen auswählen: Constant Power (Watt konstant), Iron Man, Mountain (Berg), Weight Loss (Gewichtsreduzierung), Interval (Intervall), Valley (Tal). Bevor Sie das Constant Power Programm auswählen, machen Sie sich mit dem Unterschied zwischen konstanter Wattzahl und konstantem Widerstand vertraut.
- Seite 28 Drücken Sie H.R. Trend erneut, um zum Trainingsprogramm zurückzukehren. Drücken Sie STATISTICS, um Ihre Trainingswerte anzuzeigen. HINWEIS Sie können diese Taste jederzeit während des Trainings drücken, um die Statistik anzuzeigen. Drücken Sie die Back Taste, um zum Trainingsbildschirm zurückzukehren. X10.5 Pro...
- Seite 29 3.4.3 Herzfrequenzsteuerung ⚠ WARNUNG Ihr Trainingsgerät ist kein medizinisches Gerät. Herzfrequenzmessung dieses Geräts kann ungenau sein. Verschiedenste Faktoren können Genauigkeit Herzfrequenzanzeige beeinflussen. Herzfrequenzanzeige dient lediglich Trainingshilfe. Wählen Sie Heart Rate Control auf dem Startbildschirm aus. Jetzt können Sie Ihr Gewicht zwischen 30 – 181 kg einstellen.
- Seite 30 (60%, 65%, 70%, 75%, 80%, 85% der maximalen Herzfrequenz) oder den Wert frei wählen. Drücken Sie Back, um zum vorherigen Bildschirm zurückzukehren. Drücken Sie Next, um mit der Zeiteinstellung fortzufahren. Drücken Sie Quick Start, um sofort mit dem Training zu beginnen. X10.5 Pro...
- Seite 31 H.R. Trend ⚠ WARNUNG Ihr Trainingsgerät ist kein medizinisches Gerät. Die Herzfrequenzmessung dieses Geräts kann ungenau sein. Verschiedenste Faktoren können Genauigkeit Herzfrequenzanzeige beeinflussen. Herzfrequenzanzeige dient lediglich Trainingshilfe. HINWEIS Stellen Sie sicher, dass Sie einen Brustgurt tragen oder beiden Händen Pulssensoren umfassen, damit die Konsole Ihre Herzfrequenz empfangen kann.
- Seite 32 Anschließend können Sie das Gerät leicht an eine neue Position schieben. Für weitere Transportstrecken sollte das Gerät abgebaut und sicher verpackt werden. Wählen Sie den neuen Standort unter Beachtung der Anweisungen im Abschnitt 1.4 dieser Bedienungsanleitung. X10.5 Pro...
- Seite 33 FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
- Seite 34 Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. X10.5 Pro...
- Seite 35 ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten.
- Seite 36 Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Crosstrainer Modellbezeichnung: X10.5Pro Artikelnummer: TF-X10.5 X10.5 Pro...
- Seite 37 Teileliste Bezeichnung (ENG) Anz. Bezeichnung (ENG) Anz. Main Frame Pulse Sensor Bottom Housing Front Stabilizer Stationary Handlebar Plug Rear Stabilizer Foam Grip Assembly Upright Post Accessory Tray Support Pad Stationary Handlebar Accessory Tray Left Upper Handlebar Inner Rotator Cuff-Pivoting Arm Right Upper Handlebar Upper Handlebar Decoration Cover Left Pivoting Arm...
- Seite 38 Upper Connection Wire Screw (M3×10mm) Middle Connection Wire Screw (M4×20mm) 11 Lower Connection Wire Screw (M5×18mm) 36 Sensor Wire & Stand Bolt (M8×1.25×10mm) Upper Pulse Sensor Wire Bolt (M3×25mm) Middle Pulse Sensor Wire Bolt (M5×p0.8×15mm) Lower Pulse Sensor Wire X10.5 Pro...
- Seite 39 TFT Battery Connection Wire TFT Battery TFT Battery Bracket Spacer Nylon Nut (M20xp1.0) Bolt, Hex Head Flange (M8×p1.25×16mm) Nut (M10xp1.5)
- Seite 40 Explosionszeichnung X10.5 Pro...
- Seite 42 GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.
- Seite 43 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
- Seite 44 08:00 - 18:00 �� Mo - Fr 08:00 - 18:00 09:00 - 18:00 09:00 - 18:00 Auf dieser Webseite finden Sie eine detaillierte Übersicht inkl. Anschrift und Öffnungszeiten für alle Filialen der Sport-Tiedje Group im In- sowie im Ausland: www.sport-tiedje.de/filialen X10.5 Pro...
- Seite 45 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit derzeit 80 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 46 Notizen X10.5 Pro...
- Seite 48 Crosstrainer X10.5 Pro...
