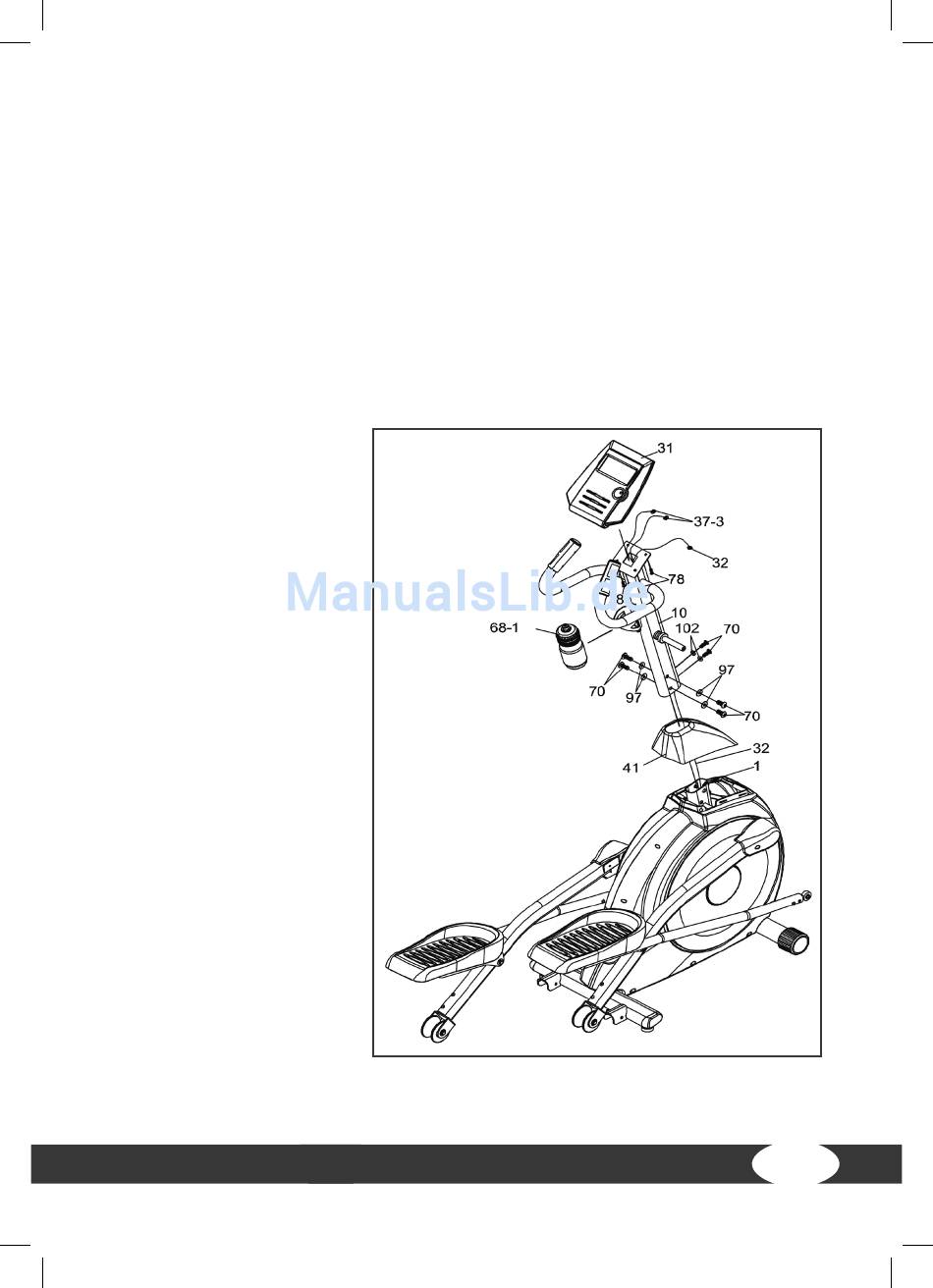

(2) An der oberen Öffnung des Rahmens (1) befindet sich ein Konsolenkabel (32). Wi-
ckeln Sie das Konsolenkabel (32) auseinander und glätten Sie es, um es anschließend
von unten nach oben durch den Konsolenmast (10) zu fädeln.
(3) Montieren Sie den Konsolenmast (10) an der vorgesehenen Halterung am Rah-
men (1).
(4) Ziehen Sie die vier 5/16" x 15mm Sechskantschrauben (70) zusammen mit den
vier 5/16"x 23 x1.5T Unterlegscheiben (97) sowie die zwei 5/16" x 15m/m Sechskant-
schrauben (70) mit den zwei 5/16" x 23 x 2T Federscheiben (102) mit dem 12mm
Schraubenschlüssel (110) fest.
Hinweis: In dem Konsolenmast (10) befindet sich ein Elektrokabel. Achten Sie darauf,
dieses Konsolenkabel nicht zu beschädigen oder einzuklemmen.
(5) Befestigen Sie die Konso-
le (31) am Konsolenmast (10)
mit vier M5 x 10mm Schrau-
ben (78) mit dem Inbus-
schlüssel/Schraubenzieher
(108).
(6) An der oberen Öffnung
des Konsolenmastes (10) be-
finden sich drei Elektrokabel,
zwei Handpulskabel (37-3)
sowie
ein
Konsolenkabel
(32). Verbinden Sie diese Ka-
bel mit den entsprechenden
Kabeln auf der Rückseite der
Konsole (31). Die Stecker sind
so angeordnet, dass sie nicht
falsch ineinander gesteckt
werden können.
(7) Verstauen Sie das über-
schüssige Kabel zuerst im
Konsolenmast (10). Anschlie-
ßend befestigen Sie die
Konsole (31) auf dem Kon-
solenmast (10) mit vier M5 x
10mm Schrauben (78).
15
