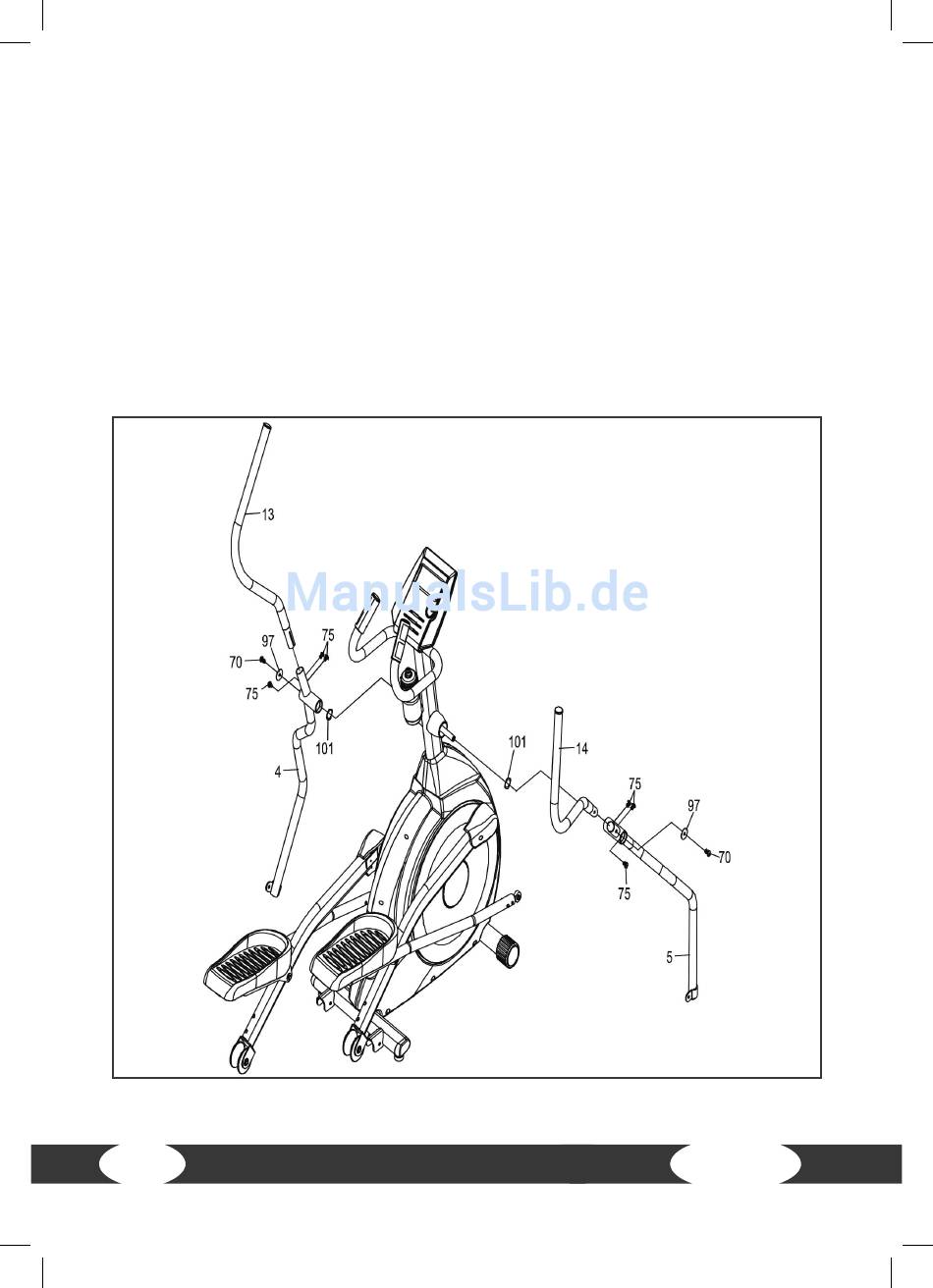

Schritt 2: Montage der Handgriffe
(1) Befestigen Sie zwei ψ17 Unterlegscheiben (101) an der rechten und linken Seite
der Handgriffachsen.
(2) Schieben Sie die untere linke und rechte Seite der Handgriffe (4 und 5) auf die
entsprechende Seite der Achse.
(3) Platzieren Sie die zwei 5/16" x 23 x 1.5T flachen Unterlegscheiben (97) auf die zwei
5/16" x 15m/m Sechskantschrauben (70) und befestigen Sie sie an den Gewinde-
löchern am Ende der Achse.
(4) Befestigen Sie den linken und rechten Handgriff (13 und 14) an den unteren linken
und rechten Handgriffen (4 und 5) mit sechs 5/16 x15m/m Schrauben (75) mit dem
M5 Inbusschlüssel/Schraubendreher (108).
