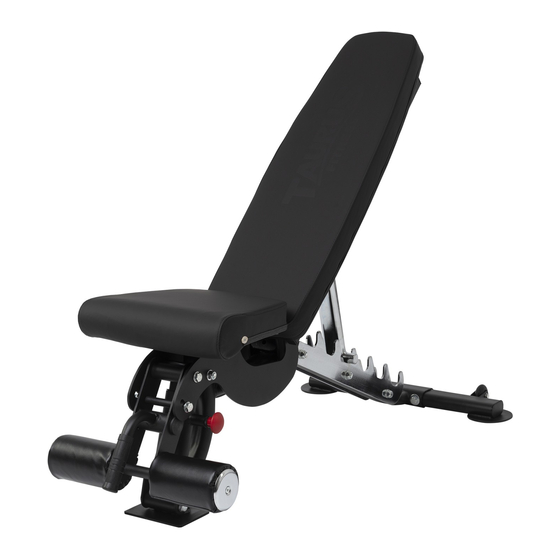

- Seite 1 Montage- und Bedienungsanleitung max. 450 kg ~ 30 Min. 36 kg L 146 | B 67 | H 47 TFB950.02.02 Art.-Nr. TF-B950-2 Studio Hantelbank B950...
- Seite 2 B950...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau LAGERUNG UND TRANSPORT Allgemeine Hinweise Transportrollen FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT... - Seite 4 B950...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Maße und Gewichte: Aufstellmaß (LxBxH): 146 cm x 67 cm x 47 cm Verpackungsmaß (LxBxH): 141 cm x 47 cm x 26 cm Gewicht (brutto, inkl. Verpackung): 39 kg Gewicht (netto, ohne Verpackung): 36 kg Maximale Gesamtbelastung: 450 kg (Nutzer + Gewichte) Sitzpolster: L 37 cm | B 38 cm / 0 °... -
Seite 8: Persönliche Sicherheit
Persönliche Sicherheit GEFAHR ⚠ Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 9: Aufstellort
Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. -
Seite 10: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠... -
Seite 11: Part List
PART LIST NUMBER Nummer DESCRIPTION Bezeichnung QUANTITY Anzahl Hauptrahmen MAIN FRAME Hinterer Standfuß REAR BASE Sitzrahmen SEAT SUPPORT Verbindungsrohr JOINT TUBE BACKREST Rückenlehnenrahmen SUPPORT Beinstrecker LEG EXTENSION ARC SPLINT Verbindungsplatte FOAM CAP Schaumstoffkappe FOAM ROLLER Schaumstoffrolle WITH COVER Stellstift PULL PIN SOCKET HEAD Inbusschraube M8*25 SCREW M8*25... - Seite 12 BOLT M8*70 Bolzen M8*70 BOLT M12*105 Bolzen M12*105 BOLT M12*150 Bolzen M12*150 SEAT CUSHION Sitzpolster BACK CUSHION Rückenpolster WASHER φ8 Unterlegscheibe Ø 8 ARC WASHER φ12 Wellscheibe Ø 12 WASHER φ12 Unterlegscheibe Ø 12 S i c h e r u n g s m u t t e r LOCK NUT M12 B950...
-
Seite 13: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1: Verbindung des Hauptrahmens mit dem hinteren Standfuß... - Seite 14 Schritt 2: Montage von Beinstrecker, Schaumstoffrollen, Sitzpolster und Rückenpolster Befestigen Sie den Beinstrecker (8) mit zwei Schrauben (30), vier Unterlegscheiben (36) und zwei Sicherungsmuttern (38) am Sitzrahmen (3). Befestigen Sie die beiden Schaumstoffrollen (17) zusammen mit den zugehörigen Schaumstoffkappen (10) mit zwei Schrauben (22) am Beinstrecker (8). Befestigen Sie das Sitzpolster (32) mit vier Schrauben (24) und vier Unterlegscheiben (34) an der Sitzauflage (3).
-
Seite 15: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. -
Seite 16: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 17: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Schraubenverbindungen Polster Legende: R = Reinigen; I = Inspizieren ENTSORGUNG Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. -
Seite 18: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Für Kraftgeräte, wie Kraftstationen, Hantelbänke oder Racks kann dies zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor Schweiß schützt, das können aber auch zusätzliche Gewichte, entsprechende Zug-Griffe, Fußschlaufen speziell für Beintraining oder auch Trizepsseile sein. -
Seite 19: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Hantelbank Modellbezeichnung: Studio Hantelbank B950 Artikelnummer: TF-B950-2... -
Seite 20: Teileliste
Teileliste Bezeichnung (ENG) Anz. MAIN FRAME REAR BASE SEAT SUPPORT JOINT TUBE ADJUSTABLE PLATE BACKREST SUPPORT BACKREST ADJUSTMENT LEG EXTENSION ARC SPLINT FOAM CAP Ø 45 ROUND PLUG 50*25 RECTANGLE PLUG 80*40 OVAL PLUG OVAL BUSHING SQUARE CUSHION HANDLE CAP FOAM ROLLER WITH COVER WHEEL BEARING 608... - Seite 21 BOLT M12*210 SEAT CUSHION BACK CUSHION WASHER φ8 ARC WASHER φ12 WASHER φ12 LOCK NUT M8 LOCK NUT M12 SEAT ADJUSTMENT...
-
Seite 22: Explosionszeichnung
Explosionszeichnung EXPLODED VIEW 32 33 38 36 B950... -
Seite 23: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 24 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 25: Kontakt
KONTAKT TECHNIK TEKNIK OG SERVICE TECHNIQUE & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Åbningstider kan findes på... - Seite 26 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit über 70 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 28 Studio-Hantelbank B950...
