Schritt 4:

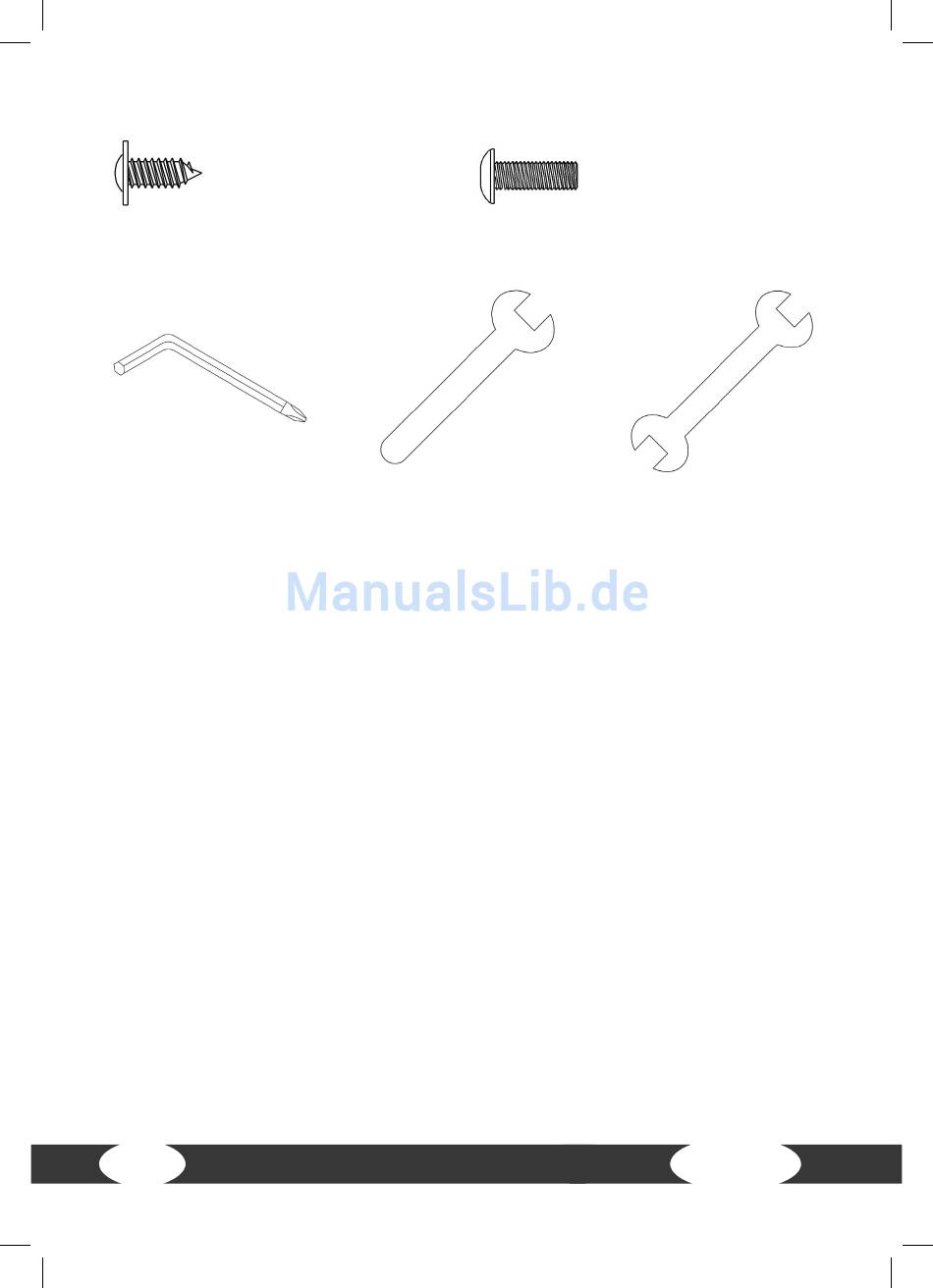

84. ψ3.5 x 12mm Schraube
(8x)
Werkzeuge
108. M5 Inbusschlüssel +
Schraubenzieher (1x)
3.2
Montageanleitung
Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau
an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch.
Auspacken des Gerätes
(1) Schneiden Sie die äußere, untere Kante des Kartons auf der gepunkteten Linie mit
einem Teppichmesser auf. Heben Sie anschließend den Karton über das Gerät.
(2) Nehmen Sie alle Teile vorsichtig aus dem Karton und überprüfen den Inhalt auf
fehlende oder beschädigte Teile. Falls Teile fehlen oder beschädigt sein sollten, kon-
taktieren Sie umgehend Sport-Tiedje.
(3) Nehmen Sie die Werkzeuge aus dem Schrauben- und Werkzeug-Set heraus. Das
Schrauben-Set ist nach den Aufbauschritten eingeteilt. Um Verwirrung zu vermeiden,
nehmen Sie nacheinander nur die Teile heraus, die Sie für den nächsten Schritt benö-
tigen.
Schritt 1:
Montage des Konsolenmastes
(1) Schieben Sie die Konsolenmastabdeckung (41) so weit wie möglich auf den Kon-
solenmast (10). Stellen Sie sicher, dass die Konsolenmastabdeckung (41) in die richti-
ge Richtung zeigt.
14
12mm Schraubenschlüssel
(1x)
79. M5 x 15mm Schraube
(8x)
13/14
mm
Schrauben-
schlüssel (2x)
X7.1
