Montageanweisung – nur für Fachpersonal

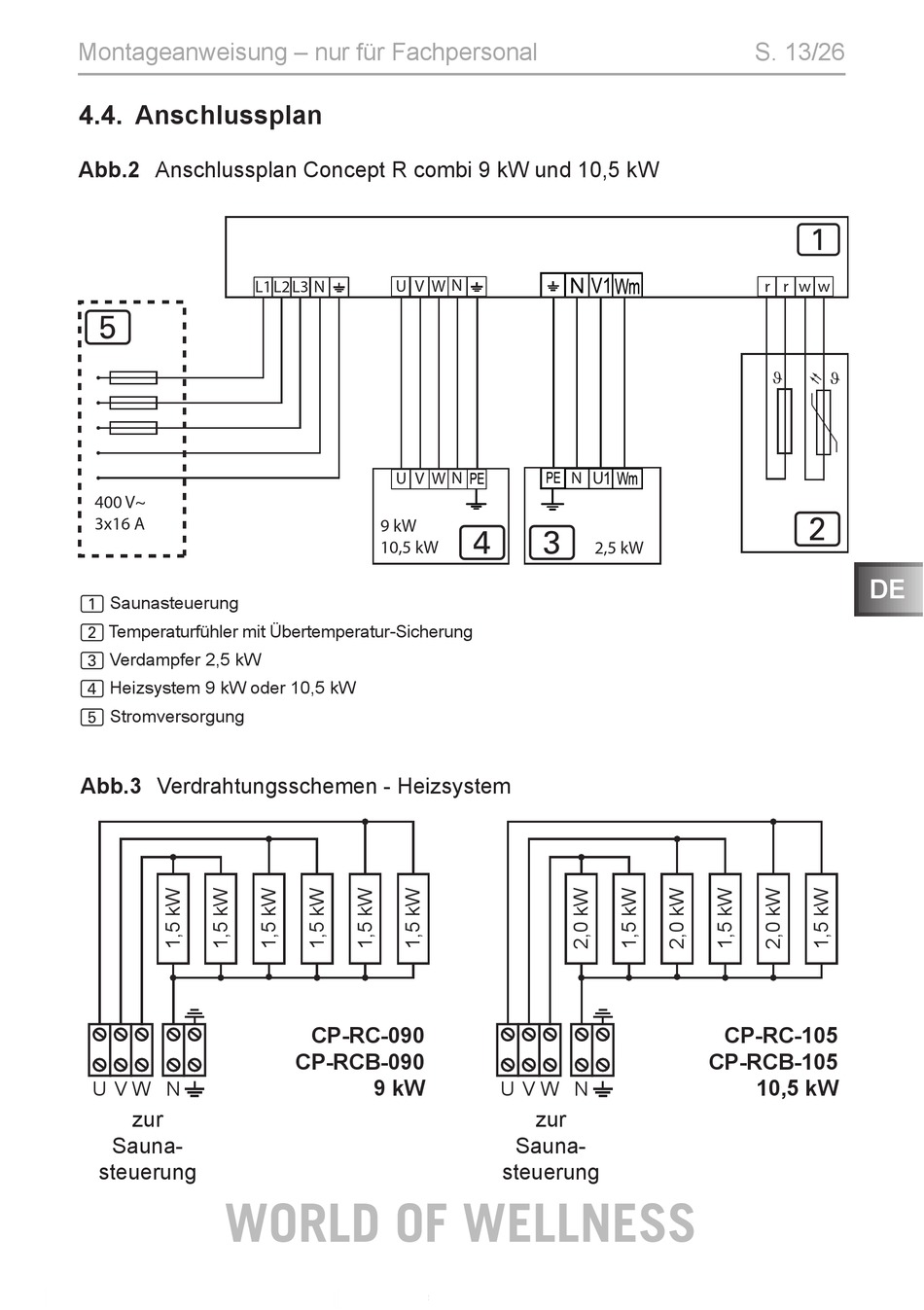

4.4. Anschlussplan

Abb.2 Anschlussplan Concept R combi 9 kW und 10,5 kW
5
400 V~
3x16 A
1 Saunasteuerung
2 Temperaturfühler mit Übertemperatur-Sicherung
3 Verdampfer 2,5 kW
4 Heizsystem 9 kW oder 10,5 kW
5 Stromversorgung
Abb.3 Verdrahtungsschemen - Heizsystem
U V W N
zur
Sauna-
steuerung
WORLD OF WELLNESS
L1 L2 L3 U V
N
U V
9 kW
10,5 kW
CP-RC-090
CP-RCB-090
9 kW
CP-R-090
9,0 kW
N
W
N N U
W
4 3
2,5 kW
U V W N
zur
Sauna-
steuerung
S. 13/26
1
r r w w
ϑ
ϑ
2
DE
CP-RC-105
CP-RCB-105
10,5 kW
CP-R-105
10,5 kW
