Navodila za montažo - strokovno osebje

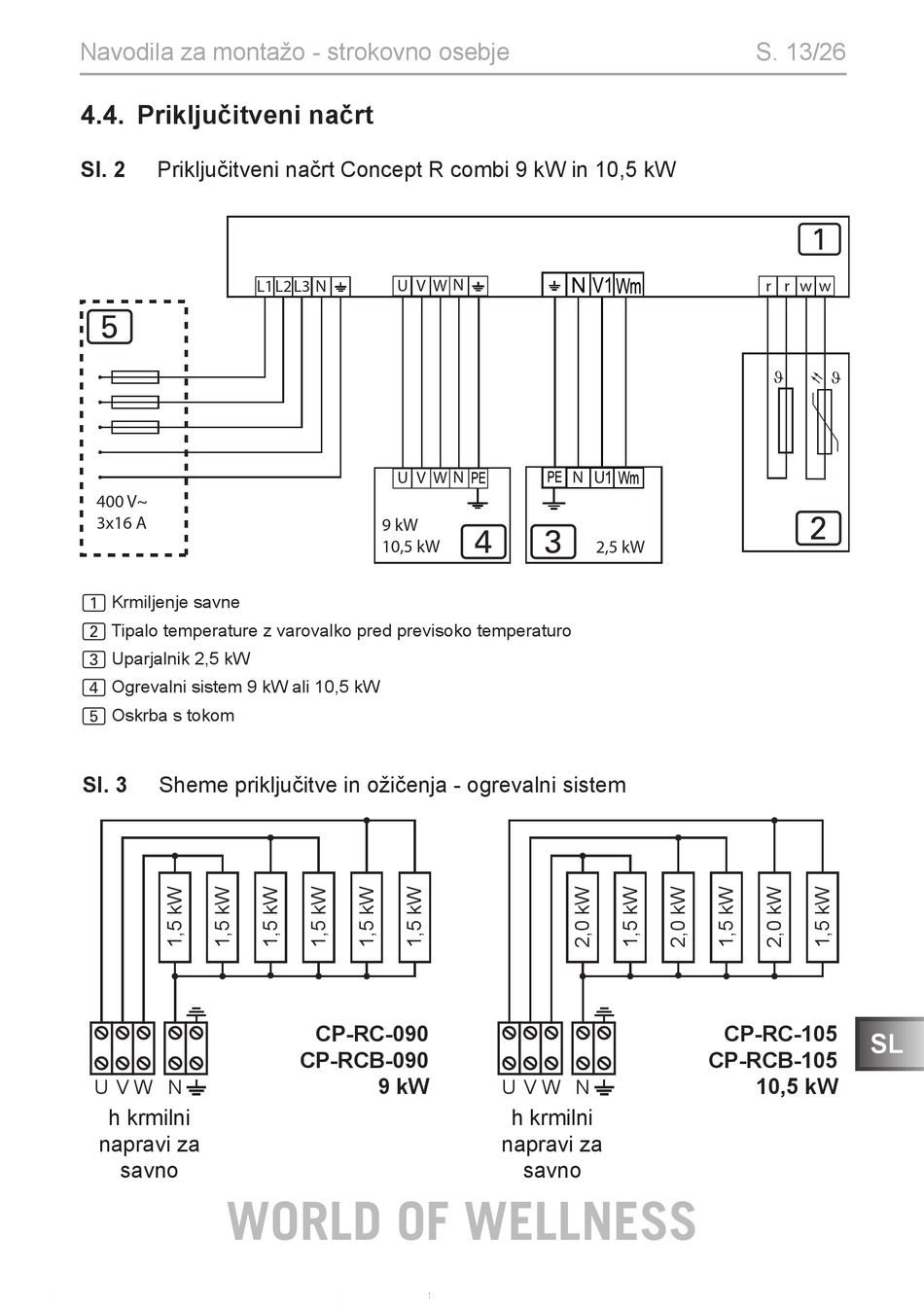

4.4. Priključitveni načrt
Sl. 2 Priključitveni načrt Concept R combi 9 kW in 10,5 kW
5
400 V~
3x16 A
1 Krmiljenje savne
2 Tipalo temperature z varovalko pred previsoko temperaturo
3 Uparjalnik 2,5 kW
4 Ogrevalni sistem 9 kW ali 10,5 kW
5 Oskrba s tokom
Sl. 3 Sheme priključitve in ožičenja - ogrevalni sistem
U V W N
h krmilni
napravi za
savno
WORLD OF WELLNESS
L1 L2 L3 U V
N
U V
9 kW
10,5 kW
CP-RC-090
CP-RCB-090
9 kW
CP-R-090
9,0 kW
N
W
N N U
W
4 3
2,5 kW
U V W N
h krmilni
napravi za
savno
S. 13/26
1
r r w w
ϑ
ϑ
2
CP-RC-105
SL
CP-RCB-105
10,5 kW
CP-R-105
10,5 kW
