2.2 SCHORNSTEINANSCHLUSS /
VERBINDUNGSSTÜCK
Der Renova C-44 / Cs-42 / Cs-50 wird mit Verbindungsstücken aus min.
2 mm dickem Stahlblech mit dem Schornstein verbunden. Diese müssen der
DIN 1298 bzw. DIN EN 1856-2 entsprechen und gemäß DIN 18160 bzw. den
landesspezifischen Vorschriften an dem Schornstein / Abgasanlage ange-
schlossen werden. Es ist darauf zu achten, dass das Abgasrohr auf kürzes-
tem Weg, steigend zum Schornstein verlegt wird. Dabei sind möglichst keine
Umlenkungen des Abgasrohrs vorzunehmen. Weiterhin ist das Abgasrohr
mit einem eingemauerten Wandfutter am Schornstein anzuschließen und
abzudichten. Gegebenenfalls ist das Abgasrohr mit Schellen zu befestigen,
um eine ausreichende Fixierung zu gewährleisten.
Die Verbindungsstücke sind gegebenenfalls abzudichten! Führt das
Abgasrohr durch Bauteile mit brennbaren Baustoffen, ist das Abgas-
rohr entsprechend den Vorschriften zu dämmen. Grundsätzlich ist die
Verbindungsleitung so zu montieren, dass jeder Zeit eine Reinigung der
Verbindungsleitung möglich ist. Dies ist durch eine entsprechende Anzahl
von Reinigungsöffnungen zu gewährleisten.
Es ist ein Messstutzen zur Feststellung des Schornsteinunterdruckes in der
Verbindungsleitung zugänglich einzubauen.
2.3 VERBRENNUNGSLUFTANSCHLUSS
An der Geräteunterseite ist der Verbrennungsluftanschluss Ø 150 mm ange-
ordnet (Abb. 1a bis 1d).
2.4 BRENNRAUMAUSKLEIDUNG
Pos.-Nr. und
Benennung
Einbau-Nr.
1
Seitenstein links
2
Rückwandstein
3
Seitenstein rechts
Sollten Ersatzschamotte benötigt werden, können diese durch den Ofen-
setzer mit den entsprechenden Bestellnummern angefordert werden.
D 10

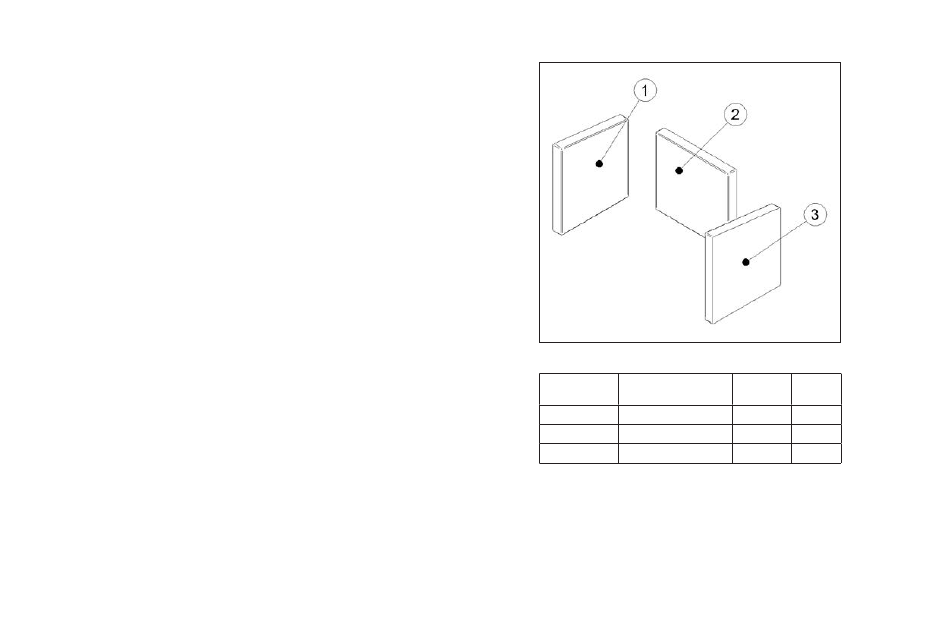

Abb.2a; Renova C44
Art.-Nr.
Menge
10 24 422
1
10 22 141
1
10 22 142
1
