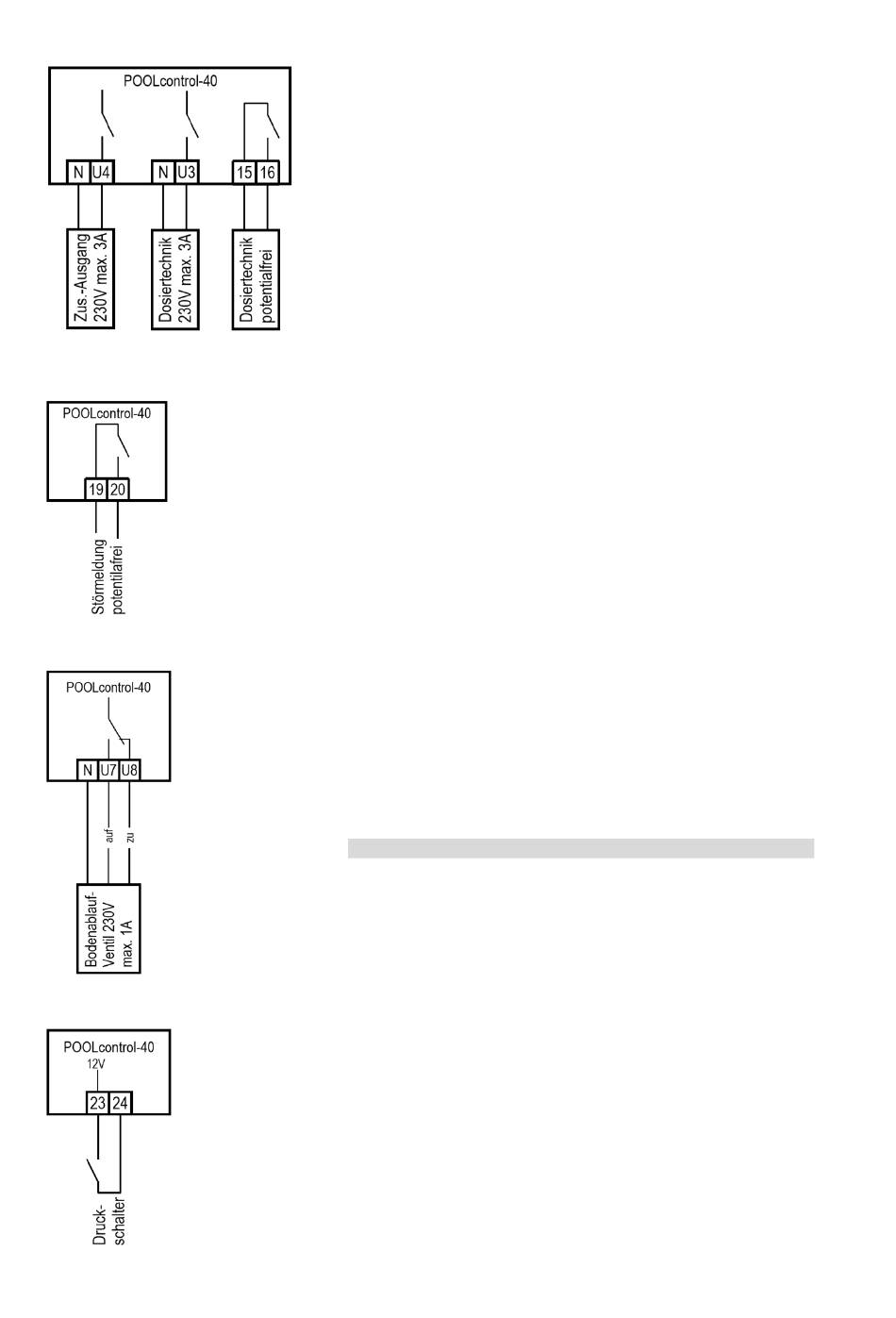

Anschluss von Unterwasserbeleuchtung, Flockungspumpe, Dosiertechnik

An die potentialfreien Klemmen 19 und 20 kann eine externe Störmeldung angeschlossen
werden. Dieser Kontakt kann mit max. 230V/4A belastet werden.

Anschluss eines Bodenablauf-Ventils (ECO-Ventil)

An die Klemmen U7 und U8 kann ein Bodenablauf-Ventil (ECO-Ventil) oder ein Ventil zur
seitlichen Wasserentnahme angeschlossen werden. Ein 2-Wege-Ventil wird an die Klem-
men U7 und N angeschlossen. Bei einem 3-Wege-Ventil wird die Klemme U7 für „AUF" und
die Klemme U8 für „ZU" verwendet. Dieser Kontakt kann mit max. 230V/1A belastet wer-
den.
Bei ECO-Betrieb wird dieses Ventil bei Schwimmbädern mit Überlaufrinne geöffnet, um
Verdunstungsverluste zu minimieren.
Falls dieses Ventil auch bei der Rückspülung geöffnet werden soll, muss im Konfigurati-
onsmenü die Option Rückspülung – Bodenablauf: Rückspülung mit Bodenablauf gewählt
werden.
An die Klemmen 23 und 24 kann ein Druckschalter angeschlossen werden, der in der
Druckleitung oder im Manometeranschluss des Zentralventils installiert wird. Wenn der po-
tentialfreie Kontakt des Druckschalters mindestens 10 Sekunden geschlossen ist, startet
der Rückspülvorgang.
Die Klemmen führen Sicherheitskleinspannung.
An Klemme U4
Scheinwerfer) angeschlossen werden, das mit einer eigenen Schaltuhr in
der Steuerung beliebig ein- und ausgeschaltet werden kann. Da dieser
Ausgang konfigurierbar ist, kann er auch zur Steuerung einer Flockungs-
pumpe verwendet werden.
An Klemme U3 kann ein zusätzliches 230V-Gerät (z.B. Dosiertechnik) an-
geschlossen werden, das im Filterbetrieb zusammen mit der Filterpumpe
eingeschaltet wird.
Zwischen den Klemmen 15 und 16 liegt im Steuergerät ein potentialfreier
Relaiskontakt. Dieser kann zur Ansteuerung zusätzlicher Dosiertechnik
verwendet werden (er ist während des Filterbetriebes geschlossen).
Dieser Kontakt kann mit max. 230V/4A belastet werden.
Anschluss einer Störmeldung

Anschluss eines Druckschalters

kann ein 230V-Zusatzgerät (z.B. Unterwasser-
