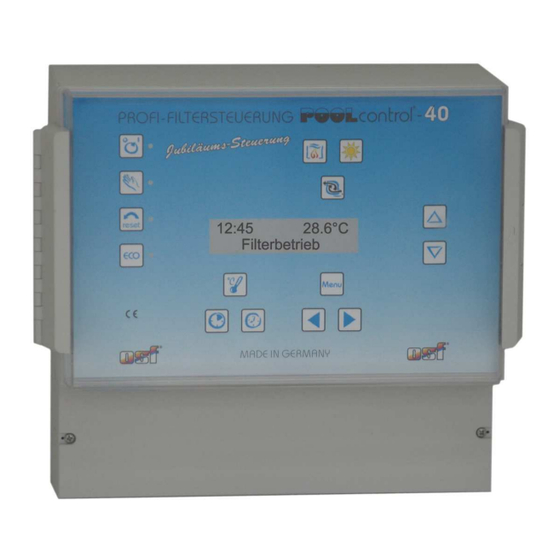

OSF PoolControl-40 Montageanleitung Und Bedienungsanleitung

Filtersteuerung mit eingebauter niveauregelung
Vorschau ausblenden Andere Handbücher für PoolControl-40:
Inhaltsverzeichnis

Werbung

Quicklinks

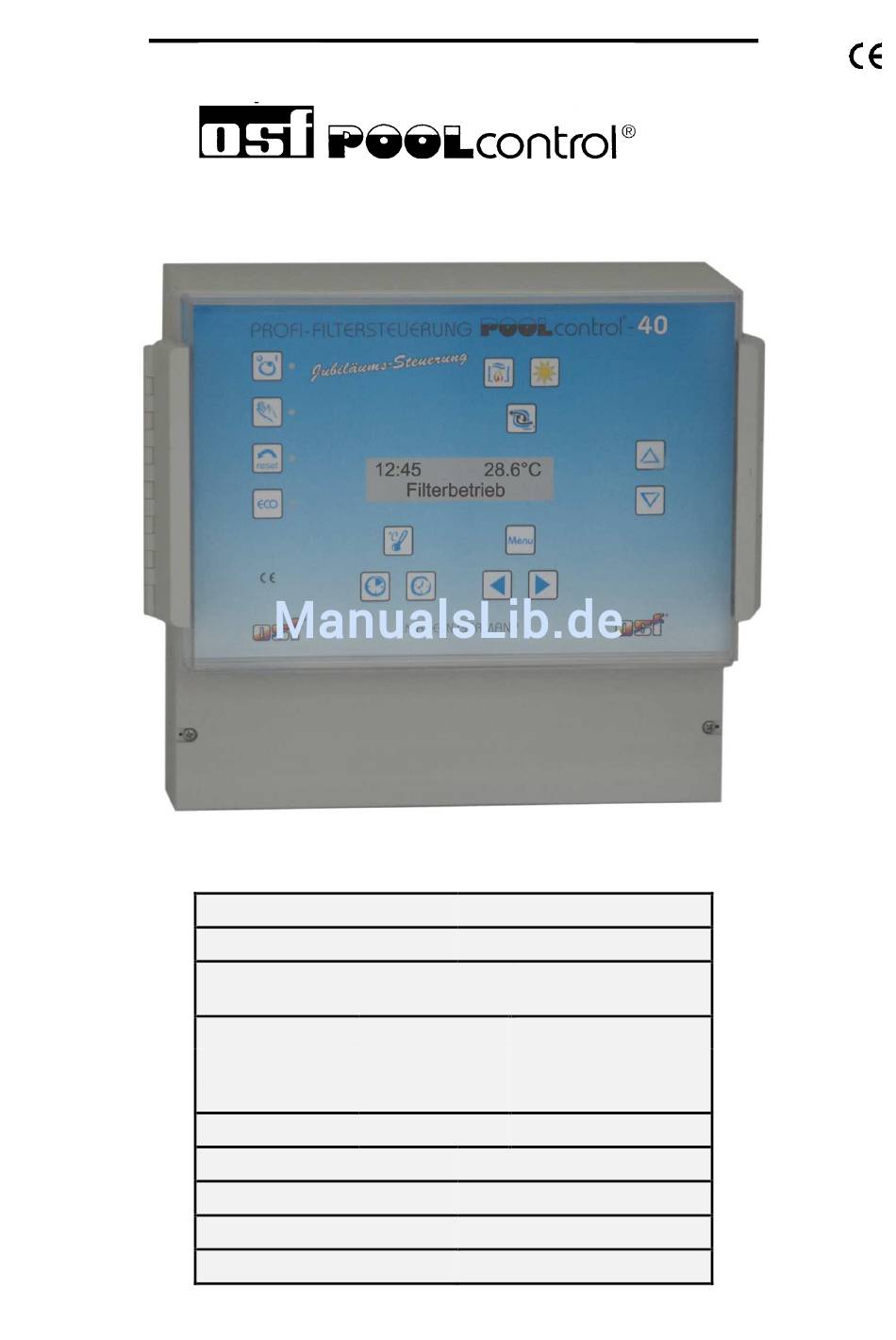

Montage- und Bedienungsanleitung
Filtersteuerung mit eingebauter Niveauregelung
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Schutzart:
Niveau-Sensoren
Umgebungstemperatur
Luftfeuchtigkeit
Art. Nr.: 310.000.0560

Technische Daten

325mm x 281mm x 168mm
Pumpe:
Heizung:
Dosiertechnik:
Zusatzausgang:
0-95% nicht kondensierend
-40
400V/50Hz
ca. 5VA
(modusabhängig)
max. 8A / 3,0 kW (AC3)
max. 3A / 0,4 kW (AC3)
max. 3A / 0,4 kW (AC3)
Max. 3A / 0,4 kW (AC3)
IP 40
12V AC
0-40°C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für OSF PoolControl-40

Inhaltszusammenfassung für OSF PoolControl-40

  • Seite 1: Technische Daten

    Montage- und Bedienungsanleitung Filtersteuerung mit eingebauter Niveauregelung Art. Nr.: 310.000.0560 Technische Daten Abmessungen: 325mm x 281mm x 168mm Betriebsspannung: 400V/50Hz Leistungsaufnahme der Steuerung: ca. 5VA (modusabhängig) Schaltleistung: Pumpe: max. 8A / 3,0 kW (AC3) Heizung: max. 3A / 0,4 kW (AC3) Dosiertechnik: max.

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 2 (24) Inhaltsverzeichnis Technische Daten ..................1 Inhaltsverzeichnis ..................2 Funktion ......................4 Installation ...................... 5 Elektrischer Anschluss ................. 5 Kleinspannungsleitungen ..........................5 Netzanschluss bei Verwendung einer 400V-Drehstrom-Pumpe ..............5 Netzanschluss bei Verwendung einer 230V-Wechselstrom-Pumpe ............6 Netzanschluss bei Verwendung einer 230V-Pumpe (mit elektronischem Motorschutz) ......6 Netzanschluss bei Verwendung einer Speck ECO-Touch Pumpe .............7 Netzanschluss bei Verwendung einer Speck ECO-Touch-Pro Pumpe ............7 Netzanschluss bei Verwendung einer Speck ECO-VS Pumpe ..............7...
  • Seite 3 Bedienungsanleitung Filtersteuerung PC-40 Seite: 3 (24) Störmeldung quittieren ..........................15 ECO EIN/AUS ..............................15 Kontrollleuchte Pumpe ..........................15 Kontrollleuchte Heizung ..........................15 Kontrollleuchte Solarheizung ........................15 Verstell-Tasten .............................. 15 Temperatur wählen............................15 Uhrzeit einstellen ............................15 Schaltuhr programmieren ........................... 16 Schaltzeiten ändern ............................

  • Seite 4: Funktion

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 4 (24) Abgleich der Temperatur-Regelung ............22 Elektronischer Motorschutz ................ 22 Codierschalter ..................... 23 Filterpumpe Drehstrom ..........................23 Filterpumpe Wechselstrom ......................... 23 Pumpe Speck ECO-touch, ECO-touch-pro oder Badu 90 ECO-VS oder Badu 90 ECO-Motion ... 23 Filterpumpe Pentair Intelli-Flo ........................

  • Seite 5: Installation

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 5 (24) Installation Das Schwimmbad ist derart zu konstruieren, dass ein eventueller technischer Defekt, ein Stromausfall oder eine defekte Steuerung keinen Folgeschaden hervorrufen kann. Elektrischer Anschluss Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die Umgebungstemperatur darf zwischen 0°...

  • Seite 6: Netzanschluss Bei Verwendung Einer 230V-Wechselstrom-Pumpe

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 6 (24) Netzanschluss bei Verwendung einer 230V-Wechselstrom-Pumpe PC-40 15 16 W1V1 U1 L3 L2 L1 N Vorsicherung max. B16A Wicklungs- schutz FI-Schalter Filterpumpe 25A/0,03A 230V max. 8A Netz 1/N/ 230V 50Hz Die werksseitig eingefügte Brücke zwischen den beiden Klemmen 15 und 16 muss bei Anschluss einer Pumpe mit Wicklungsschutzkontakt entfernt werden.

  • Seite 7: Netzanschluss Bei Verwendung Einer Speck Eco-Touch Pumpe

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 7 (24) Netzanschluss bei Verwendung einer Speck ECO-Touch Pumpe Eine Speck ECO-Touch Pumpe kann direkt an die PC- 40 angeschlossen werden. Die Drehzahlsteuerung wird an die Klemmen 31-35 angeschlossen. Zwischen beiden Klemmen (Wicklungsschutzkontakt) muss eine Brücke eingelegt sein.

  • Seite 8: Netzanschluss Bei Verwendung Einer Speck Badu-90-Eco-Motion Pumpe

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 8 (24) Netzanschluss bei Verwendung einer Speck Badu-90-ECO-Motion Pumpe Eine Speck Badu-90-ECO-Motion Pumpe kann direkt PC-40 angesteuert werden. Drehzahlsteuerung wird Klemmen 31-34 angeschlossen. Zwischen beiden Klemmen (Wicklungsschutzkontakt) muss eine Brücke eingelegt sein. Die Spannungsversorgung der Pumpe erfolgt direkt aus dem Netz.

  • Seite 9: Netzanschluss Bei Verwendung Einer Zodiac Flopro Vs Pumpe

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 9 (24) Netzanschluss bei Verwendung einer Zodiac FloPro VS Pumpe Eine FloPro VS Pumpe kann von der PC-40 direkt angesteuert werden. Die Spannungsversorgung für die Pumpe muss separat aus dem Stromnetz erfolgen und kann nicht von der PC- 40 bereitgestellt werden.

  • Seite 10: Anschluss Der Stangenventile Für Rückspülung

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 10 (24) Anschluss der Stangenventile für Rückspülung An die Klemmen U10 und N kann ein 230V Stangenventil für PC-40 Rückspülen angeschlossen werden. U11 N An die Klemmen U11 und N kann ein 230V Stangenventil für Klarspülen angeschlossen werden.

  • Seite 11: Anschluss Eines Abdeckungs-Endschalters

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 11 (24) Anschluss eines Abdeckungs-Endschalters An die Klemmen 37 und 38 kann ein Endschalter der Schwimmbadabdeckung PC-40 angeschlossen werden, der bei geschlossener Abdeckung automatisch den ECO- Betrieb startet. Die Klemmen führen 24V Sicherheitskleinspannung. 37 38 Endschalter Niveauregelung Die integrierte Niveauregelung ist sowohl für Schwimmbäder mit Überlaufrinne, als auch für Skimmerbecken geeignet.

  • Seite 12: Funktion Der Einzelnen Tauchelektroden

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 12 (24) Im Normalbetrieb pendelt Funktion der einzelnen Tauchelektroden der Wasserstand zwischen den Elektroden "Magnet- ventil ZU" u. "Magnetventil Zwangseinschaltung EIN AUF" Höhenunterschiede sind Zwangseinschaltung AUS individuellen Gege- Doppelfunktion: benheiten abhängig. Um Magnetventil ZU ausreichende Magnetventil AUF Schaltabstände Doppelfunktion: Trockenlaufschutz: Pumpe EIN...

  • Seite 13: Verwendung Ohne Niveauregelung

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 13 (24) Skimmerwand Der Mini-Schwimmerschalter wird auf dem Schieberwinkel Anschluß- montiert. Dann wird die Befestigungsschiene an der leitung Skimmerwand etwa in der Höhe des gewünschten Wasserstandes senkrecht befestigt. Durch Verschieben Schraube des Schieberwinkels in der Schiene kann der Wasserstand gewählt werden.

  • Seite 14: Bedienelemente Auf Der Frontplatte

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 14 (24) An die Klemmen 41 und 42 kann zusätzlich ein Solar-Temperaturfühler (Art. Nr. 3100000033) angeschlossen werden. Der Temperaturfühler wird serienmäßig mit einer Leitungslänge von 20m geliefert. Diese kann bei Bedarf mit zweiadriger Leitung (Querschnitt min. 0,5mm²) bis zu maximal 50m verlängert werden. Eine Verlegung der Fühlerleitung in der Nähe von Netzleitungen ist zu vermeiden, um mögliche Störeinflüsse auszuschließen.

  • Seite 15: Steuerung Ein/Aus

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 15 (24) nachdem der Fehler behoben wurde. Die Filterpumpe ist ausgeschaltet worden, weil nicht in allen 3 Phasen des Drehstromnetzes Strom fließt. Um die Pumpe wieder einzuschalten muss die Taste gedrückt werden, nachdem der Fehler behoben wurde. Die Temperaturregelung ist außer Betrieb, weil der Temperaturfühler nicht angeschlossen oder defekt ist.

  • Seite 16: Schaltuhr Programmieren

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 16 (24) wird die Programmierung ohne zu speichern abgebrochen. Es erscheint wieder die normale Betriebsanzeige. Mit dieser Taste wird die eingebaute Schaltuhr programmiert, wobei die Schaltuhr Einschaltzeit und die dazu gehörende Ausschaltzeit immer paarweise programmieren eingegeben werden müssen: 1.

  • Seite 17: Konfigurationsmenü

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 17 (24) 3. Taste betätigen. Der Wochentag blinkt. 4. Mit den Tasten kann jetzt der blinkende Schriftzug geändert werden. Zum Löschen ist die Einstellung „unprogr“ zu wählen („unprogr“ bedeutet unprogrammiert). 5. Taste betätigen und damit die Schaltzeit löschen. Konfigurationsmenü...

  • Seite 18: Vorrang

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 18 (24) In den Heizungseinstellungen mit den Tasten Vorrang weiterblättern bis nebenstehende Anzeige erscheint. Taste betätigen um den Vorrang mit den Tasten ein- oder auszuschalten. Taste betätigen um die Einstellung zu speichern. Bei ausgeschaltem Vorrang wird die Heizung nur während der Filterlaufzeiten aktiviert.

  • Seite 19: Ausschaltdifferenz

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 19 (24) In den Solarheizungseinstellungen mit den Tasten Ausschaltdifferenz weiterblättern bis nebenstehende Anzeige erscheint. Taste betätigen um die Ausschaltdifferenz (Differenz zwischen Schwimmbadtemperatur und Solartemperatur) mit den Tasten einzustellen. Taste betätigen um die Einstellung zu speichern. Einstellbereich 0 bis 15°C, Werkseinstellung 0°C In den Solarheizungseinstellungen mit den Tasten Temperaturerhöhung weiterblättern bis nebenstehende Anzeige erscheint.

  • Seite 20: Betriebsart

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 20 (24) Mit den Tasten weiterblättern, bis „Rückspülung“ in der Anzeige erscheint. Taste betätigen um die Einstellungen für die Rückspülung mit Stangenventilen zu wählen. Taste betätigen um mit den Tasten zu wählen, wie die Betriebsart Rückspülung gestartet werden soll. Folgende Einstellungen sind möglich: Taste betätigen um die Rückspülung sofort zu starten.

  • Seite 21: Zeitbegrenzung

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 21 (24) Werkseinstellung: Sammelbehälter In den Einstellungen für die Niveauregelung mit den Tasten Zeitbegrenzung weiterblättern bis nebenstehende Anzeige erscheint. Taste betätigen um die Zeitbegrenzung mit den Tasten einzustellen. Taste betätigen um die Einstellung zu speichern. Nach Ablauf der eingestellten Zeit wird das Magnetventil, unabhängig vom Wasserstand, ausgeschaltet.

  • Seite 22: Abgleich Der Temperatur-Regelung

    Bedienungsanleitung Filtersteuerung PC-40 Seite: 22 (24) Werkseinstellung: keine Verriegelung Abgleich der Temperatur-Regelung Der elektronische Temperaturregler und die Temperaturfühler sind Fühlerabgleich werksseitig aufeinander abgeglichen. Falls einer Fühler ausgewechselt oder eine Fühlerleitung verlängert wird, gegebenenfalls mit den Potentiometern im Steuergerät ein neuer Abgleich durchzuführen.
  • Seite 23 Bedienungsanleitung Filtersteuerung PC-40 Seite: 23 (24) Codierschalter PC-40 universell für verschiedensten Filteranlagen einsetzen zu können, ist auf der Leiterplatte ein Codierschalter vorhanden, unterschiedliche Betriebsarten eingestellt werden können. Das Umschalten darf nur an einer ausgeschalteten Steuerung erfolgen! Folgende Funktionen sind einstellbar: Filterpumpe Drehstrom Bei Verwendung einer Drehstrom-Filterpumpe müssen die DIP-Schalter 1 und 2 auf OFF (untere Schaltstellung) stehen (Werkseinstellung).

  • Seite 24: Wir Wünschen Ihnen Viel Freude Und Entspannung In Ihrem Schwimmbad

    Der Kurzschluss-Schutz für die Filterpumpe ist durch bauseitige Vorsicherungen von max. 16A sicherzustellen. Wir wünschen Ihnen viel Freude und Entspannung in Ihrem Schwimmbad Hansjürgen Meier Elektrotechnik und Elektronik GmbH & Co KG Eichendorffstraße 6 D-32339 Espelkamp E-Mail: info@osf.de Internet: www.osf.de Änderungen vorbehalten März 2015...
