Anschluss der EUROTRONIK-10 für das Rückspülen mit 6-Wege Ventil
PC-40.net
2 3 4 5
2 3 4 5
Rückspülsteuerung
EUROTRONIK-10
An die Klemmen U10 und N kann ein 230V Stangenventil für Rückspülen angeschlossen
werden.
An die Klemmen U11 und N kann ein 230V Stangenventil für Klarspülen angeschlossen
werden.
Beide Ventile werden durch die interne Rückspülsteuerung gesteuert.
Heizung und Dosiertechnik sind während des Rück- und Klarspülvorgangs gesperrt.
An die Klemmen 25 und 26 kann ein Endschalter der Schwimmbadabdeckung angeschlos-
sen werden, der bei geschlossener Abdeckung automatisch den ECO-Betrieb startet.
Die Klemmen führen Sicherheitskleinspannung.
Bedienungsanleitung Filtersteuerung POOL-Control-40 Seite 10 (26)

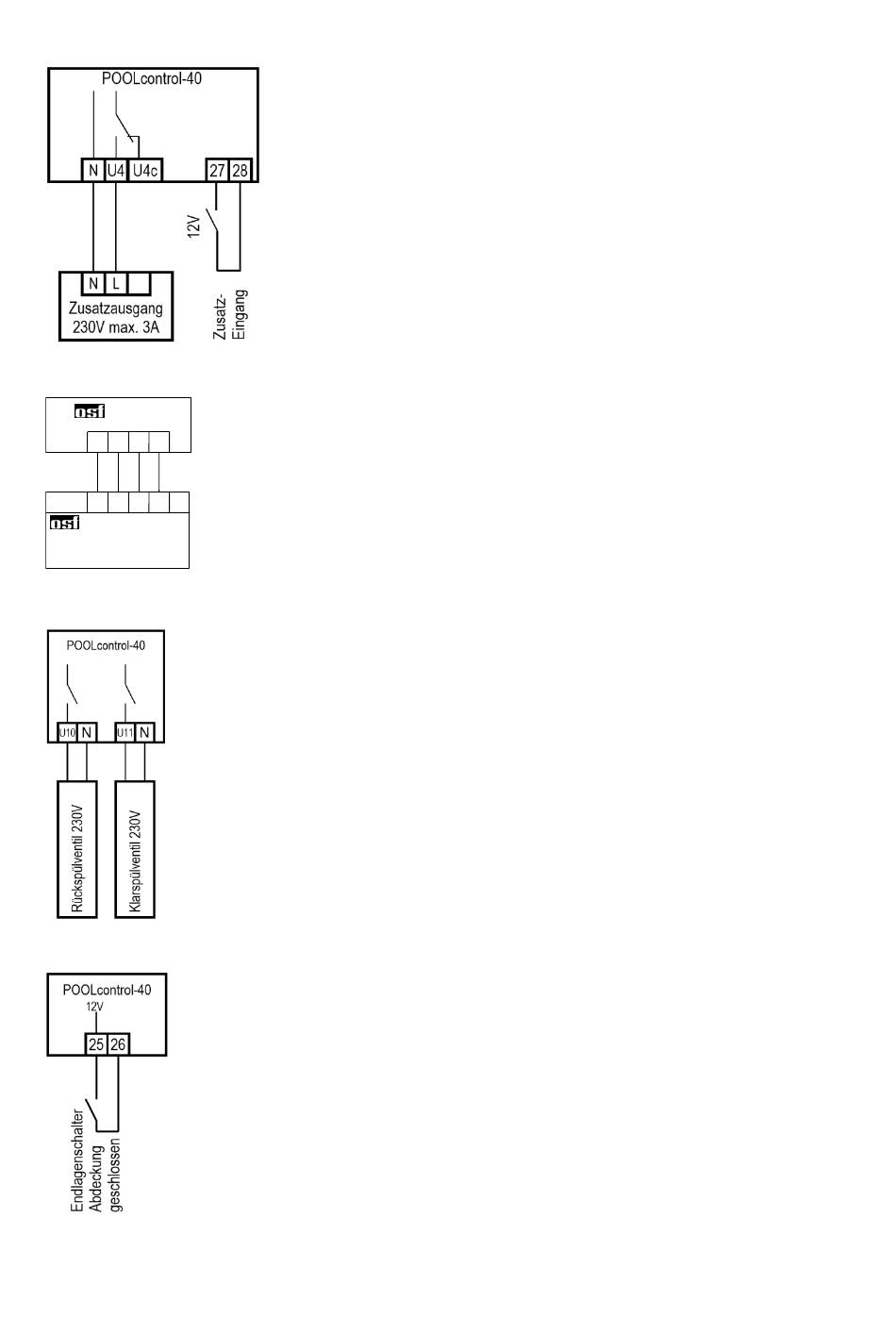

Zusatzausgang/Zusatzeingang

Ein zusätzlicher Verbraucher, beispielsweise Beleuchtung, kann an die Klemmen
U4 und N angeschlossen werden. Dieser Ausgang liefert 230V und kann bis
max. 3A belastet werden.
An den Zusatzeingang, Klemmen 27 und 28, kann ein Taster zum Schalten des
Zusatzausgangs angeschlossen werden.
Die Klemmen führen 12V Sicherheitskleinspannung.
Der Zusatzausgang kann mit dem bauseitigen Taster am Zusatzeingang, dem
„Aux" Taster im Frontdeckel, der Schaltuhr, sowie im Menü geschaltet werden.
Eine Laufzeitbegrenzung ist im Menü einstellbar.
Für den Anschluss der EUROTRONIK-10 ist eine 4-adrige Verbindung erforderlich. Bei
dem Anschluss dürfen die Adern nicht vertauscht werden. Die EUROTRONIK-10 benö-
tigt zusätzlich eine separate Spannungsversorgung.

Betrieb der PC-40 ohne EUROTRONIK-10

Falls die PC-40 ohne EUROTRONIK-10 betrieben werden soll, sind die Anschluss-
klemmen 3 und 5 miteinander zu verbinden (brücken). Die Verbindungsleitung wird
vorher abgeklemmt.
Anschluss der Stangenventile für Rückspülung

Anschluss eines Abdeckungs-Endschalters
