Bedienungsanleitung Filtersteuerung POOL-Control-40 Seite 8 (26)

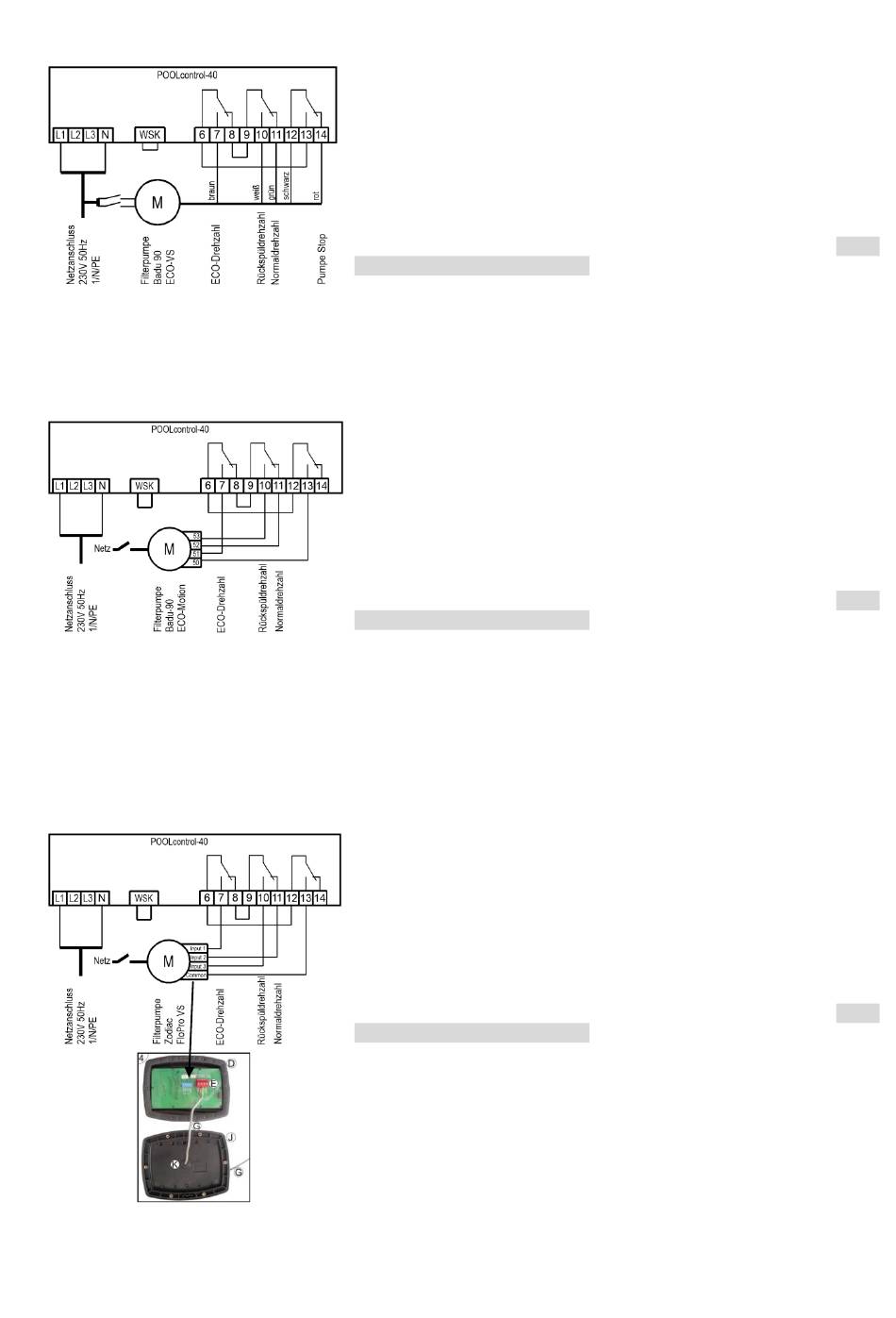

Netzanschluss bei Verwendung einer Speck ECO-VS Pumpe

Eine Speck ECO-VS Pumpe kann direkt an die PC-40 angeschlos-
sen werden. Die Drehzahlsteuerung wird an die Klemmen 6-14 ange-
schlossen.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-40 bereitgestellt wer-
den.
Zwischen den beiden Klemmen WSK (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option Filter-
pumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
Im Setup-Menü an der Pumpe müssen die Digitaleingänge auf „dI"
eingestellt werden.

Netzanschluss bei Verwendung einer Speck Badu-90-ECO-Motion Pumpe

Eine Speck Badu-90-ECO-Motion Pumpe kann direkt an die PC-40
angeschlossen werden. Die Drehzahlsteuerung wird an die Klemmen
6-13 angeschlossen.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-40 bereitgestellt wer-
den.
Zwischen den beiden Klemmen WSK (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option Filter-
pumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
Im Setup-Menü an der Pumpe muss die externe Ansteuerung für
„Festdrehzahlen digital" mit der Signalart „Dauersignal" aktiviert wer-
den. Für die Drehzahlen N1, N2 und N3 müssen die gewünschten
Drehzahlen für ECO-Betrieb, Normalbetrieb und Rückspülung einge-
stellt werden.

Netzanschluss bei Verwendung einer Zodiac FloPro VS Pumpe

Eine Zodiac FloPro VS Pumpe kann direkt an die PC-40 angeschlos-
sen werden. Die Drehzahlsteuerung wird an die Klemmen 6-12 ange-
schlossen.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-40 bereitgestellt wer-
den.
Zwischen den beiden Klemmen WSK (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option Filter-
pumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
In der Pumpe wird die Drehzahlregelung an den dafür vorgesehenen
Klemmen auf der Rückseite der Benutzerschnittstelle angeschlossen.
Den Drehzahlstufen 1 bis 3 müssen die gewünschten Drehzahlen für
ECO-Betrieb (Stufe 1), Normalbetrieb (Stufe 2) und Rückspülbetrieb
(Stufe 3) zugewiesen werden.
