Elektrischer Anschluss
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt
anzubringen. Die Umgebungstemperatur darf zwischen 0°C und + 40°C liegen und
sollte möglichst konstant sein. Die rel. Feuchte am Einbauort darf 95% nicht
überschreiten, es darf keine Kondensation auftreten. Direkte Wärme- oder
Sonneneinstrahlung auf das Gerät sind zu vermeiden.
Die Stromversorgung des Gerätes muss über einen allpoligen Hauptschalter mit einer
Kontaktöffnungsweite von mindestens 3mm und einen Fehlerstrom-Schutzschalter mit
≤ 30mA erfolgen.
I
FN
Vor Öffnen des Gehäuses ist das Gerät unbedingt spannungsfrei zu schalten.
Der elektrische Anschluss sowie Abgleich- und Servicearbeiten dürfen nur von
einem zugelassenen Elektrofachmann durchgeführt werden! Der beiliegende
Anschlussplan und die jeweils gültigen Sicherheitsbestimmungen sind zu
beachten.
Kleinspannungsleitungen
Kleinspannungsleitungen dürfen nicht gemeinsam mit Drehstrom- oder Wechselstrom-
leitungen
in
einem
Kabelkanal
verlegt
werden.
Die
Verlegung
von
Kleinspannungsleitungen in der Nähe von Drehstrom- oder Wechselstromleitungen ist
generell zu vermeiden.

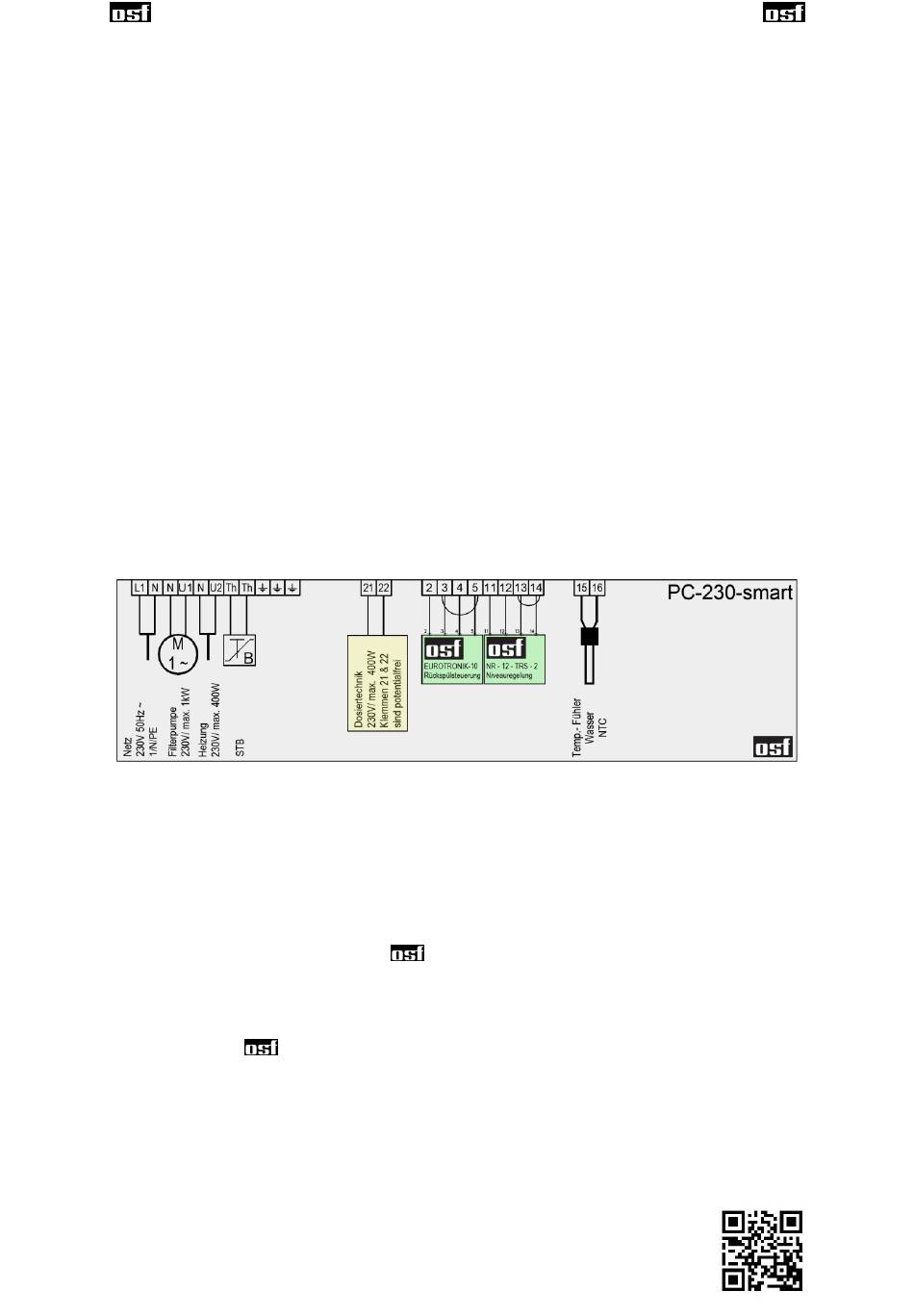

Anschlussplan
Diese Steuerung ist für den Anschluss einer Filterpumpe mit Drehzahlregelung nicht
geeignet. Für diesen Pumpentyp führen wir andere Steuerungen in unserem
Sortiment.
Die werksseitig eingefügte Brücke zwischen den beiden mit Th bezeichneten Klemmen
muss bei Anschluss eines Sicherheits-Temperaturbegrenzers (STB) entfernt werden.
Erfolgt kein Anschluss, dann muss sie eingeschraubt bleiben.
Die werksseitig eingefügte Brücke zwischen den Klemmen 13 und 14 muss bei
Anschluss einer Niveauregelung
NR-12-TRS-2 entfernt werden. Wenn keine
Niveauregelung angeschlossen ist, muss die Brücke zwischen diesen Klemmen
eingeschraubt bleiben. Die Klemmen 11 und 12 bleiben in diesem Fall unbenutzt.
Die werksseitig eingefügte Brücke zwischen den Klemmen 3 und 5 muss bei
Anschluss einer
EUROTRONIK-10 entfernt werden. Wenn keine EUROTRONIK-
10 angeschlossen ist, muss die Brücke zwischen diesen Klemmen eingeschraubt
bleiben. Die Klemmen 2 und 4 bleiben in diesem Fall unbenutzt.
An den Anschlussklemmen 21 und 22 steht ein potentialfreier Kontakt für die
Verbindung mit der Dosiertechnik zur Verfügung. Dieser Kontakt ist bei Filterbetrieb
geschlossen.
Anschluss an das Internet
Die Anleitung für den Internetanschluss steht im Internet unter
folgender Adresse zum Download bereit:
osf.de/lan.pdf
