Beschreibung; Zusammenbau - ATIKA ALA 2500 Originalbetriebsanleitung

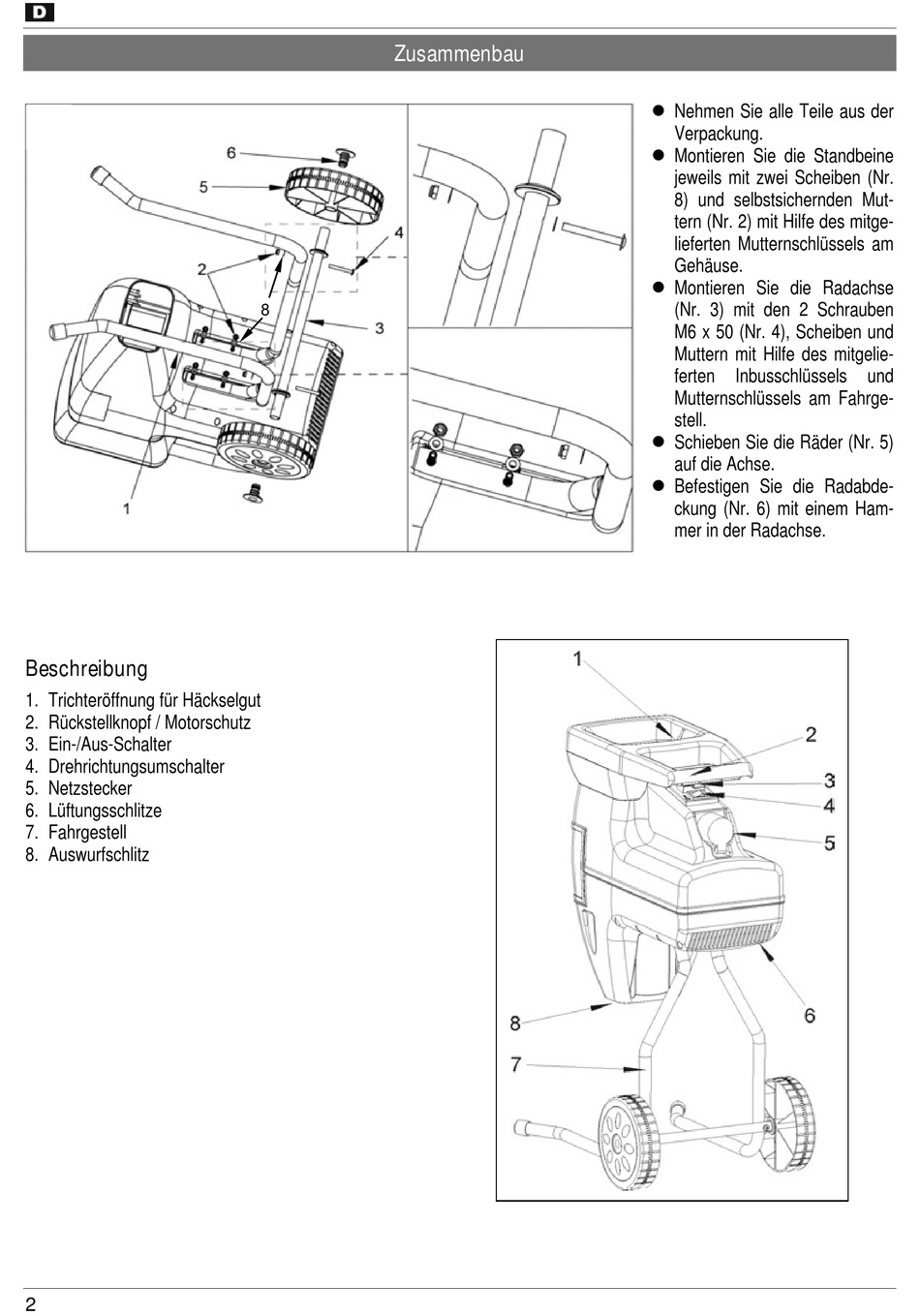

Beschreibung

1. Trichteröffnung für Häckselgut
2. Rückstellknopf / Motorschutz
3. Ein-/Aus-Schalter
4. Drehrichtungsumschalter
5. Netzstecker
6. Lüftungsschlitze
7. Fahrgestell
8. Auswurfschlitz
2

Zusammenbau

8
 Nehmen Sie alle Teile aus der
Verpackung.
 Montieren Sie die Standbeine
jeweils mit zwei Scheiben (Nr.
8) und selbstsichernden Mut-
tern (Nr. 2) mit Hilfe des mitge-
lieferten Mutternschlüssels am
Gehäuse.
 Montieren Sie die Radachse
(Nr. 3) mit den 2 Schrauben
M6 x 50 (Nr. 4), Scheiben und
Muttern mit Hilfe des mitgelie-
ferten Inbusschlüssels und
Mutternschlüssels am Fahrge-
stell.
 Schieben Sie die Räder (Nr. 5)
auf die Achse.
 Befestigen Sie die Radabde-
ckung (Nr. 6) mit einem Ham-
mer in der Radachse.
