ATIKA AH 600 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. ATIKA Anleitungen
  4. Holzhäcksler
  5. AH 600
  6. Originalbetriebsanleitung

ATIKA AH 600 Originalbetriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile
Original instructions – Safety instructions – Spare parts
Notice originale – Consignes de sécurité – Pièces de rechange
Originální návod k použití – Bezpečnostní pokyny – Náhradní díly
Original brugsanvisning – Sikkerhedshenvisninger – Reservdeler
Alkuperäiset ohjeet – Turvaohjeet – Varaosat
Erediti használati utalítás – Biztonsági tudnivalók – Pótalkatrészek
Originalne upute za rad – Sigurnosne upute – Rezervni dijelovi
Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio
Original brugsanvisning – Sikkerhetsinformasjoner – Reservedeler
Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies
Instrukcja oryginalna – Wskazówki bezpieczeństwa
Оригинальное руководство по эксплуатации
Указания по технике безопасности – Запасные части
Bruksanvisning i original – Säkerhetsanvisningar
Originálný návod na použitie – Bezpečnostné pokyny
Navodilo za uporabo – Varnostni napotki
Gartenhäcksler
Garden Shredder
Broyeur de végétaux
Zahradní drtič
Kompostkværn
Puutarhasilppurin
Kerti szecskavágó
Vrtna sječkalica
Trituratore da giardino
Kompostkvern
Tuinhakselaar
Reserveonderdelen
Rozdrabniacz ogorodowy
Części zamienne
Садовый измельчитель
Kompostkvarn
Reservdelar
Záhradný drtič
Náhradné dielce
Vrtni rezalnik
Nadomestni deli
Seite 1
Page 8
Page 15
Str 23
Side 30
Side 37
44. oldal
Strana 51
Pagina 58
Side 65
Blz. 72
Stronie 79
стр. 87
Sidan 95
Strana
102
Stran 109

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ATIKA AH 600

Inhaltszusammenfassung für ATIKA AH 600

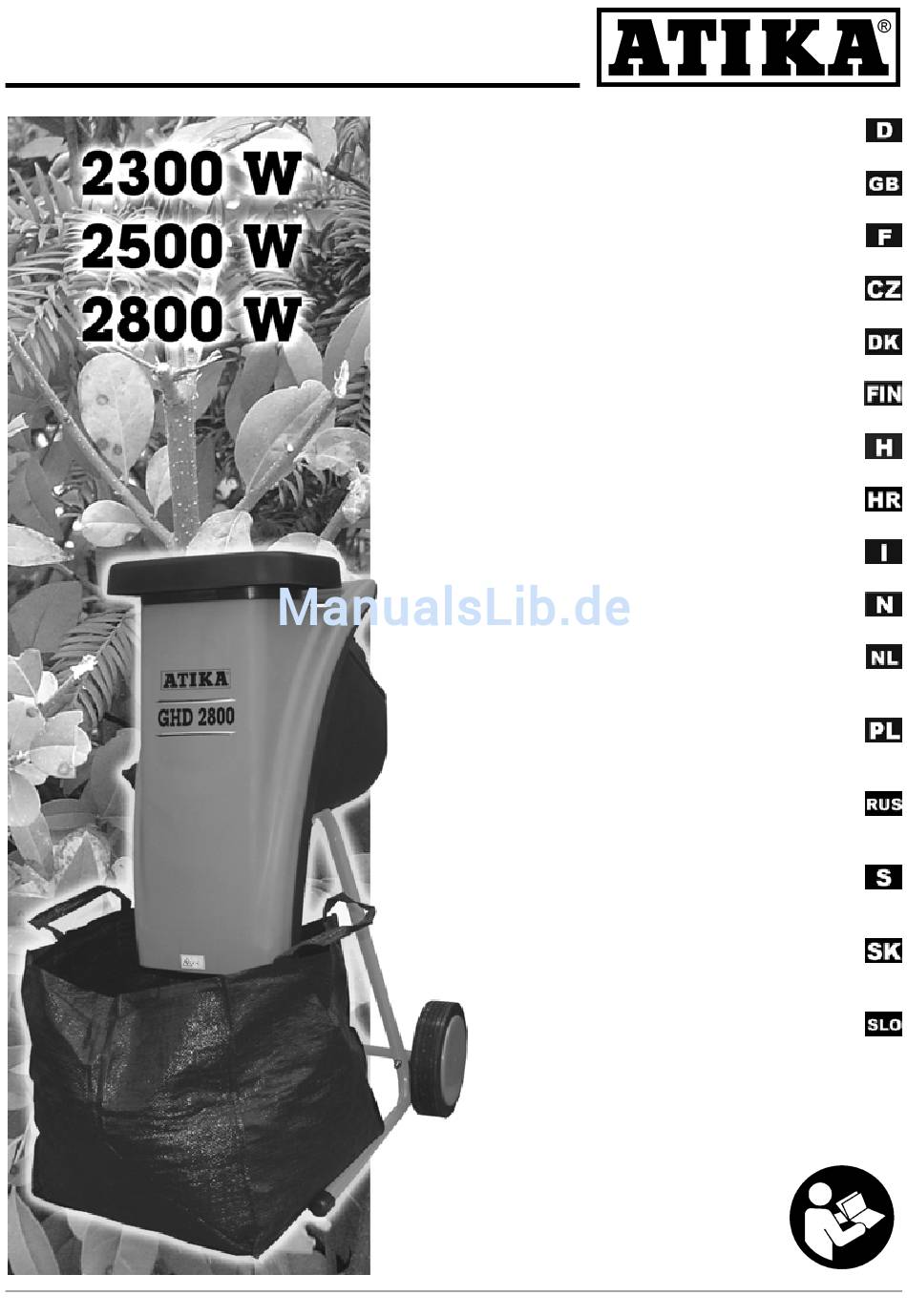

  • Seite 1 Gartenhäcksler Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile Seite 1 Garden Shredder Original instructions – Safety instructions – Spare parts Page 8 Broyeur de végétaux Notice originale – Consignes de sécurité – Pièces de rechange Page 15 Zahradní drtič Originální návod k použití – Bezpečnostní pokyny – Náhradní díly Str 23 Kompostkværn Original brugsanvisning –...
