La centrale di comando LOG-BT è stata sviluppata per gestire la nuova barriera automatica a 24Vdc dotata di encoder per
l'apprendimento della corsa e riconoscimento dell'ostacolo.
La notevole disponibilità di logiche selezionabili, consente di soddisfare anche particolari condizioni operative sugli impianti.
La rispondenza ai requisiti richiesti dalle Direttive Europee (89/336CEE,73/23CEE e alle loro modifiche successive) esprime l'eleva-
to standard qualitativo e di sicurezza raggiunto.
- Logica a microprocessore
- Led verdi che visualizzano lo stato degli ingressi di comando n.a e rossi per lo stato delle sicurezze n.c.
- Morsettiere estraibili
- Regolazione della velocità da 3,5 a 8 Sec.
- Accostamento a velocità rallentata regolabile sia in apertura che in chiusura
- Uscita per lampeggiante e spia carraio aperto oppure per semaforo rosso e verde
- Predisposta per l'innesto delle riceventi radio a scheda O&O
- Autotest del circuito di regolazione di coppia a mos-fet
F1
F2

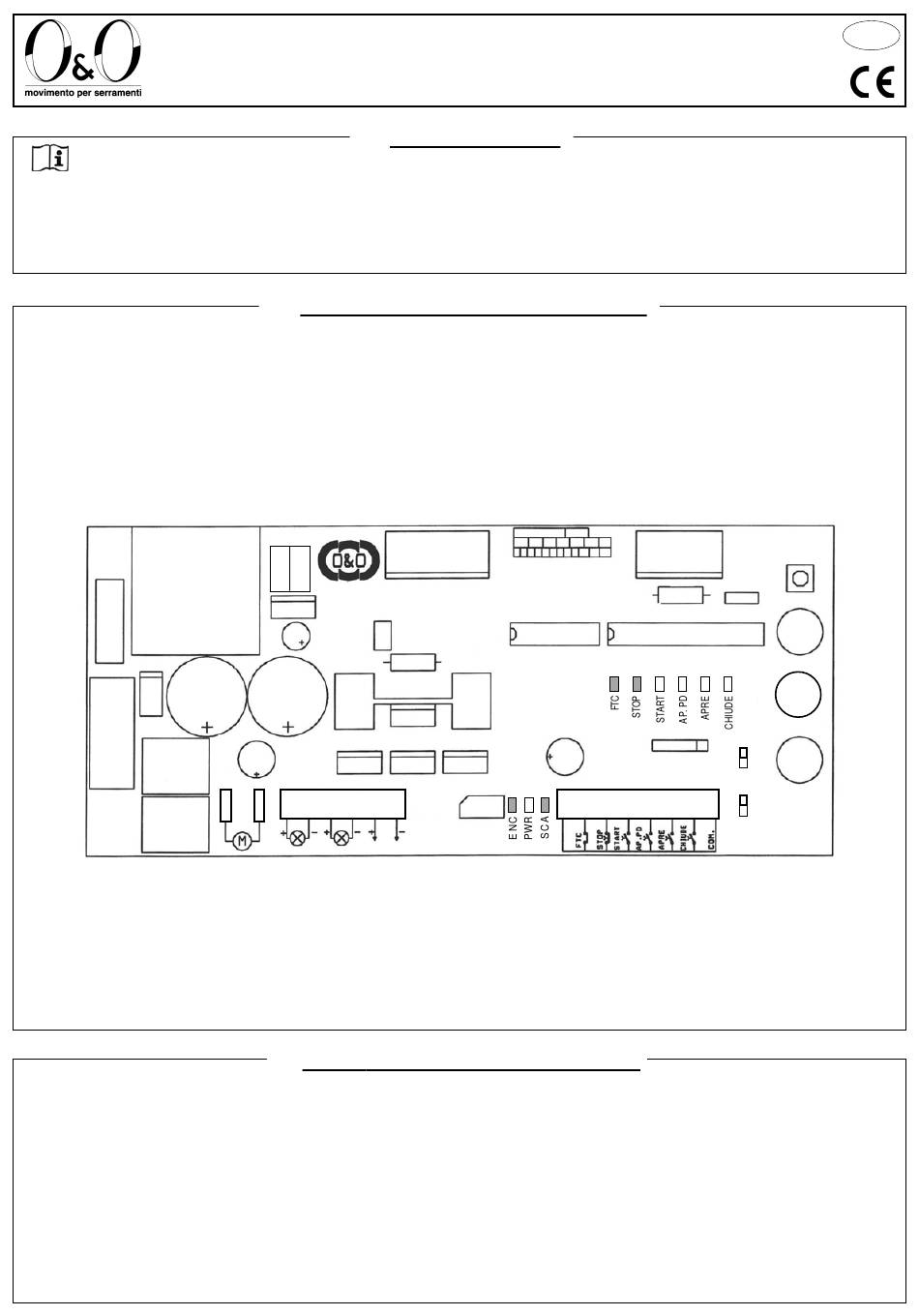

M1: Morsettiera di potenza
M2: Morsettiera comandi e sicurezze
M3: Connettore encoder
M4: Morsetto trasformatore
J4: Connettore per ricevente radio
J5: Connettore per caricabatterie
JRX1: Jumper selezione 1°canale radio
JRX2: Jumper selezione 2°canale radio
CENTRALINA

1. INTRODUZIONE

2. CARATTERISTICHE PRINCIPALI

TRASF.
CHARGE BAT.
M 4
M1
OUT 24V
SCA
LAMP

3. CARATTERISTICHE TECNICHE

- Alimentazione:
- Uscita motore:
- Uscita lampeggiante
- Uscita SCA:
- Uscita semaforo:
- Uscita 24V:
- Temperatura di funzionamento: -15 ÷ +60°C
- Ingombro contenitore (LxHxP):
- Grado di protezione:
LOG-BT
J5
S1
M3
S1: Dip Switch a 8 vie
F1: Fusibile potenza 10A a lama AL
F2: Fusibile logica 2A 5x20
ST: Tasto di start e programmazione
P1: Trimmer coppia
P2: Trimmer velocità
P3: Trimmer rallentamento
μP:
Microprocessore con memoria flash
230Vac ±10% 50/60 Hz 100W
24Vdc PWM
24Vdc 15W
24Vdc 3 W
24Vdc 15+15W
24Vdc 6W
200x275x130mm
IP54
