Montage
5

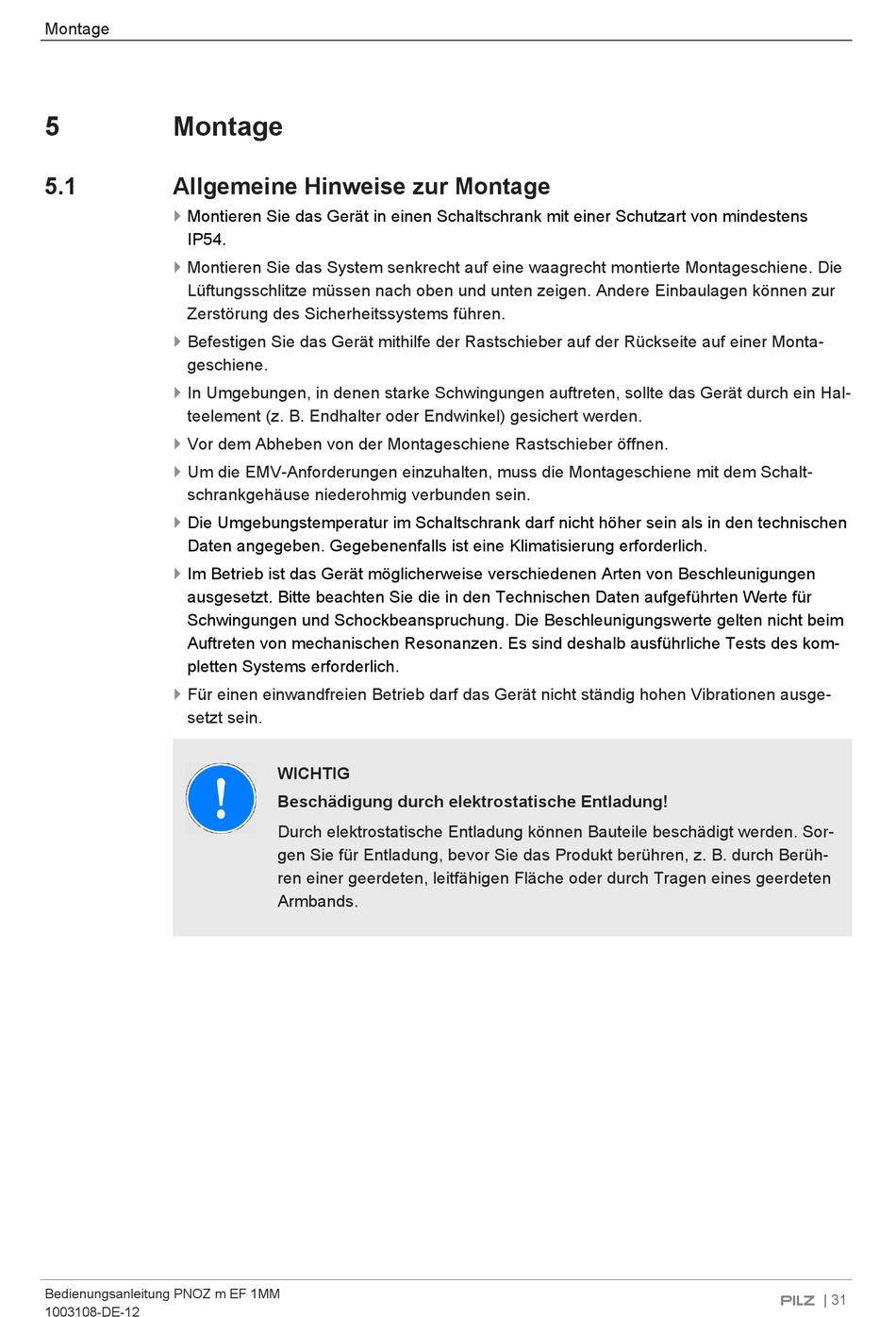

Montage
5.1
Allgemeine Hinweise zur Montage
}
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
IP54.
}
Montieren Sie das System senkrecht auf eine waagrecht montierte Montageschiene. Die
Lüftungsschlitze müssen nach oben und unten zeigen. Andere Einbaulagen können zur
Zerstörung des Sicherheitssystems führen.
}
Befestigen Sie das Gerät mithilfe der Rastschieber auf der Rückseite auf einer Monta-
geschiene.
}
In Umgebungen, in denen starke Schwingungen auftreten, sollte das Gerät durch ein Hal-
teelement (z. B. Endhalter oder Endwinkel) gesichert werden.
}
Vor dem Abheben von der Montageschiene Rastschieber öffnen.
}
Um die EMV-Anforderungen einzuhalten, muss die Montageschiene mit dem Schalt-
schrankgehäuse niederohmig verbunden sein.
}
Die Umgebungstemperatur im Schaltschrank darf nicht höher sein als in den technischen
Daten angegeben. Gegebenenfalls ist eine Klimatisierung erforderlich.
}
Im Betrieb ist das Gerät möglicherweise verschiedenen Arten von Beschleunigungen
ausgesetzt. Bitte beachten Sie die in den Technischen Daten aufgeführten Werte für
Schwingungen und Schockbeanspruchung. Die Beschleunigungswerte gelten nicht beim
Auftreten von mechanischen Resonanzen. Es sind deshalb ausführliche Tests des kom-
pletten Systems erforderlich.
}
Für einen einwandfreien Betrieb darf das Gerät nicht ständig hohen Vibrationen ausge-
setzt sein.
Bedienungsanleitung PNOZ m EF 1MM
1003108-DE-12
WICHTIG
Beschädigung durch elektrostatische Entladung!
Durch elektrostatische Entladung können Bauteile beschädigt werden. Sor-
gen Sie für Entladung, bevor Sie das Produkt berühren, z. B. durch Berüh-
ren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten
Armbands.
| 31
