Inbetriebnahme

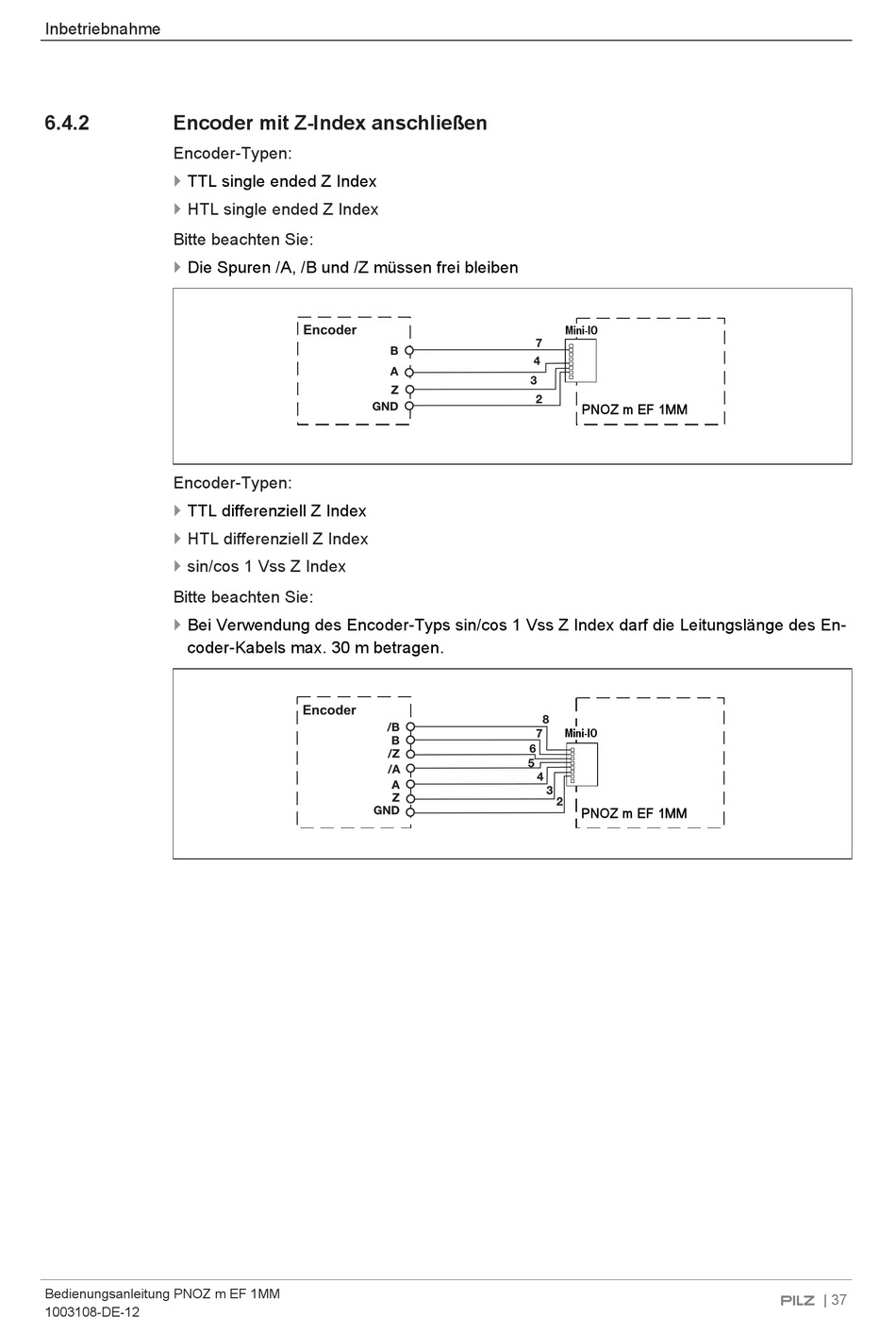

6.4.2 Encoder mit Z-Index anschließen
Encoder-Typen:
} TTL single ended Z Index
}
HTL single ended Z Index
Bitte beachten Sie:
}
Die Spuren /A, /B und /Z müssen frei bleiben
Encoder-Typen:
}
TTL differenziell Z Index
}
HTL differenziell Z Index
} sin/cos 1 Vss Z Index
Bitte beachten Sie:
}
Bei Verwendung des Encoder-Typs sin/cos 1 Vss Z Index darf die Leitungslänge des En-
coder-Kabels max. 30 m betragen.
Bedienungsanleitung PNOZ m EF 1MM
1003108-DE-12
Encoder
Encoder
Mini-IO
PNOZ m EF 1MM
Mini-IO
PNOZ m EF 1MM
| 37
