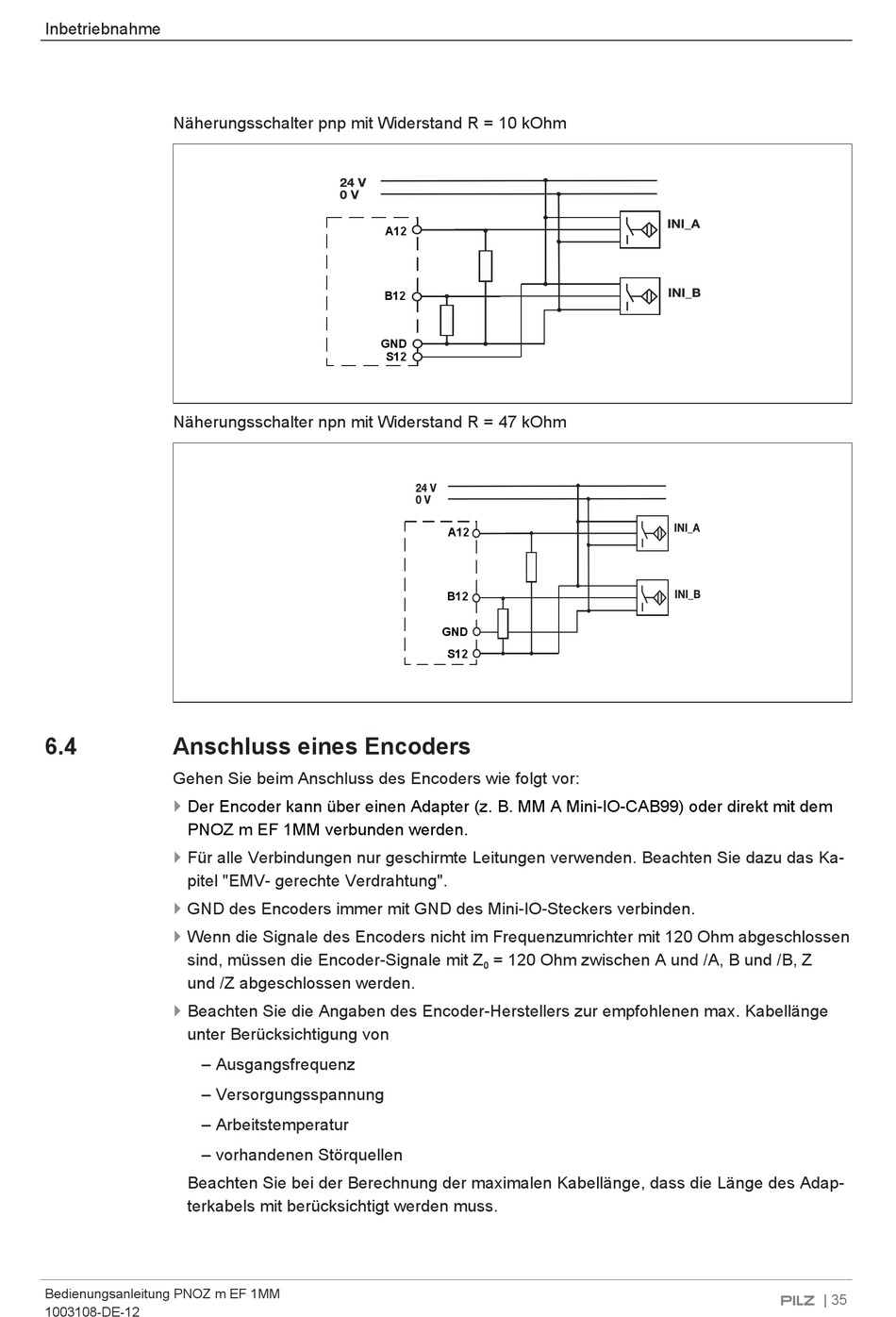

Inbetriebnahme
Näherungsschalter pnp mit Widerstand R = 10 kOhm
Näherungsschalter npn mit Widerstand R = 47 kOhm
6.4

Anschluss eines Encoders

Gehen Sie beim Anschluss des Encoders wie folgt vor:
}
Der Encoder kann über einen Adapter (z. B. MM A Mini-IO-CAB99) oder direkt mit dem
PNOZ m EF 1MM verbunden werden.
}
Für alle Verbindungen nur geschirmte Leitungen verwenden. Beachten Sie dazu das Ka-
pitel "EMV- gerechte Verdrahtung".
}
GND des Encoders immer mit GND des Mini-IO-Steckers verbinden.
}
Wenn die Signale des Encoders nicht im Frequenzumrichter mit 120 Ohm abgeschlossen
sind, müssen die Encoder-Signale mit Z
und /Z abgeschlossen werden.
}
Beachten Sie die Angaben des Encoder-Herstellers zur empfohlenen max. Kabellänge
unter Berücksichtigung von
– Ausgangsfrequenz
– Versorgungsspannung
– Arbeitstemperatur
– vorhandenen Störquellen
Beachten Sie bei der Berechnung der maximalen Kabellänge, dass die Länge des Adap-
terkabels mit berücksichtigt werden muss.
Bedienungsanleitung PNOZ m EF 1MM
1003108-DE-12
A12
B12
GND
S12
A12
B12
GND
S12
= 120 Ohm zwischen A und /A, B und /B, Z
0
| 35
