Funktionsbeschreibung
4.3.4

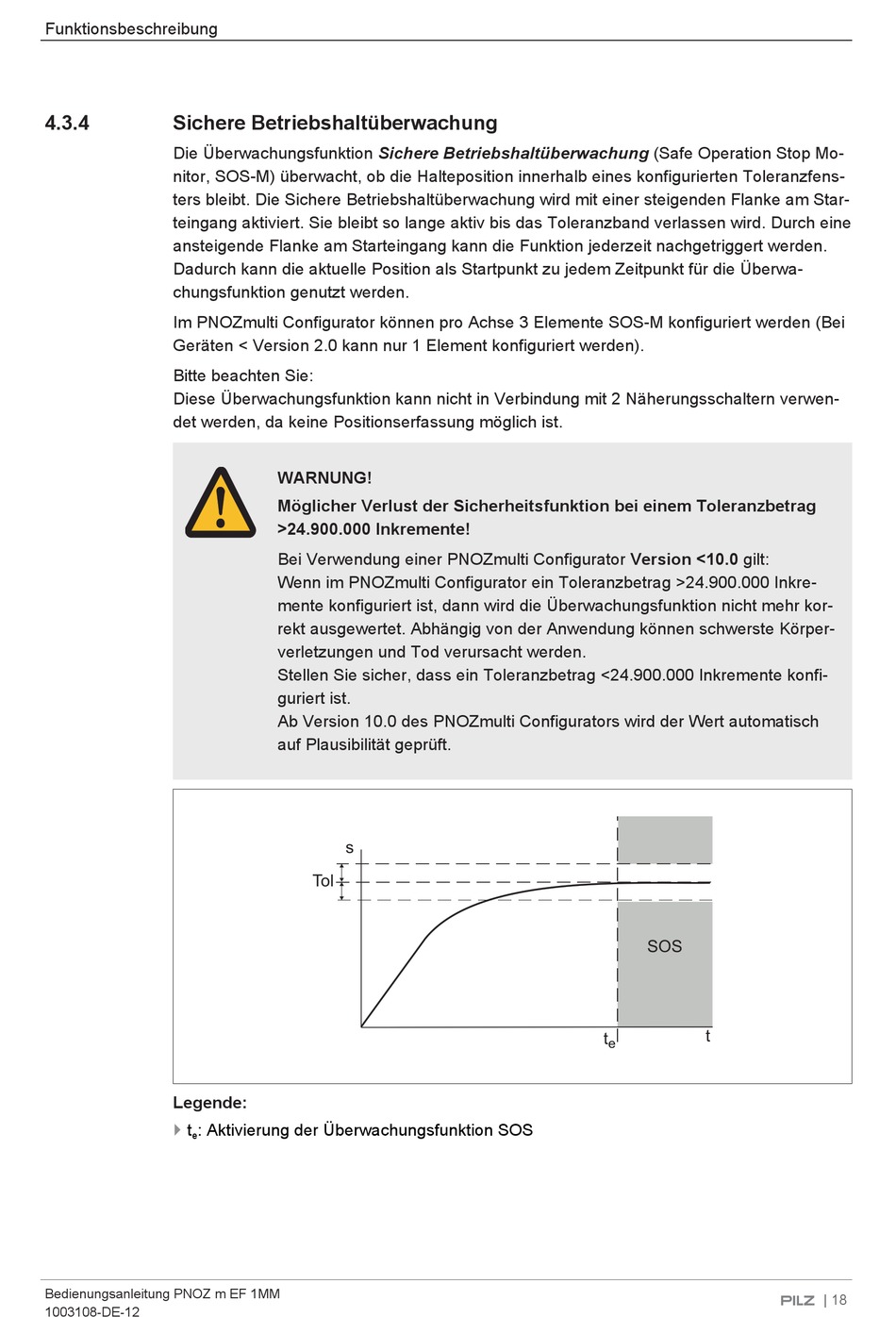

Sichere Betriebshaltüberwachung
Die Überwachungsfunktion Sichere Betriebshaltüberwachung (Safe Operation Stop Mo-
nitor, SOS-M) überwacht, ob die Halteposition innerhalb eines konfigurierten Toleranzfens-
ters bleibt. Die Sichere Betriebshaltüberwachung wird mit einer steigenden Flanke am Star-
teingang aktiviert. Sie bleibt so lange aktiv bis das Toleranzband verlassen wird. Durch eine
ansteigende Flanke am Starteingang kann die Funktion jederzeit nachgetriggert werden.
Dadurch kann die aktuelle Position als Startpunkt zu jedem Zeitpunkt für die Überwa-
chungsfunktion genutzt werden.
Im PNOZmulti Configurator können pro Achse 3 Elemente SOS-M konfiguriert werden (Bei
Geräten < Version 2.0 kann nur 1 Element konfiguriert werden).
Bitte beachten Sie:
Diese Überwachungsfunktion kann nicht in Verbindung mit 2 Näherungsschaltern verwen-
det werden, da keine Positionserfassung möglich ist.
Legende:
}
t
: Aktivierung der Überwachungsfunktion SOS
e
Bedienungsanleitung PNOZ m EF 1MM
1003108-DE-12
WARNUNG!
Möglicher Verlust der Sicherheitsfunktion bei einem Toleranzbetrag
>24.900.000 Inkremente!
Bei Verwendung einer PNOZmulti Configurator Version <10.0 gilt:
Wenn im PNOZmulti Configurator ein Toleranzbetrag >24.900.000 Inkre-
mente konfiguriert ist, dann wird die Überwachungsfunktion nicht mehr kor-
rekt ausgewertet. Abhängig von der Anwendung können schwerste Körper-
verletzungen und Tod verursacht werden.
Stellen Sie sicher, dass ein Toleranzbetrag <24.900.000 Inkremente konfi-
guriert ist.
Ab Version 10.0 des PNOZmulti Configurators wird der Wert automatisch
auf Plausibilität geprüft.
s
Tol
SOS
t
t
e
| 18
