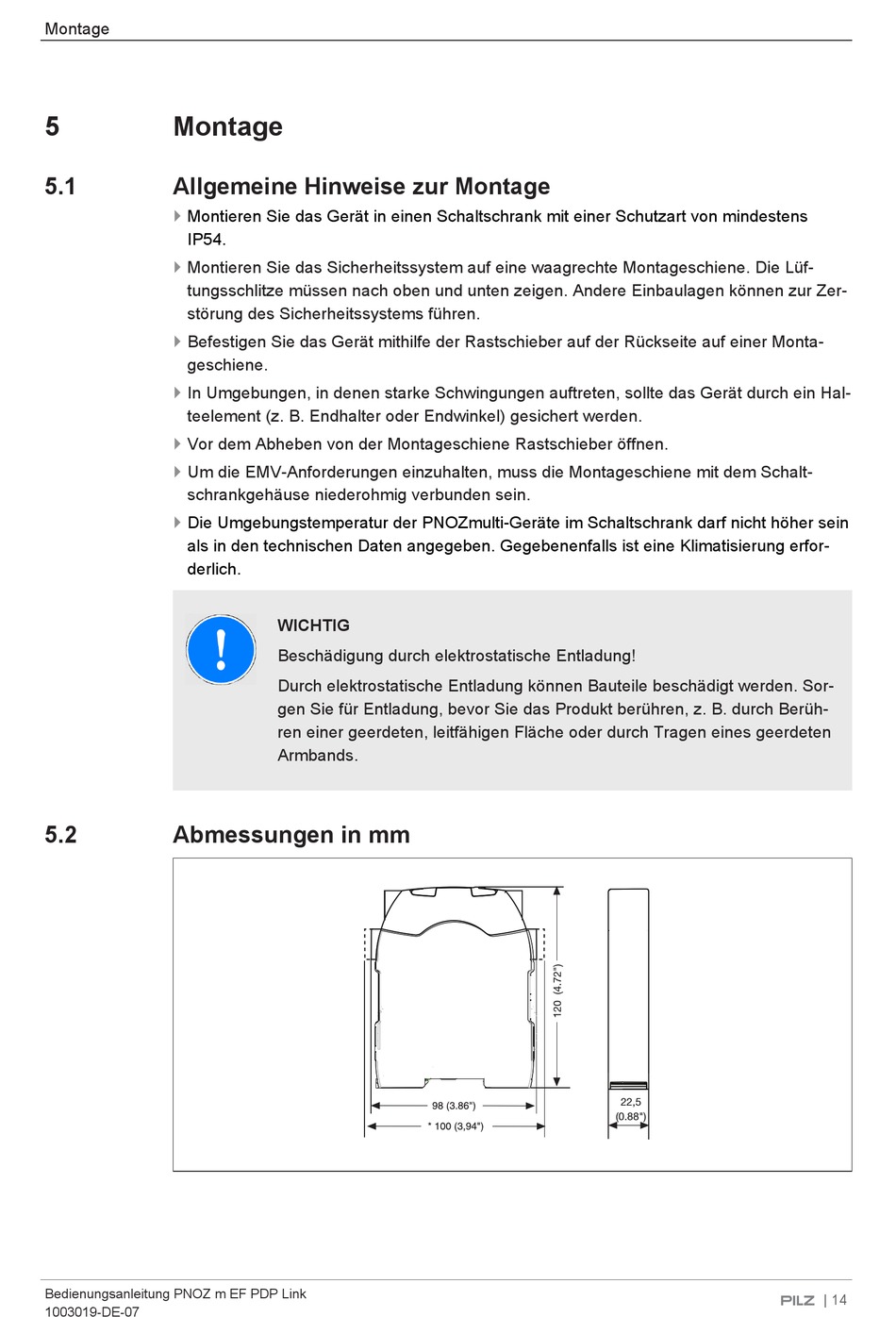

Montage

5
Montage
5.1

Allgemeine Hinweise zur Montage

}
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
IP54.
}
Montieren Sie das Sicherheitssystem auf eine waagrechte Montageschiene. Die Lüf-
tungsschlitze müssen nach oben und unten zeigen. Andere Einbaulagen können zur Zer-
störung des Sicherheitssystems führen.
}
Befestigen Sie das Gerät mithilfe der Rastschieber auf der Rückseite auf einer Monta-
geschiene.
}
In Umgebungen, in denen starke Schwingungen auftreten, sollte das Gerät durch ein Hal-
teelement (z. B. Endhalter oder Endwinkel) gesichert werden.
}
Vor dem Abheben von der Montageschiene Rastschieber öffnen.
}
Um die EMV-Anforderungen einzuhalten, muss die Montageschiene mit dem Schalt-
schrankgehäuse niederohmig verbunden sein.
}
Die Umgebungstemperatur der PNOZmulti-Geräte im Schaltschrank darf nicht höher sein
als in den technischen Daten angegeben. Gegebenenfalls ist eine Klimatisierung erfor-
derlich.
5.2

Abmessungen in mm

Bedienungsanleitung PNOZ m EF PDP Link
1003019-DE-07
WICHTIG
Beschädigung durch elektrostatische Entladung!
Durch elektrostatische Entladung können Bauteile beschädigt werden. Sor-
gen Sie für Entladung, bevor Sie das Produkt berühren, z. B. durch Berüh-
ren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten
Armbands.
22,5
(0.88")
| 14
