PNOZ e6vp
}
Sicherheitsschaltgeräte
Bedienungsanleitung 21166-DE-07

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pilz PNOZ e6vp

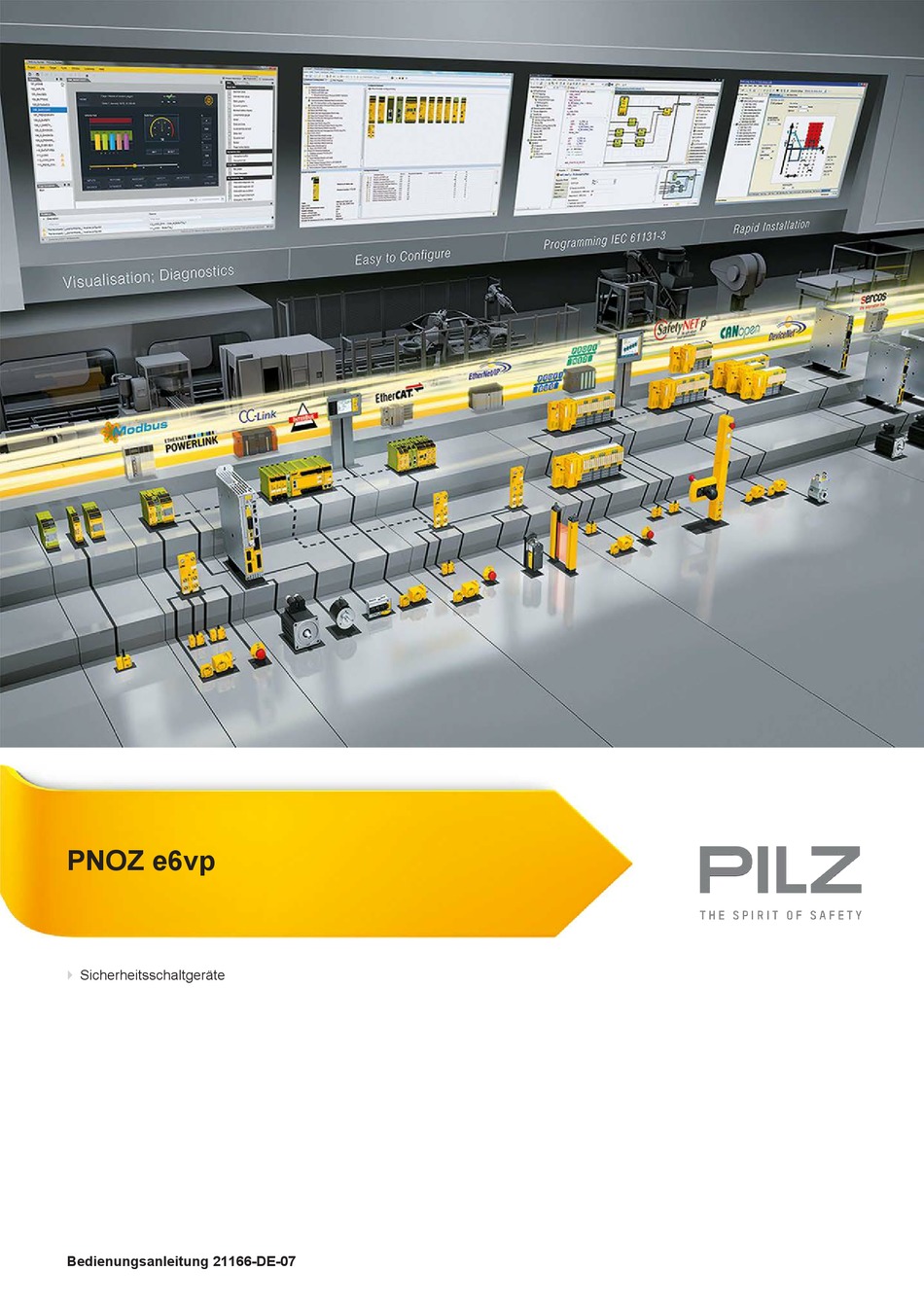

  • Seite 1 PNOZ e6vp Sicherheitsschaltgeräte Bedienungsanleitung 21166-DE-07...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
  • Seite 3: Inhaltsverzeichnis

    Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Betriebsarten Wahl der Sensoren Montage Verdrahtung Betriebsbereitschaft herstellen Versorgungsspannung Eingangskreis Startkreis Rückführkreis Verknüpfung mehrerer Geräte Verknüpfungseingang S35 und S36 Beispiele Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kennzahlen Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 4 Inhalt Ergänzende Daten Lebensdauerkurve Steckbare Klemmen abziehen Bestelldaten Produkt Zubehör Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 5: Einführung

    PNOZ e6vp Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ e6vp. Sie gilt, bis eine neue Dokumen- tation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
  • Seite 6: Sicherheit

    PNOZ e6vp INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ e6vp dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113‑1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren...
  • Seite 7: Qualifikation Des Personals

    Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Bedienelemente und Sensoren eine Bemessungs- isolationsspannung von mind. 250 V aufweisen. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 8: Gerätemerkmale

    Rückführkreise zur Überwachung externer Schütze Querschlusserkennung über Taktausgänge Sicherheitseigenschaften Das Schaltgerät erfüllt folgende Sicherheitsanforderungen: Die Schaltung ist redundant mit Selbstüberwachung aufgebaut. Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Die Sicherheitsausgänge werden durch einen Abschalttest periodisch geprüft. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 9: Blockschaltbild/Klemmenbelegung

    – Die LED "CH.2" erlischt. Der Sicherheitsausgang 14 kann ebenfalls verzögert werden (s. Verknüpfungseingang S35 und S36 [ 18]). Die Sicherheitskontakte 33-34, 43-44, 53-54 und 63-64 reagieren analog zum Sicherheits- ausgang 14 wahlweise unverzögert oder rückfallverzögert. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 10: Betriebsarten

    Das Wiedereinschalten ist erst möglich, nachdem der Fehler beseitigt wurde und die Versorgungsspannung aus- und wieder eingeschaltet wurde. UND/ODER-Verknüpfung Zur logischen Verknüpfung mehrerer Geräte besitzt das PNOZ e6vp zwei Verknüpfungs- eingänge S35 (ODER) und S36 (UND). Betriebsarten einkanaliger Betrieb: Eingangsbeschaltung nach EN 60204, keine Redundanz im Ein- gangskreis;...
  • Seite 11: Wahl Der Sensoren

    Sichern Sie das Gerät auf einer senkrechten Normschiene (35 mm) durch ein Halteele- ment (z. B. Endhalter oder Endwinkel). WICHTIG Wenn Sie mehrere Geräte miteinander verknüpfen, beachten Sie die Hin- weise in Kapitel Verknüpfung mehrerer Geräte [ 16]. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 12: Verdrahtung

    Das Netzteil muss den Vorschriften für Funktionskleinspannungen mit sicherer elektri- scher Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen. Beachten Sie die Verdrahtungs- und EMV-Anforderungen der IEC 60204-1. Klemme Y5 ist für Pilz-interne Diagnosezwecke vorgesehen. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 13: Betriebsbereitschaft Herstellen

    Not-Halt ohne Querschlusserken- nung Not-Halt mit Querschlusserkennung Schutztür ohne Querschlusserken- nung Schutztür mit Querschlusserkennung Lichtgitter oder Sicherheits- 24 V DC schalter, Querschlusserken- nung durch BWS Der Not-Halt-Taster und die Schutztürschalter symbolisieren ein Auslöseelement mit Öff- ner-/Öffner-Kombination. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 14: Startkreis

    Schließen Sie die Kontakte beider externer Schütze in Reihe an Klemme Y6 oder Y7 Rückführkreis unbeschaltet: Wenn Sie keine Kontakte an den Rückführkreis anschließen möchten, müssen Y6 und Y7 mit A1 oder mit S11/S21 entsprechend der gewünschten Verzögerungszeit verbun- den werden. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 15 Wenn Sie eine Verzögerungszeit von 1 s einstellen möchten, verbinden Sie Y6 mit S11 und Y7 mit A1. Beispiele Beispiel 1: Ausgang 24 verzögert: tv = 5 s Der Rückführkreis wird an Y7 bzw. Y6 angeschlossen. Diese Beschaltung an Y4 er- möglicht nur eine ODER-Verknüpfung. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 16: Verknüpfung Mehrerer Geräte

    PNOZ e1p, PNOZ e8.1p: Diese Geräte besitzen keine Verknüpfungseingänge. Die Ge- räte können über ihre Sicherheitsausgänge mit den Verknüpfungseingängen anderer PNOZelog-Geräte oder mit den Kaskadiereingängen von PNOZmulti-Geräten verknüpft werden. Sicherheitsausgänge des PNOZ e1p sind ab Geräteversion 3.0 für eine Verknüpfung geeignet. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 17: Verknüpfungseingang S35 Und S36

    Fehler über die Verbindung der Geräte ausgeschlossen werden, z. B. durch geschützte Verlegung der Verbindungsleitungen. Alle verknüpften Geräte müssen an die gleiche Versorgungsspannung angeschlossen werden. Verknüpfungseingang S35 und S36 Die Verknüpfungseingänge sind wie folgt miteinander verbunden: Sicherheits- ausgänge Eingangskreis Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 18: Beispiele

    PNOZ e6vp Die Verknüpfungseingänge S35 und S36 des PNOZ e6vp ermöglichen die UND-/ODER- Verknüpfung weiterer PNOZelog- oder PNOZmulti-Geräte. Eingangskreis UND- + ODER-Ver- UND-Verknüpfung ODER-Verknüpfung knüpfung ohne Querschlusser- kennung PNOZ e1vp/ PNOZ e1vp/ PNOZ e6vp PNOZ e1vp/ PNOZ e6vp PNOZ e6vp...
  • Seite 19 PNOZ e6vp Beispiel 1: An die Sicherheitsausgänge von Unit 1 sind Lasten angeschlossen. Ein Sicherheitsaus- gang ist zusätzlich mit 4 weiteren PNOZelog-Geräten über den Verknüpfungseingang S36 UND-verknüpft. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 20 PNOZ e6vp Beispiel 2: An die Sicherheitsausgänge von Unit 1 sind Lasten angeschlossen. Ein Sicherheitsaus- gang ist zusätzlich mit einem weiteren PNOZelog-Gerät über den Verknüpfungsein- gang S36 UND-verknüpft. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 21 Die Verknüpfungsleitung zwischen Unit 1 und Unit 2 enthält Kontakte externer Schütze von Unit 4. Dadurch können Unit 4 und Unit 1 die Ausgänge von Unit 2 und Unit 3 auf Low set- zen. Ein Kurzschluss zwischen +24 V DC und einem Sicherheitsausgang muss ausgeschlossen werden! Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 22: Betrieb

    LED leuchtet LED blinkt Statusanzeigen POWER Versorgungsspannung liegt an, Betriebsart erkannt. POWER Initialisierungsphase CH.1 Am Sicherheitsausgang 14 liegt ein High-Signal und die Sicherheitskontakte 33-34, 43-44, 53-54 und 63-64 sind geschlossen. CH.2 Am Sicherheitsausgang 24 liegt ein High-Signal. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 23: Fehler - Störungen

    POWER blinkt Betriebsart unbekannt, Initia- Je nach Betriebsart: Start- lisierungsphase, Start nicht taster betätigen oder Anlauf- durchgeführt test durchführen CH.1 oder CH.2 blinken co- Fehlercodierung siehe Ta- siehe Tabelle diert belle "Fehlercode [ 26]" "Fehlercode [ 26]" Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 24 Die LED CH.1 oder CH.2 blinkt 3 mal kurz Pause 1 mal für eine Sekunde Fehlercode 1, 0: Die LED CH.1 oder CH.2 blinkt 3 mal kurz Pause 1 mal für eine Sekunde Pause 16 mal für je eine Sekunde Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 25 Code für 2. Ziffer Wiederholung Code für Fehlermeldung Den Zusammenhang zwischen der Anzahl der Blinkimpulse und dem Fehlercode zeigt nachstehende Tabelle. Die Bedeutung der Fehlercodes ist in der Tabelle Fehlercodierung beschrieben. Anzahl der Blinkimpul- Fehlercode dezimal Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 26 Verdrahtung für die Betriebsart über- – 4x lang – 3x kurz triebs geändert prüfen und Fehler beseitigen 1, 5 3x kurz – 1x lang Unerwarteter Zustand an S36 Verdrahtung an Klemme S36 prüfen – 5x lang – 3x kurz Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 27 – 16x lang – 2x lang schluss zwischen den Sicher- 24 beseitigen – 3x kurz heitsausgängen und +24 V DC 2, 0, 3 3x kurz – 2x lang <19,2 V DC Versorgungsspannungsbereich 19,2 – 16x lang – 3x lang … 30 V DC einhalten – 3x kurz Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 28: Abmessungen In Mm

    24 V Strom an Eingangskreis DC 5 mA 5 mA Startkreis DC 5 mA 5 mA Rückführkreis DC 5 mA 5 mA Verknüpfungseingang 5 mA 5 mA Min. Eingangswiderstand im Ein- schaltmoment 3.780 Ohm 3.780 Ohm Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 29 240 V Min. Strom 0,01 A 0,01 A Max. Strom Max. Leistung 1500 VA 1500 VA DC1 bei 24 V 24 V Min. Strom 0,01 A 0,01 A Max. Strom Max. Leistung 150 W 150 W Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 30 Start max. 180 ms 180 ms bei überwachtem Start typ. 180 ms 180 ms bei überwachtem Start max. 260 ms 260 ms Verknüpfungseingänge typ. 120 ms 120 ms Verknüpfungseingänge max. 200 ms 200 ms Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 31 EN 60947-5-1, EN 61000-6-2, EN EN 60947-5-1, EN 61000-6-2, EN 61000-6-4, EN 61326-3-1 61000-6-4, EN 61326-3-1 Schwingungen nach Norm EN 60068-2-6 EN 60068-2-6 Frequenz 10 - 55 Hz 10 - 55 Hz Amplitude 0,35 mm 0,35 mm Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 32 Abisolierlänge bei Federkraftklem- – 8 mm Abmessungen Höhe 94 mm 101 mm Breite 45 mm 45 mm Tiefe 121 mm 121 mm Gewicht 280 g 280 g Bei Normenangaben ohne Datum gelten die 2014-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 33: Sicherheitstechnische Kennzahlen

    Alle in einer Sicherheitsfunktion verwendeten Einheiten müssen bei der Berechnung der Si- cherheitskennwerte berücksichtigt werden. INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 34: Ergänzende Daten

    Die Lebensdauerkurven geben an, ab welcher Schaltspielzahl mit verschleißbedingten Ausfällen gerechnet werden muss. Der Verschleiß wird vor allem durch die elektrische Be- lastung verursacht, der mechanische Verschleiß ist vernachlässigbar. Schaltstrom (A) Abb.: Lebensdauerkurven bei 24 V DC und 230 V AC Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 35 Technische Daten [ 28]) gerech- net werden. Um die Lebensdauer zu erhöhen, an allen Relaiskontakten für eine ausreichende Funken- löschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu beach- ten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Bedienungsanleitung PNOZ e6vp 21166-DE-07...
  • Seite 36: Steckbare Klemmen Abziehen

    Bestelldaten Produkt Produkttyp Merkmale Anschlussart Bestell-Nr. PNOZ e6vp 24 V DC Schraubklemmen 774 193 PNOZ e6vp C 24 V DC Federkraftklemmen 784 193 Zubehör Produkttyp Merkmale Bestell-Nr. Terminal block filter 1 Reihenklemme mit Filter für 3-10 kOhm Lastbereich 774 195 Terminal block filter 2 Reihenklemme mit Filter für 10-30 kOhm Lastbereich...
  • Seite 37: Rückseite

    Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
