Inhaltszusammenfassung für Pilz PNOZ e3vp

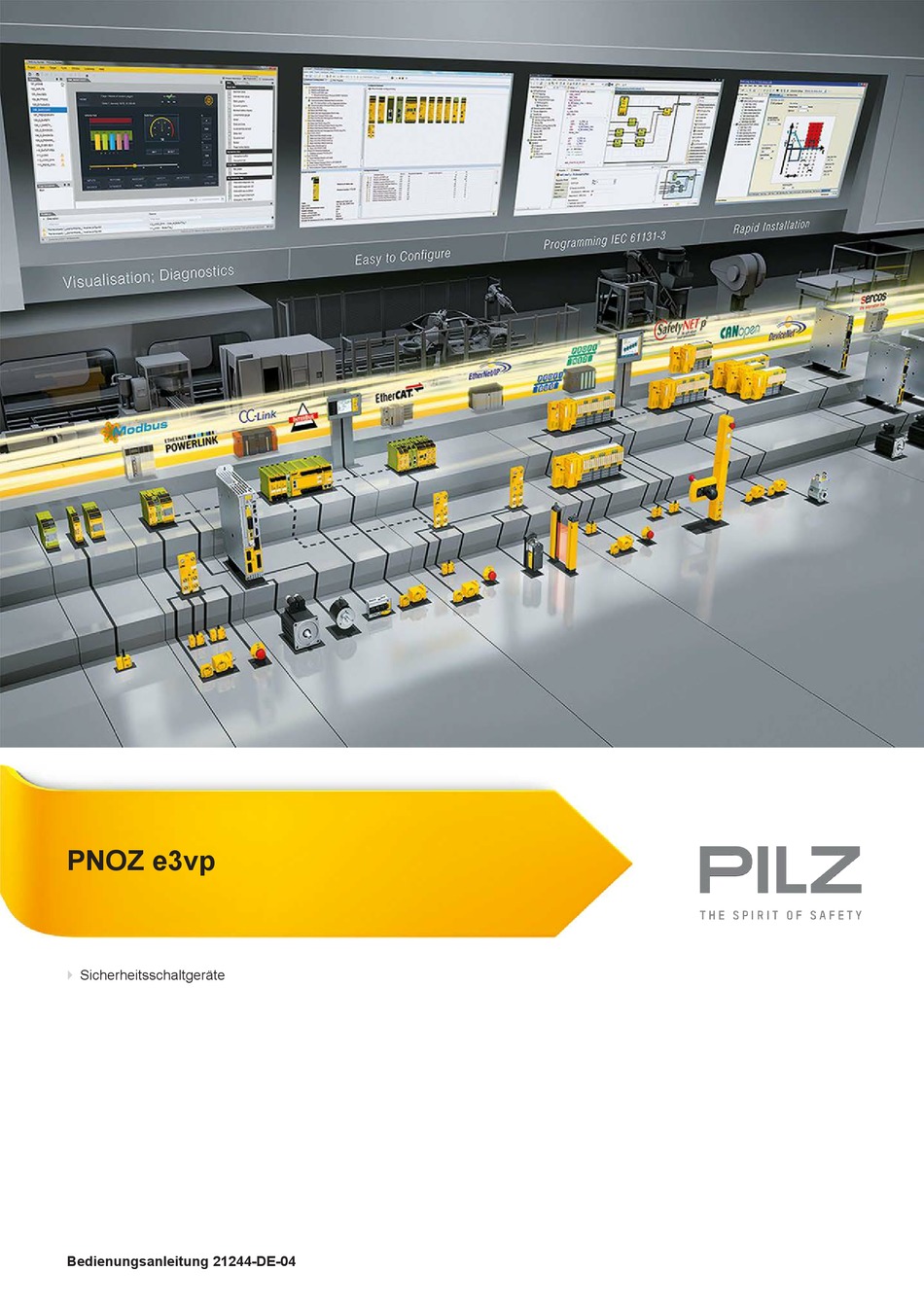

- Seite 1 PNOZ e3vp Sicherheitsschaltgeräte Bedienungsanleitung 21244-DE-04...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Gewährleistung und Haftung Entsorgung Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Betriebsarten Montage Verdrahtung Betriebsbereitschaft herstellen Versorgungsspannung Eingangskreis Startkreis Rückführkreis/Verzögerungszeit Verknüpfung mehrerer Geräte Verknüpfungseingang S35 und S36 Beispiele Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kennzahlen Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 4 Inhalt Steckbare Klemmen abziehen Bestelldaten Produkt Zubehör Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 5 PNOZ e3vp Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ e3vp. Sie gilt, bis eine neue Dokumen- tation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
- Seite 6 INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ e3vp dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113-1 und darf eingesetzt werden in Anwendungen mit den Sicherheitssensoren PSEN 2.1p-10 und PSEN 2.1p-11 in Sicherheitsstromkreisen nach EN 60947-5-3:2005, PDF-M...
- Seite 7 Bauteilen auf den Leiterplatten, Lötarbeiten usw). Entsorgung Beachten Sie bei sicherheitsgerichteten Anwendungen die Gebrauchsdauer T in den sicherheitstechnischen Kennzahlen. Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elektronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 8 Die Schaltung ist redundant mit Selbstüberwachung aufgebaut. Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Die Sicherheitsausgänge werden durch einen Abschalttest periodisch geprüft. Blockschaltbild/Klemmenbelegung Feed- & Input Input Start back Power Test Diag- Pulse nostic Output S11 S23 Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 9 Das Wiedereinschalten ist erst möglich, nachdem der Fehler beseitigt wurde und die Versorgungsspannung aus- und wieder eingeschaltet wurde. UND/ODER-Verknüpfung Zur logischen Verknüpfung mehrerer Geräte besitzt das PNOZ e3vp zwei Verknüpfungs- eingänge S35 (ODER) und S36 (UND). Bedienungsanleitung PNOZ e3vp...
- Seite 10 Sichern Sie das Gerät auf einer senkrechten Normschiene (35 mm) durch ein Halteele- ment (z. B. Endhalter oder Endwinkel). WICHTIG Wenn Sie mehrere Geräte miteinander verknüpfen, beachten Sie die Hin- weise in Kapitel Verknüpfung mehrerer Geräte [ 15]. Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 11 Das Netzteil muss den Vorschriften für Funktionskleinspannungen mit sicherer elektri- scher Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen. Beachten Sie die Verdrahtungs- und EMV-Anforderungen der IEC 60204-1. Klemme Y5 ist für Pilz-interne Diagnosezwecke vorgesehen. Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 12 "Verknüpfung mehrerer Geräte [ 17]" beschrieben, vorgenommen werden. Eingangskreis Zweikanalig ohne Querschlusserkennung PNOZelog PSENmag braun weiß blau schwarz PNOZelog PSENmag mit Querschlusserkennung braun weiß blau schwarz Startkreis Automatischer Start Überwachter Start Schutztür ohne Anlauftest Schutztür mit Anlauftest Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 13 Wenn Sie keine Kontakte an den Rückführkreis anschließen möchten, müssen Y6 und Y7 mit A1 oder mit S11/S23 entsprechend der gewünschten Verzögerungszeit verbun- den werden. ACHTUNG! Schließen Sie nicht die Kontakte der externen Schütze in Reihe zum Start- kreis an. Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 14 Verzögerungszeit einstellen: Stellen Sie die Verzögerungszeit t ein, indem Sie Y6 und Y7 mit den Klemmen A1, S11 und S23 entsprechend der Tabelle verbinden. tv [s] bei PNOZ e3vp 10 s 0,15 0,5 tv [s] bei PNOZ e3vp 300 s Beispiele: Wenn Sie bei der Gerätevariante PNOZ e3vp 10 s eine Verzögerungszeit von 1 s einstellen...
- Seite 15 PNOZ e1p, PNOZ e8.1p: Diese Geräte besitzen keine Verknüpfungseingänge. Die Ge- räte können über ihre Sicherheitsausgänge mit den Verknüpfungseingängen anderer PNOZelog-Geräte oder mit den Kaskadiereingängen von PNOZmulti-Geräten verknüpft werden. Sicherheitsausgänge des PNOZ e1p sind ab Geräteversion 3.0 für eine Verknüpfung geeignet. Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 16 Fehler über die Verbindung der Geräte ausgeschlossen werden, z. B. durch geschützte Verlegung der Verbindungsleitungen. Alle verknüpften Geräte müssen an die gleiche Versorgungsspannung angeschlossen werden. Verknüpfungseingang S35 und S36 Die Verknüpfungseingänge sind wie folgt miteinander verbunden: Sicherheits- ausgänge Eingangskreis Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 17 PNOZ e3vp Die Verknüpfungseingänge S35 und S36 des PNOZ e3vp ermöglichen die UND-/ODER- Verknüpfung weiterer PNOZelog- oder PNOZmulti-Geräte. Eingangskreis UND- + ODER-Ver- UND-Verknüpfung ODER-Verknüpfung knüpfung ohne Querschlusser- kennung 14/24 Unit 1 14/24 14/24 14/24 PNOZ e3vp PNOZ e3vp Unit 2...
- Seite 18 PNOZ e3vp Beispiel 1: An die Sicherheitsausgänge von Unit 1 sind Lasten angeschlossen. Ein Sicherheitsaus- gang ist zusätzlich mit 4 weiteren PNOZelog-Geräten über den Verknüpfungseingang S36 UND-verknüpft. Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 19 PNOZ e3vp Beispiel 2: An die Sicherheitsausgänge von Unit 1 sind Lasten angeschlossen. Ein Sicherheitsaus- gang ist zusätzlich mit einem weiteren PNOZelog-Gerät über den Verknüpfungsein- gang S36 UND-verknüpft. Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 20 Die Verknüpfungsleitung zwischen Unit 1 und Unit 2 enthält Kontakte externer Schütze von Unit 4. Dadurch können Unit 4 und Unit 1 die Ausgänge von Unit 2 und Unit 3 auf Low set- zen. Ein Kurzschluss zwischen +24 V DC und einem Sicherheitsausgang muss ausgeschlossen werden! Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 21 LEDs zeigen den Status und Fehler während des Betriebs an: LED leuchtet LED blinkt Statusanzeigen POWER Versorgungsspannung liegt an, Betriebsart erkannt. POWER Initialisierungsphase CH.1 Am Sicherheitsausgang 14 liegt ein High-Signal. CH.2 Am Sicherheitsausgang 24 liegt ein High-Signal. Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 22 Anzahl des Aufleuchtens der LED entspricht einer Ziffer im Fehlercode. Der Fehlercode kann aus bis zu 4 Ziffern bestehen. Die Ziffern sind durch eine längere Dunkelpause von- einander getrennt. Die gesamte Sequenz wird laufend wiederholt. INFO Fehlercode 0: 16 Blinkimpulse Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 23 Die LED CH.1 oder CH.2 blinkt 3 mal kurz Pause 1 mal für eine Sekunde Pause 3 mal für je eine Sekunde Fehlercode 1: Die LED CH.1 oder CH.2 blinkt 3 mal kurz Pause 1 mal für eine Sekunde Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 24 Code für 2. Ziffer Wiederholung Code für Fehlermeldung Den Zusammenhang zwischen der Anzahl der Blinkimpulse und dem Fehlercode zeigt nachstehende Tabelle. Die Bedeutung der Fehlercodes ist in der Tabelle Fehlercodierung beschrieben. Anzahl der Blinkimpul- Fehlercode dezimal Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 25 Verdrahtung für die Betriebsart über- – 4x lang – 3x kurz triebs geändert prüfen und Fehler beseitigen 1, 5 3x kurz – 1x lang Unerwarteter Zustand an S36 Verdrahtung an Klemme S36 prüfen – 5x lang – 3x kurz Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 26 – 16x lang – 2x lang schluss zwischen den Sicher- 24 beseitigen – 3x kurz heitsausgängen und +24 V DC 2, 0, 3 3x kurz – 2x lang <19,2 V DC Versorgungsspannungsbereich 19,2 – 16x lang – 3x lang … 30 V DC einhalten – 3x kurz Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 27 Rückführkreis DC 24 V 24 V Verknüpfungseingang 24 V 24 V Strom an Eingangskreis DC 5 mA 5 mA Startkreis DC 5 mA 5 mA Rückführkreis DC 5 mA 5 mA Verknüpfungseingang 5 mA 5 mA Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 28 0,00 s, 0,15 s, 0,5 s, 1 s, 2 s, 3 s, 0,00 s, 15 s, 25 s, 50 s, 100 s, 150 5 s, 7 s, 10 s s, 200 s, 250 s, 300 s Zeitgenauigkeit +/-10 % + 40 ms +/-10 % + 40 ms Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 29 Material Unterseite PPO UL 94 V0 PPO UL 94 V0 Front ABS UL 94 V0 ABS UL 94 V0 Oberseite PPO UL 94 V0 PPO UL 94 V0 Anschlussart Schraubklemme Schraubklemme Befestigungsart steckbar steckbar Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 30 Rückführkreis DC 24 V 24 V Verknüpfungseingang 24 V 24 V Strom an Eingangskreis DC 5 mA 5 mA Startkreis DC 5 mA 5 mA Rückführkreis DC 5 mA 5 mA Verknüpfungseingang 5 mA 5 mA Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 31 0,00 s, 0,15 s, 0,5 s, 1 s, 2 s, 3 s, 0,00 s, 15 s, 25 s, 50 s, 100 s, 150 5 s, 7 s, 10 s s, 200 s, 250 s, 300 s Zeitgenauigkeit +/-10 % + 40 ms +/-10 % + 40 ms Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 32 Leiterquerschnitt bei Federkraft- klemmen: flexibel mit/ohne Ade- rendhülse 0,2 - 1,5 mm², 24 - 16 AWG 0,2 - 1,5 mm², 24 - 16 AWG Federkraftklemmen: Klemmstellen pro Anschluss Abisolierlänge bei Federkraftklem- 8 mm 8 mm Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 33 Alle in einer Sicherheitsfunktion verwendeten Einheiten müssen bei der Berechnung der Si- cherheitskennwerte berücksichtigt werden. INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PNOZ e3vp 21244-DE-04...
- Seite 34 Produkt Produkttyp Merkmale Anschlussart Bestell-Nr. PNOZ e3vp 24 V DC, 10 s Schraubklemmen 774 137 PNOZ e3vp C 24 V DC, 10 s Federkraftklemmen 784 137 PNOZ e3vp 24 V DC, 300 s Schraubklemmen 774 138 PNOZ e3vp C 24 V DC, 300 s...
- Seite 35 Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
