Ergänzende Daten

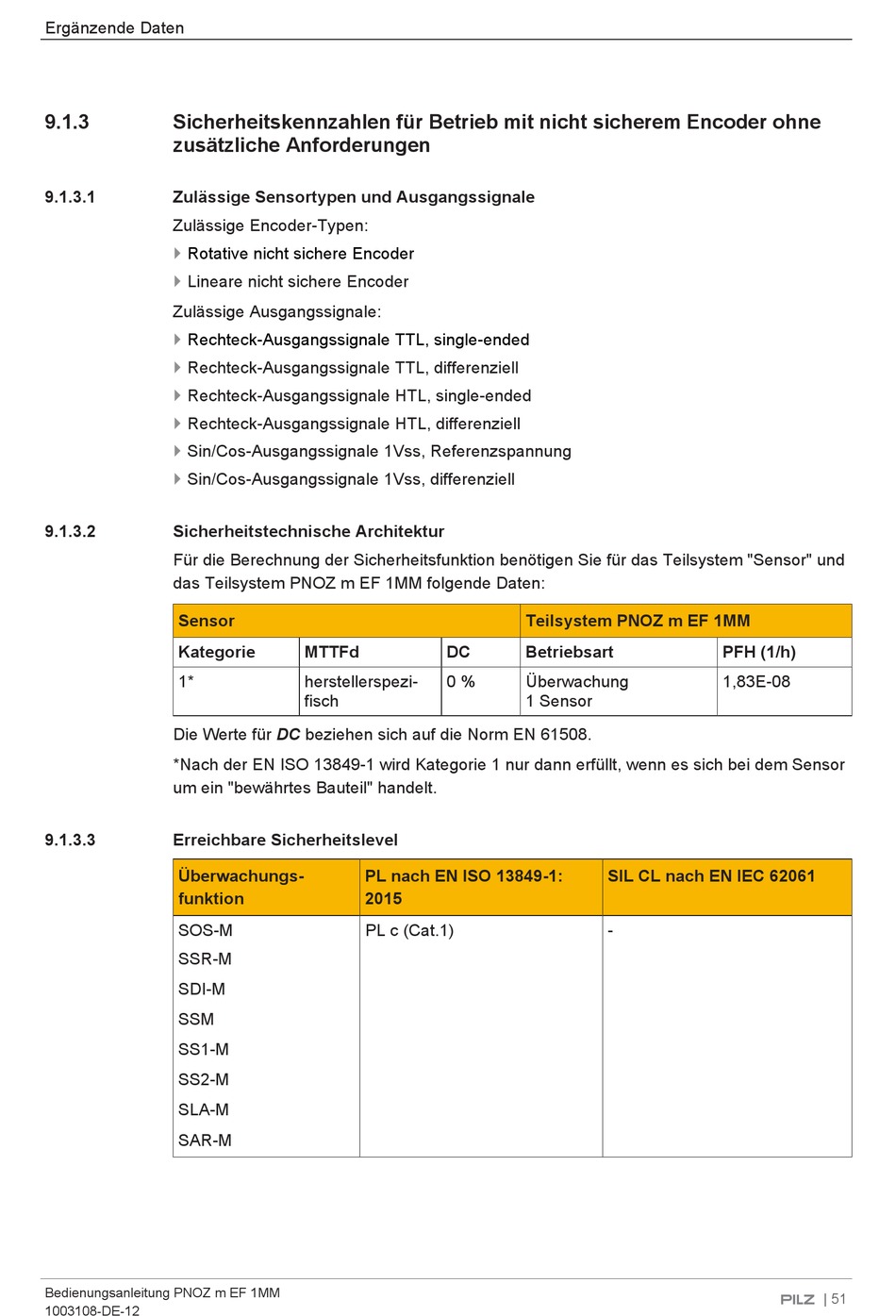

9.1.3
Sicherheitskennzahlen für Betrieb mit nicht sicherem Encoder ohne
zusätzliche Anforderungen
9.1.3.1
Zulässige Sensortypen und Ausgangssignale
Zulässige Encoder-Typen:
}
Rotative nicht sichere Encoder
}
Lineare nicht sichere Encoder
Zulässige Ausgangssignale:
}
Rechteck-Ausgangssignale TTL, single-ended
}
Rechteck-Ausgangssignale TTL, differenziell
}
Rechteck-Ausgangssignale HTL, single-ended
}
Rechteck-Ausgangssignale HTL, differenziell
}
Sin/Cos-Ausgangssignale 1Vss, Referenzspannung
}
Sin/Cos-Ausgangssignale 1Vss, differenziell
9.1.3.2
Sicherheitstechnische Architektur
Für die Berechnung der Sicherheitsfunktion benötigen Sie für das Teilsystem "Sensor" und
das Teilsystem PNOZ m EF 1MM folgende Daten:
Sensor
Kategorie
1*
Die Werte für DC beziehen sich auf die Norm EN 61508.
*Nach der EN ISO 13849-1 wird Kategorie 1 nur dann erfüllt, wenn es sich bei dem Sensor
um ein "bewährtes Bauteil" handelt.
9.1.3.3
Erreichbare Sicherheitslevel
Überwachungs-
funktion
SOS-M
SSR-M
SDI-M
SSM
SS1-M
SS2-M
SLA-M
SAR-M
Bedienungsanleitung PNOZ m EF 1MM
1003108-DE-12
MTTFd
DC
herstellerspezi-
0 %
fisch
PL nach EN ISO 13849-1:
2015
PL c (Cat.1)
Teilsystem PNOZ m EF 1MM
Betriebsart
Überwachung
1 Sensor
SIL CL nach EN IEC 62061
-
PFH (1/h)
1,83E-08
| 51
