Inhaltszusammenfassung für Pilz PNOZ m EF 16DI
- Seite 1 PNOZ m EF 16DI Konfigurierbare Steuerungssysteme PNOZmulti 2 Bedienungsanleitung 1002703-DE-03...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Basisgerät und Erweiterungsmodule verbinden Kapitel 6 Inbetriebnahme Allgemeine Hinweise zur Verdrahtung Anschluss Geändertes Projekt in das System PNOZmulti übertragen Kapitel 7 Betrieb Meldungen Kapitel 8 Technische Daten Sicherheitstechnische Kennzahlen Kapitel 9 Bestelldaten Produkt Zubehör Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 4 Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ m EF 16DI. Sie gilt, bis eine neue Do- kumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
- Seite 5 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 6 Übersicht Lieferumfang Erweiterungsmodul PNOZ m EF 16DI Steckbrücke Gerätemerkmale Verwendung des Produkts PNOZ m EF 16DI: Erweiterungsmodul zum Anschluss an ein Basisgerät des konfigurierbaren Steuerungssys- tems . Das Produkt hat die folgenden Merkmale: konfigurierbar im PNOZmulti Configurator 16 Eingänge für den Anschluss von z.B.: –...

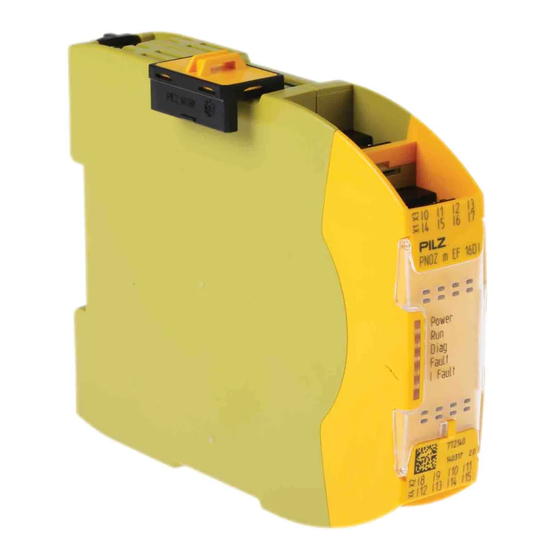

- Seite 7 Übersicht Frontansicht Legende: Eingänge I0 – I15 LEDs: – POWER – – Diag – Fault – I Fault Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 8 Sicherheit der gesamten Maschine/Anlage. Um den gewünsch- ten Sicherheitslevel der gesamten Maschine/Anlage erreichen zu können, definieren Sie für die Maschine/Anlage die Sicherheitsanforderungen und wie sie technisch und organisato- risch realisiert werden müssen. Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 9 Verwenden Sie diese Funktionen nur, wenn Sie die Dokumentationen gelesen und verstanden haben. Öffnen Sie nicht das Gehäuse und nehmen Sie auch keine eigenmächtigen Umbauten vor. Schalten Sie bei Wartungsarbeiten (z. B. beim Austausch von Schützen) unbedingt die Versorgungsspannung ab. Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 10 Funktionen des Sicherheitssystems PNOZmulti sowie Anschlussbei- spiele. Reaktionszeit des Systems Die Berechnung der maximalen Reaktionszeit vom Abschalten eines Eingangs bis zum Ab- schalten eines verknüpften Ausgangs im System ist in dem Dokument "PNOZmulti System- ausbau" beschrieben. Blockschaltbild Input Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 11 Durch elektrostatische Entladung können Bauteile beschädigt werden. Sor- gen Sie für Entladung, bevor Sie das Produkt berühren, z. B. durch Berüh- ren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten Armbands. Abmessungen in mm 22,5 (0.88") Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 12 Die Position der Erweiterungsmodule wird im PNOZmulti Configurator festgelegt. Die Er- weiterungsmodule werden abhängig vom Typ links oder rechts vom Basisgerät ange- schlossen. Die Anzahl an Modulen und die Modultypen, die mit dem Basisgerät verbunden werden können, entnehmen Sie dem Dokument "PNOZmulti Systemausbau". Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 13 PNOZmulti Configurator das Projekt zu ändern. Gehen Sie vor wie in der Bedienungsanlei- tung für das Basisgerät beschrieben. WICHTIG Bei der Inbetriebnahme und nach jeder Programmänderung muss geprüft werden, ob die Sicherheitseinrichtungen korrekt funktionieren. Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 14 Erweiterungsmodul PNOZ m EF 16DI läuft fehlerfrei Erweiterungsmodul PNOZ m EF 16DI ist im STOP-Zustand Interner Fehler am Erweiterungsmodul PNOZ m EF 16DI oder am Gesamtsystem. Erweiterungsmodul ist im sicheren Zustand. Externer Fehler am Erweiterungsmodul PNOZ m EF 16DI oder am Gesamtsystem.
- Seite 15 EN 60068-2-30, EN 60068-2-78 Betauung im Betrieb unzulässig EN 61131-2 Schwingungen nach Norm EN 60068-2-6 Frequenz 5,0 - 150,0 Hz Beschleunigung Schockbeanspruchung nach Norm EN 60068-2-27 Beschleunigung Dauer 11 ms Max. Betriebshöhe über NN 2000 m Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 16 0,20 - 2,50 mm², 24 - 12 AWG Federkraftklemmen: Klemmstellen pro Anschluss Abisolierlänge bei Federkraftklemmen 9 mm Abmessungen Höhe 101,4 mm Breite 22,5 mm Tiefe 120,0 mm Gewicht 95 g Bei Normenangaben ohne Datum gelten die 2012-08 neuesten Ausgabestände. Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 17 INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 18 Set spring terminals 1 Satz Federkraftklemmen 751 004 Set screw terminals 1 Satz Schraubklemmen 750 004 Abschlussstecker, Steckbrücke Produkttyp Merkmale Bestell-Nr. PNOZ mm0.xp connector Steckbrücke gelb/schwarz zur Verbindung der Module, 10 779 260 left Stück Bedienungsanleitung PNOZ m EF 16DI 1002703-DE-03...
- Seite 19 Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
