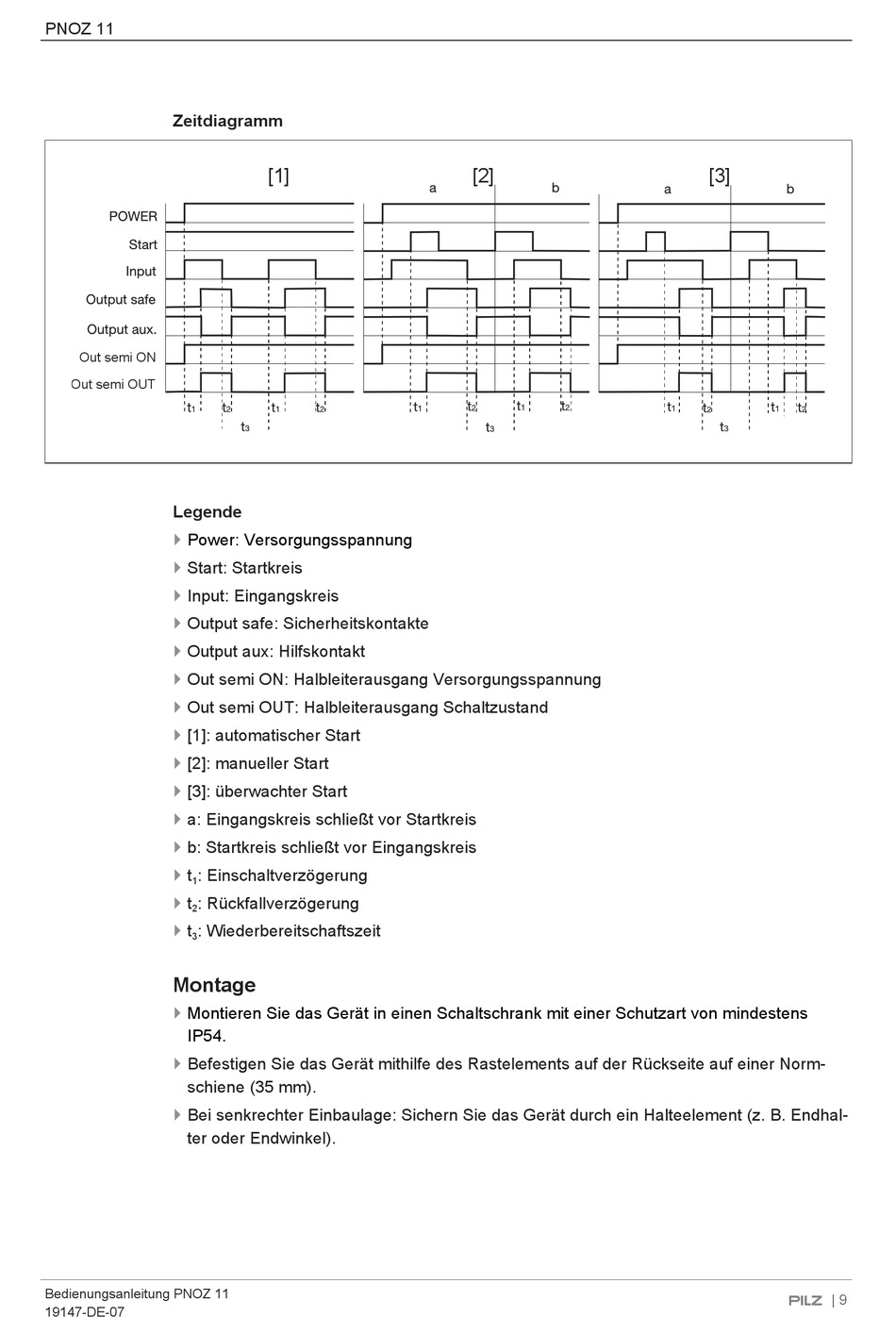

PNOZ 11
Zeitdiagramm
Out semi ON
Out semi OUT
Legende
}
Power: Versorgungsspannung
}
Start: Startkreis
}
Input: Eingangskreis
}
Output safe: Sicherheitskontakte
}
Output aux: Hilfskontakt
}
Out semi ON: Halbleiterausgang Versorgungsspannung
}
Out semi OUT: Halbleiterausgang Schaltzustand
}
[1]: automatischer Start
}
[2]: manueller Start
}
[3]: überwachter Start
}
a: Eingangskreis schließt vor Startkreis
}
b: Startkreis schließt vor Eingangskreis
}
t
: Einschaltverzögerung
1
}
t
: Rückfallverzögerung
2
}
t
: Wiederbereitschaftszeit
3
Montage
}
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
IP54.
}
Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm-
schiene (35 mm).
}
Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. Endhal-
ter oder Endwinkel).
Bedienungsanleitung PNOZ 11
19147-DE-07
[1]
[2]
[3]
| 9
