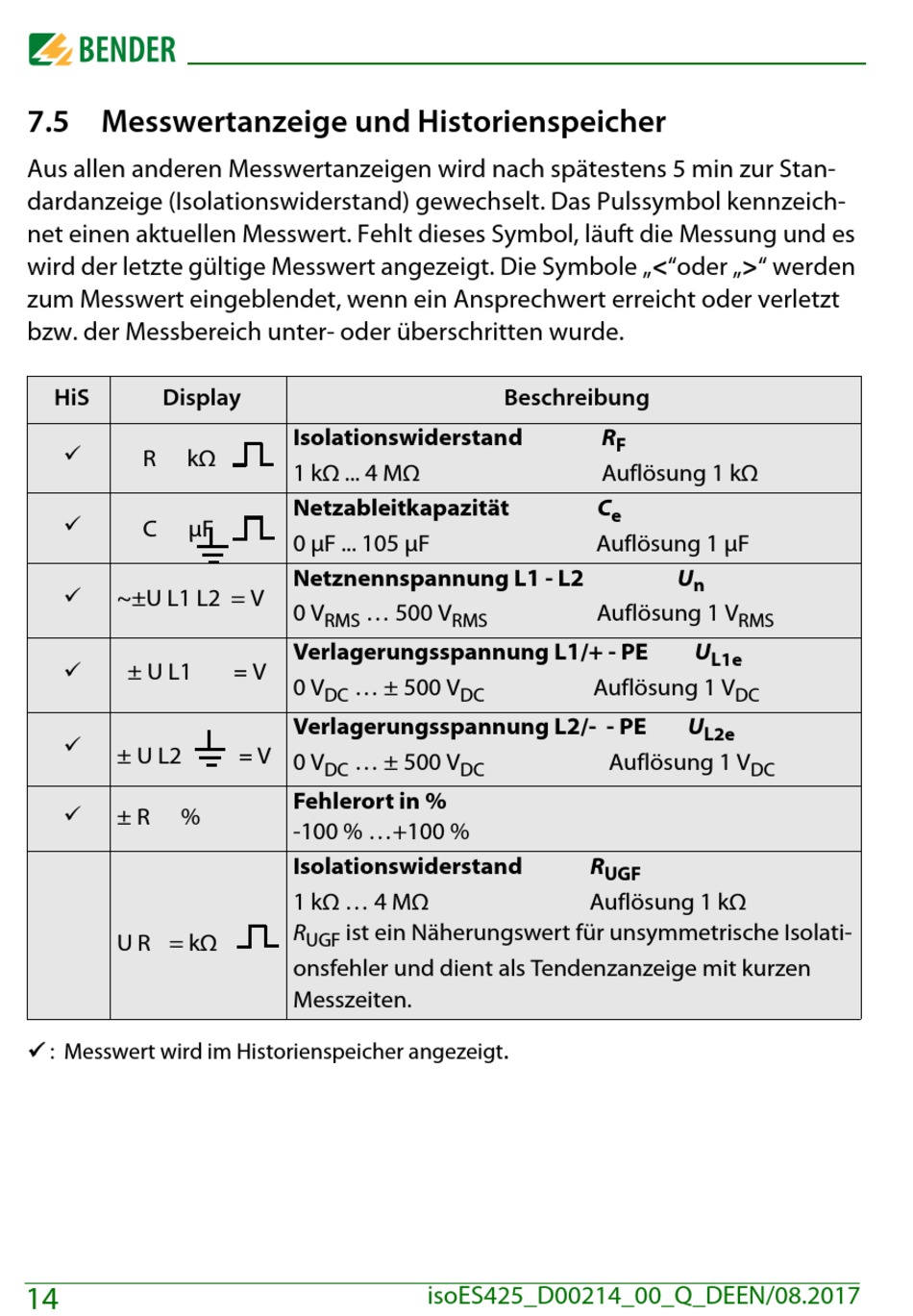

7.5 Messwertanzeige und Historienspeicher

Aus allen anderen Messwertanzeigen wird nach spätestens 5 min zur Stan-
dardanzeige (Isolationswiderstand) gewechselt. Das Pulssymbol kennzeich-
net einen aktuellen Messwert. Fehlt dieses Symbol, läuft die Messung und es
wird der letzte gültige Messwert angezeigt. Die Symbole „<"oder „>" werden
zum Messwert eingeblendet, wenn ein Ansprechwert erreicht oder verletzt
bzw. der Messbereich unter- oder überschritten wurde.
HiS Display

R kΩ

C μF

~±U L1 L2 = V

± U L1

± U L2

± R %
U R = kΩ
 : Messwert wird im Historienspeicher angezeigt
14
Isolationswiderstand
1 kΩ ... 4 MΩ
Netzableitkapazität
0 μF ... 105 μF
Netznennspannung L1 - L2
0 V ... 500 V
RMS
Verlagerungsspannung L1/+ - PE
V
=
0 V ... ± 500 V
DC
Verlagerungsspannung L2/- - PE
V
=
0 V ... ± 500 V
DC
Fehlerort in %
-100 % ...+100 %
Isolationswiderstand
1 kΩ ... 4 MΩ
R ist ein Näherungswert für unsymmetrische Isolati-
UGF
onsfehler und dient als Tendenzanzeige mit kurzen
Messzeiten.
Beschreibung
C
Auflösung 1 μF
Auflösung 1 V
RMS
Auflösung 1 V
DC
DC
R
Auflösung 1 kΩ
.
isoES425_D00214_00_Q_DEEN/08.2017
R
F
Auflösung 1 kΩ
e
U
n
RMS
U
L1e
DC
U
L2e
Auflösung 1 V
DC
UGF
