Bedienung des Gerätes

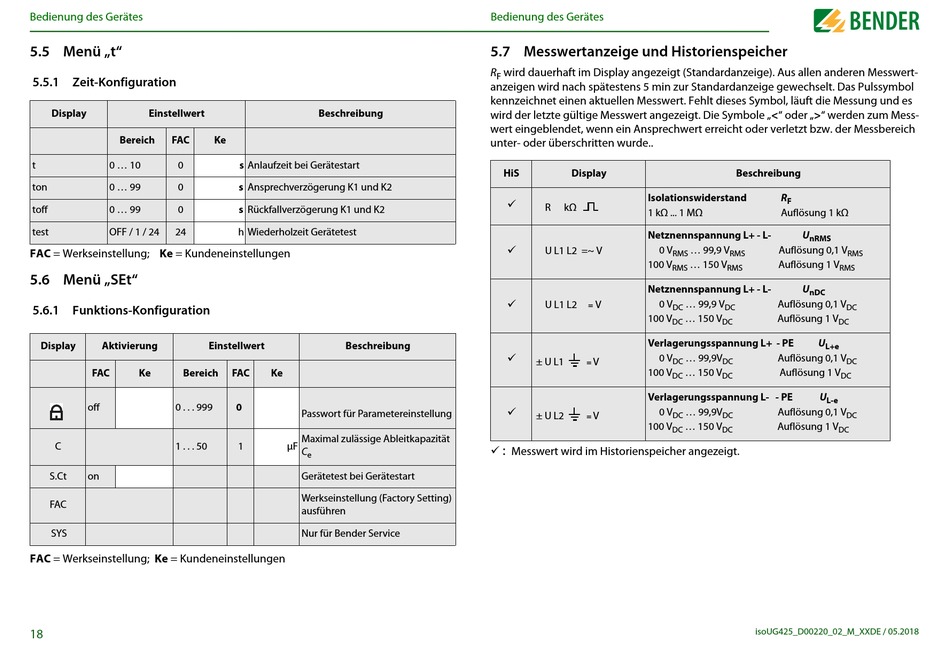

5.5 Menü „t"

5.5.1 Zeit-Konfiguration

Display Einstellwert
Bereich FAC
t 0 ... 10 0
ton 0 ... 99 0
toff 0 ... 99 0
test OFF / 1 / 24 24
FAC = Werkseinstellung; Ke = Kundeneinstellungen
5.6 Menü „SEt"

5.6.1 Funktions-Konfiguration

Display Aktivierung Einstellwert
FAC Ke Bereich
off 0 . . . 999
C 1 . . . 50
S.Ct on
FAC
SYS
FAC = Werkseinstellung; Ke = Kundeneinstellungen
18
Beschreibung
Ke
s Anlaufzeit bei Gerätestart
s Ansprechverzögerung K1 und K2
s Rückfallverzögerung K1 und K2
h Wiederholzeit Gerätetest
Beschreibung
FAC Ke
0
Passwort für Parametereinstellung
Maximal zulässige Ableitkapazität
1 μF
C
e
Gerätetest bei Gerätestart
Werkseinstellung (Factory Setting)
ausführen
Nur für Bender Service
Bedienung des Gerätes

5.7 Messwertanzeige und Historienspeicher

R wird dauerhaft im Display angezeigt (Standardanzeige). Aus allen anderen Messwert-
F
anzeigen wird nach spätestens 5 min zur Standardanzeige gewechselt. Das Pulssymbol
kennzeichnet einen aktuellen Messwert. Fehlt dieses Symbol, läuft die Messung und es
wird der letzte gültige Messwert angezeigt. Die Symbole „<" oder „>" werden zum Mess-
wert eingeblendet, wenn ein Ansprechwert erreicht oder verletzt bzw. der Messbereich
unter- oder überschritten wurde..
HiS Display
Isolationswiderstand

R kΩ
1 kΩ ... 1 MΩ
Netznennspannung L+ - L-

0 V
U L1 L2 =~ V
100 V
Netznennspannung L+ - L-

0 V
U L1 L2 V
=
100 V
Verlagerungsspannung L+ - PE

0 V
± U L1 V
=
100 V
Verlagerungsspannung L- - PE

0 V
± U L2 V
=
100 V

:
Messwert wird im Historienspeicher angezeigt.
Beschreibung
R
F
Auflösung 1 kΩ
U
nRMS
... 99,9 V Auflösung 0,1 V
RMS RMS RMS
... 150 V Auflösung 1 V
RMS RMS RMS
U
nDC
... 99,9 V Auflösung 0,1 V
DC DC DC
... 150 V Auflösung 1 V
DC DC DC
U
L+e
... 99,9V Auflösung 0,1 V
DC DC DC
... 150 V Auflösung 1 V
DC DC DC
U
L-e
... 99,9V Auflösung 0,1 V
DC DC DC
... 150 V Auflösung 1 V
DC DC DC
isoUG425_D00220_02_M_XXDE / 05.2018
