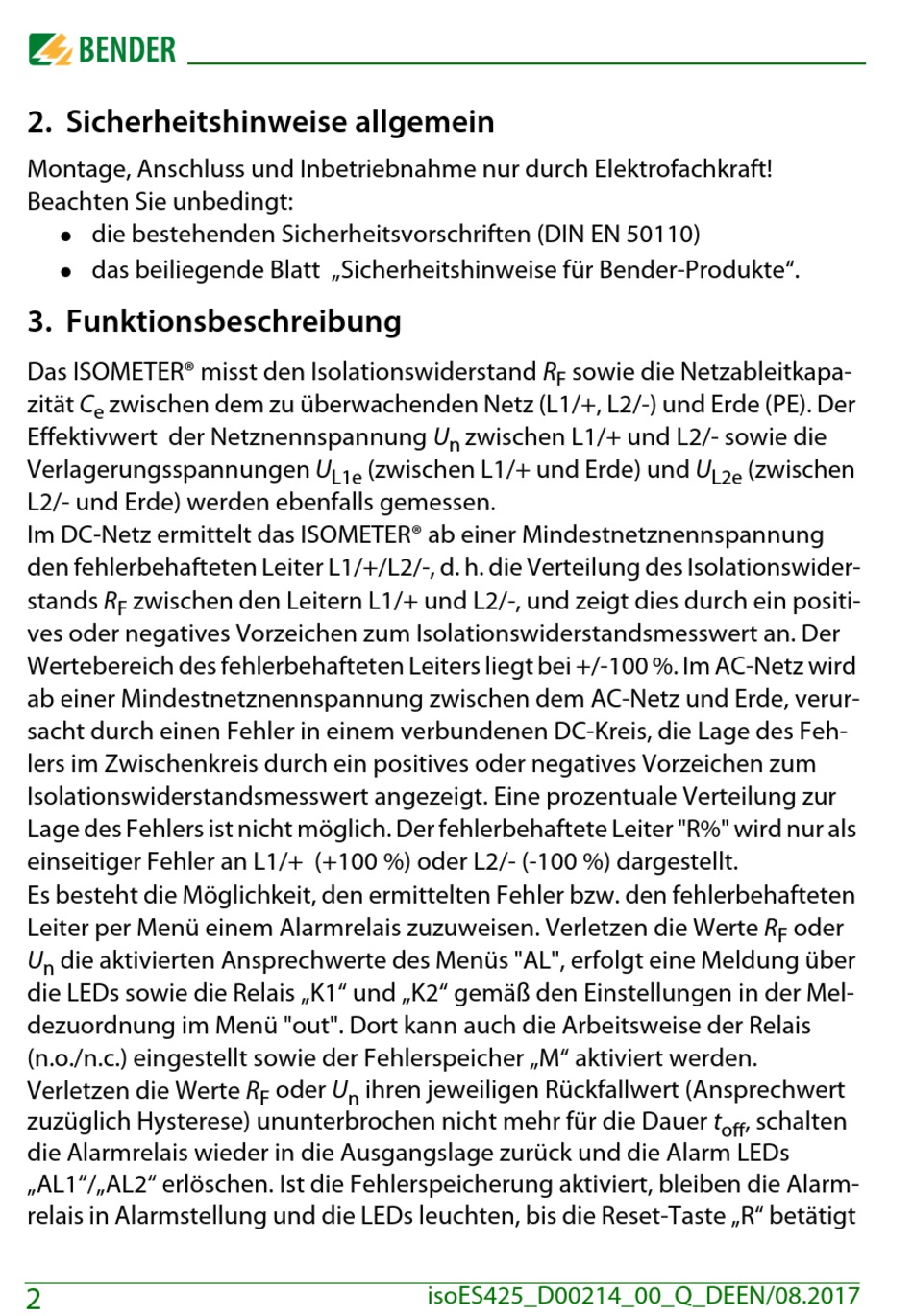

2. Sicherheitshinweise allgemein

Montage, Anschluss und Inbetriebnahme nur durch Elektrofachkraft!
Beachten Sie unbedingt:
die bestehenden Sicherheitsvorschriften (DIN EN 50110)
 
das beiliegende Blatt „Sicherheitshinweise für Bender-Produkte".
 

3. Funktionsbeschreibung

Das ISOMETER® misst den Isolationswiderstand R
zität C zwischen dem zu überwachenden Netz (L1/+, L2/-) und Erde (PE). Der
e
Effektivwert der Netznennspannung U
Verlagerungsspannungen U
L2/- und Erde) werden ebenfalls gemessen.
Im DC-Netz ermittelt das ISOMETER® ab einer Mindestnetznennspannung
den fehlerbehafteten Leiter L1/+/L2/-, d. h. die Verteilung des Isolationswider-
stands R zwischen den Leitern L1/+ und L2/-, und zeigt dies durch ein positi-
F
ves oder negatives Vorzeichen zum Isolationswiderstandsmesswert an. Der
Wertebereich des fehlerbehafteten Leiters liegt bei +/-100 %. Im AC-Netz wird
ab einer Mindestnetznennspannung zwischen dem AC-Netz und Erde, verur-
sacht durch einen Fehler in einem verbundenen DC-Kreis, die Lage des Feh-
lers im Zwischenkreis durch ein positives oder negatives Vorzeichen zum
Isolationswiderstandsmesswert angezeigt. Eine prozentuale Verteilung zur
Lage des Fehlers ist nicht möglich. Der fehlerbehaftete Leiter "R%" wird nur als
einseitiger Fehler an L1/+ (+100 %) oder L2/- (-100 %) dargestellt.
Es besteht die Möglichkeit, den ermittelten Fehler bzw. den fehlerbehafteten
Leiter per Menü einem Alarmrelais zuzuweisen. Verletzen die Werte R
U die aktivierten Ansprechwerte des Menüs "AL", erfolgt eine Meldung über
n
die LEDs sowie die Relais „K1" und „K2" gemäß den Einstellungen in der Mel-
dezuordnung im Menü "out". Dort kann auch die Arbeitsweise der Relais
(n.o./n.c.) eingestellt sowie der Fehlerspeicher „M" aktiviert werden.
Verletzen die Werte R
zuzüglich Hysterese) ununterbrochen nicht mehr für die Dauer t
die Alarmrelais wieder in die Ausgangslage zurück und die Alarm LEDs
„AL1"/„AL2" erlöschen. Ist die Fehlerspeicherung aktiviert, bleiben die Alarm-
relais in Alarmstellung und die LEDs leuchten, bis die Reset-Taste „R" betätigt
2
(zwischen L1/+ und Erde) und U
L1e
oder U ihren jeweiligen Rückfallwert (Ansprechwert
F n
isoES425_D00214_00_Q_DEEN/08.2017
sowie die Netzableitkapa-
F
zwischen L1/+ und L2/- sowie die
n
(zwischen
L2e
oder
F
, schalten
off
