Bender ISOMETER isoEV425 Kurzanleitung
Isolationsüberwachungsgerät für ungeerdete dc-stromkreise
(it-systeme) zur ladung von elektrofahrzeugen mit ankoppelgerät agh420
Vorschau ausblenden
Andere Handbücher für ISOMETER isoEV425:
- Kurzanleitung (33 Seiten) ,
- Kurzanleitung (12 Seiten) ,
- Handbuch (72 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Bender ISOMETER isoEV425
Inhaltszusammenfassung für Bender ISOMETER isoEV425

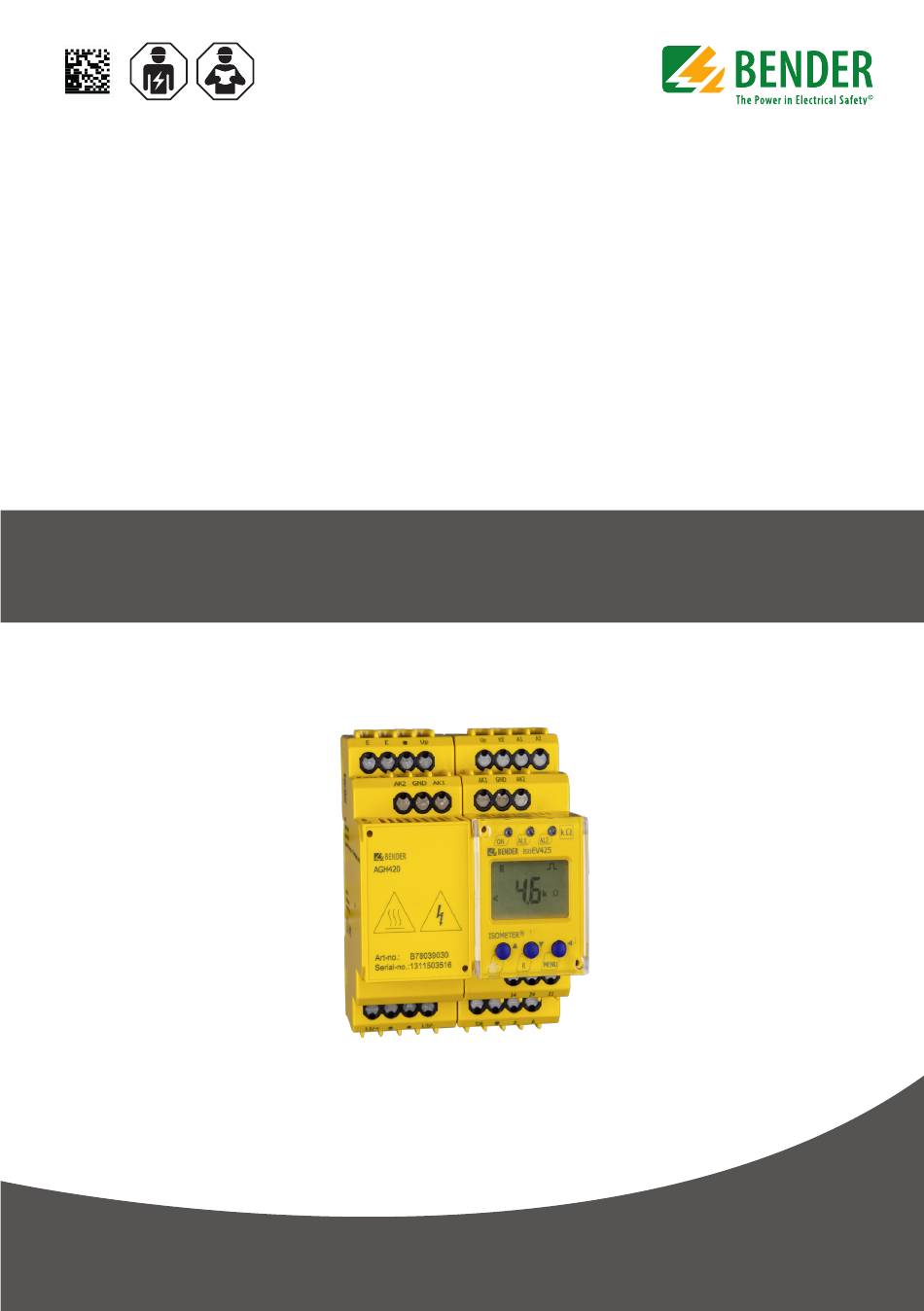

- Seite 1 ISOMETER® isoEV425/isoEV425HC mit Ankoppelgerät AGH420 Isolationsüberwachungsgerät für ungeerdete DC-Stromkreise (IT-Systeme) zur Ladung von Elektrofahrzeugen Software-Version: D0430 V2.xx/D0640 V2.xx (isoEV425)/ D0586 V2.xx (isoEV425HC) isoEV425_D00126_05_Q_XXDE / 03.2019 Kurzanleitung DE...
-
Seite 2: Bestimmungsgemäße Verwendung
ISOMETER® isoEV425/isoEV425HC ISOMETER® isoEV425/isoEV425HC Information! Lesen Sie ergänzend zu dieser Kurzanleitung das entsprechende Handbuch. Herunterladbar auf: www.bender.de/service-support/downloadbereich Gerätetyp Ansprechwerte Automatischer Handbuch Art.-Nr. Selbsttest isoEV425-D4-4 : 2…500 kΩ aktiviert D00126 B71036401 mit AGH420 (Werkseinstellung: 500 kΩ) : 1…490 kΩ (Werkseinstellung: 100 kΩ) isoEV425HC-D4-4 : 2…500 kΩ... -
Seite 3: Montage
ISOMETER® isoEV425/isoEV425HC Montage Click & Click! Maße in mm entsprechend ISO 2768-m isoEV425_D00126_05_Q_XXDE / 03.2019... - Seite 4 ISOMETER® isoEV425/isoEV425HC Anschlussbild L1/+ L2/- Test / Reset GND AK1 A1 A2 AK1 GND AK2 AK2 GND isoEV425 AGH420 < ISOMETER MENU L2/- L1/+ COM465 IP L1/+ RS-485 isoEV425_D00126_05_Q_XXDE / 03.2019...
- Seite 5 ISOMETER® isoEV425/isoEV425HC Verletzungsgefahr durch Berühren heißer Oberflächen! Bei Betrieb des AGH420 an Netzspannungen > 800 V können Gehäusetemperaturen über 60 °C auftreten. Vermeiden Sie die Berührung der Geräteflächen nach Zuschalten der Netzspannung. Legende zum Anschlussbild Klemme Anschlüsse A1, A2 Anschluss an die Versorgungsspannung U über Schmelzsicherung: Bei Versorgung aus IT-System beide Leitungen absichern.*...
- Seite 6 ISOMETER® isoEV425/isoEV425HC Display-Elemente Messwertanzeige Standardanzeige Menüauswahl Menü Enter oder t > 5 Min. R [k ] Enter C [µF] U L1 L2 [ V] Parameterauswahl UL1 [ V] UL2 [ V] R [ %] . . . U R [k ] Enter Optionales Passwort Funktion...
-
Seite 7: Menü-Übersicht
ISOMETER® isoEV425/isoEV425HC Menü-Übersicht Gerätefront/Display Funktion grün - On gelb - Alarm gelb - Alarm ON AL1 AL2 Aufwärts-Taste Test-Taste ( > 1,5 s drücken) Abwärts-Taste R MENU Reset-Taste ( > 1,5 s drücken) ENTER MENU MENU-Taste ( > 1,5 s drücken) U: Netznennspannung U R: Isolationswiderstand R C: Netzableitkapazität C... - Seite 8 ISOMETER® isoEV425/isoEV425HC Technische Daten ()* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 Bemessungsspannung ..................................240 V Überspannungskategorie..................................III Versorgungsspannung Versorgungsspannung U .........................AC 100…240 V/DC 24…240 V Toleranz von U ..................................-30…+15 % Frequenzbereich U .................................47…63 Hz Eigenverbrauch...................................≤ 3 W, ≤ 9 VA Überwachtes IT-System Netznennspannung U mit AGH420....................3(N)AC, AC 0…690 V/DC 0…1 000 V...
- Seite 9 ISOMETER® isoEV425/isoEV425HC Anschluss Anschlussart..............................Schraub- oder Federklemme Schraubklemmen: Nennstrom......................................≤ 10 A Anzugsmoment...............................0.5…0.6 Nm (5…7 Ib-in) Leitergrößen....................................AWG 24-12 Abisolierlänge....................................8 mm starr/flexibel..................................0,2…2,5 mm² flexibel mit Aderendhülse mit/ohne Kunststoffhülse.......................0,25…2,5 mm² Mehrleiter, starr.................................0,2…1,5 mm² Mehrleiter, flexibel................................0,2…1,5 mm² Mehrleiter flexibel mit Aderendhülse ohne Kunststoffhülse....................0,25…1,5 mm² Mehrleiter flexibel mit TWIN Aderendhülse mit Kunststoffhülse..................0,25…1,5 mm² Federklemmen: Nennstrom......................................≤...
- Seite 10 ISOMETER® isoEV425/isoEV425HC Technische Daten AGH420 Isolationskoordination nach IEC 60664-1/IEC 60664-3 Bemessungsspannung ..................................1 000 V Überspannungskategorie..................................III Überwachtes IT-System Netznennspannungsbereich U ............................AC/DC 0…1 000 V Toleranz von U ..................................AC/DC +10 % Netznennspannungsbereich U (UL508) .........................AC/DC 0…600 V Anschluss Anschlussart..............................Schraub- oder Federklemme Schraubklemmen: Nennstrom......................................≤...
- Seite 11 ISOMETER® isoEV425/isoEV425HC Normen, Zulassungen und Zertifizierungen Das ISOMETER® wurde unter Beachtung folgender Normen entwickelt: • DIN EN 61557-8 (VDE 0413-8): 2015-12/Ber1: 2016-12 • IEC 61557-8 -8: 2014/COR1: 2016 isoEV425_D00126_05_Q_XXDE / 03.2019...
- Seite 12 Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland PO Box 1161 • 35301 Gruenberg • Germany Londorfer Str.
