3.5. Accessoires
A. Cheminée en acier Harvia WHP1500. 3.2.3.
B. Chauffe-eau VL22l : installé au sommet de
l'ouverture de raccordement supérieure. Si une
gaine de protection ou toute autre protection
utilisée n'est pas suffisamment grande pour
protéger les matériaux inflammables situés au-
tour du poêle et du rayonnement de chaleur du
conduit situé entre le chauffe-eau et le conduit
de fumée, vous devez installer une protection
contre le rayonnement autour du conduit.
C. Protection contre le rayonnement WZ020130.
Installée autour du conduit de fumée. La dis-
tance de sécurité des matériaux inflammables
d'un conduit de fumée exposé est de 500 mm.
S'il est fait usage d'une protection contre le
rayonnement, la distance de sécurité passe à
250 mm.
D. Conduite de raccordement WZ020ST. Soulève
le chauffe-eau au bon niveau (modèles Legend
240 et 300).
E. Conduit de fumée coudé : différents modèles.
F. Raccord pour maçonnerie WZ011115 : raccordé
à l'ouverture du conduit, ne requiert pas d'autre
joint. Le côté intérieur est déjà doté d'un joint.
G. Collerette pour conduit de fumée WZ020115 :
couvre les bords de l'orifice du conduit et le
scellement dans la paroi. En acier inoxydable,
elle se compose de deux éléments pour pouvoir
être utilisée avec des conduits de fumée incli-
nés différemment.
H. Legend couche de protection WL100. 3.1.4.
I. Legend gaine de protection WL200. 3.1.4.
J. Legend couvercle de conduit de fumée WL300.
3.1.4.
A
B

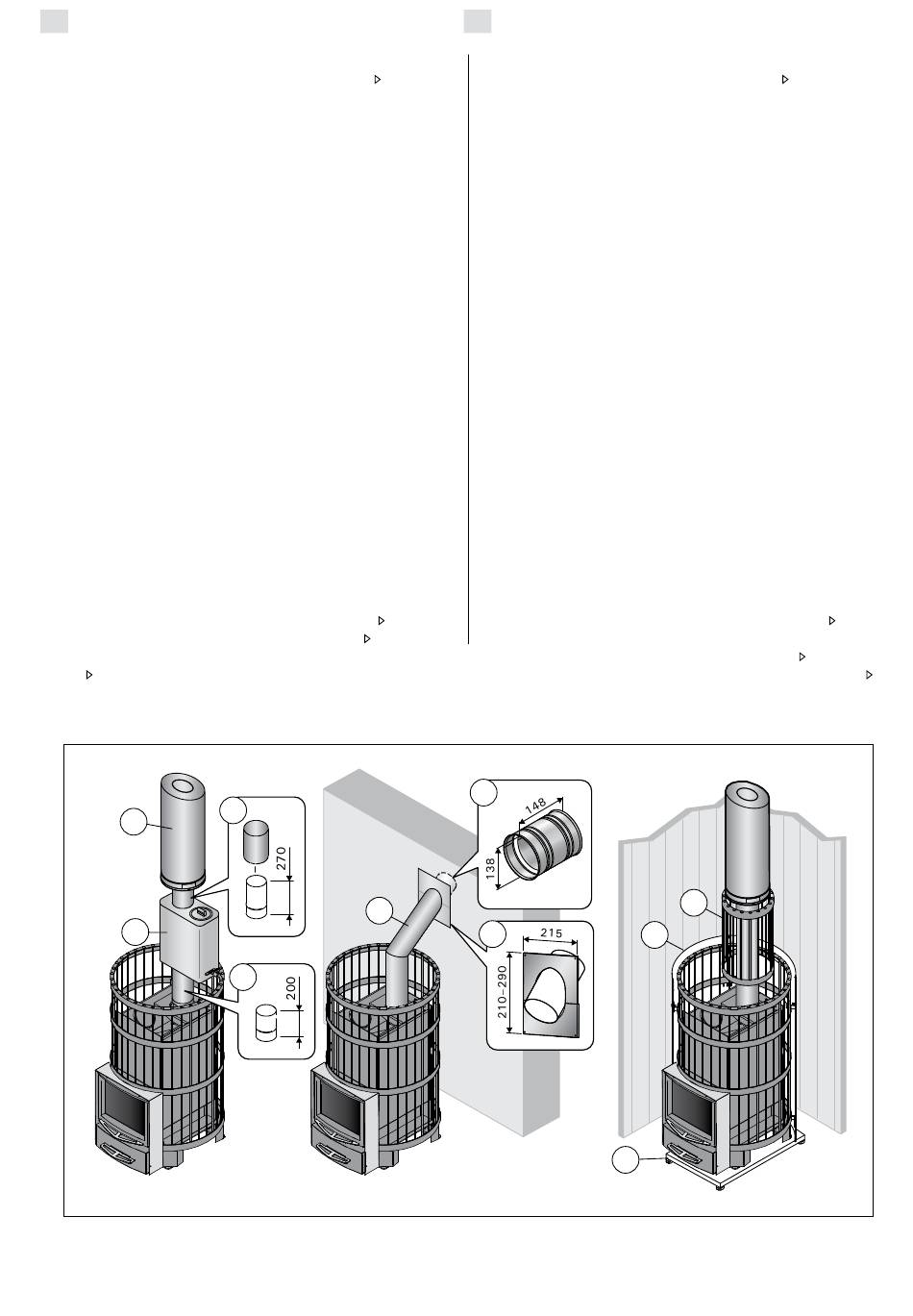

Figure 13. Accessoires (toutes les dimensions sont fournies en millimètres)
Figura 13. Accessori (tutte le dimensioni sono espresse in millimetri)
82
C
E
D
IT
3.5. Accessori
A. Cappa in acciaio Harvia WHP1500. 3.2.3.
B. Riscaldatore per l'acqua VL22l. Installato in
cima all'apertura dell'attacco superiore. Quando
viene utilizzata una guaina di protezione (o un
altro tipo di protezione) non abbastanza grande
da proteggere il materiale infiammabile intorno
alla stufa dall'irradiamento di calore prodotto
dal tubo fra il riscaldatore per l'acqua e lo
scarico dei fumi, devi installare una copertura
anti-irradiazione intorno al tubo.
C. Copertura anti-irradiazione WZ020130.
Installata intorno alla canna fumaria. La
distanza di sicurezza fra una canna fumaria non
protetta e il materiale infiammabile è di 500
mm. Utilizzando la copertura anti-irradiazione,
la distanza di sicurezza è di 250 mm.
D. Tubo di raccordo WZ020ST. Solleva il riscalda-
tore per l'acqua al giusto livello (modelli Legend
240 e 300).
E. Canna fumaria ad angolo. Vari modelli.
F. Connettore per muratura WZ011115. Se
collegato all'apertura dello scarico, non
necessita di altre guarnizioni. La parte interna
ha già una guarnizione.
G. Flangia passante per canna fumaria
WZ020115. Copre i bordi dell'apertura dello
scarico e della sigillatura nella parete. È
realizzata in acciaio inossidabile. È formata da
due parti per essere utilizzabile con varie canne
fumarie inclinate.
H. Legend Sottofondo di protezione WL100.
3.1.4.
I. Legend guaina di protezione WL200. 3.1.4.
J. Legend copertura della canna fumaria WL300.
3.1.4.
F
G
H
J
I
