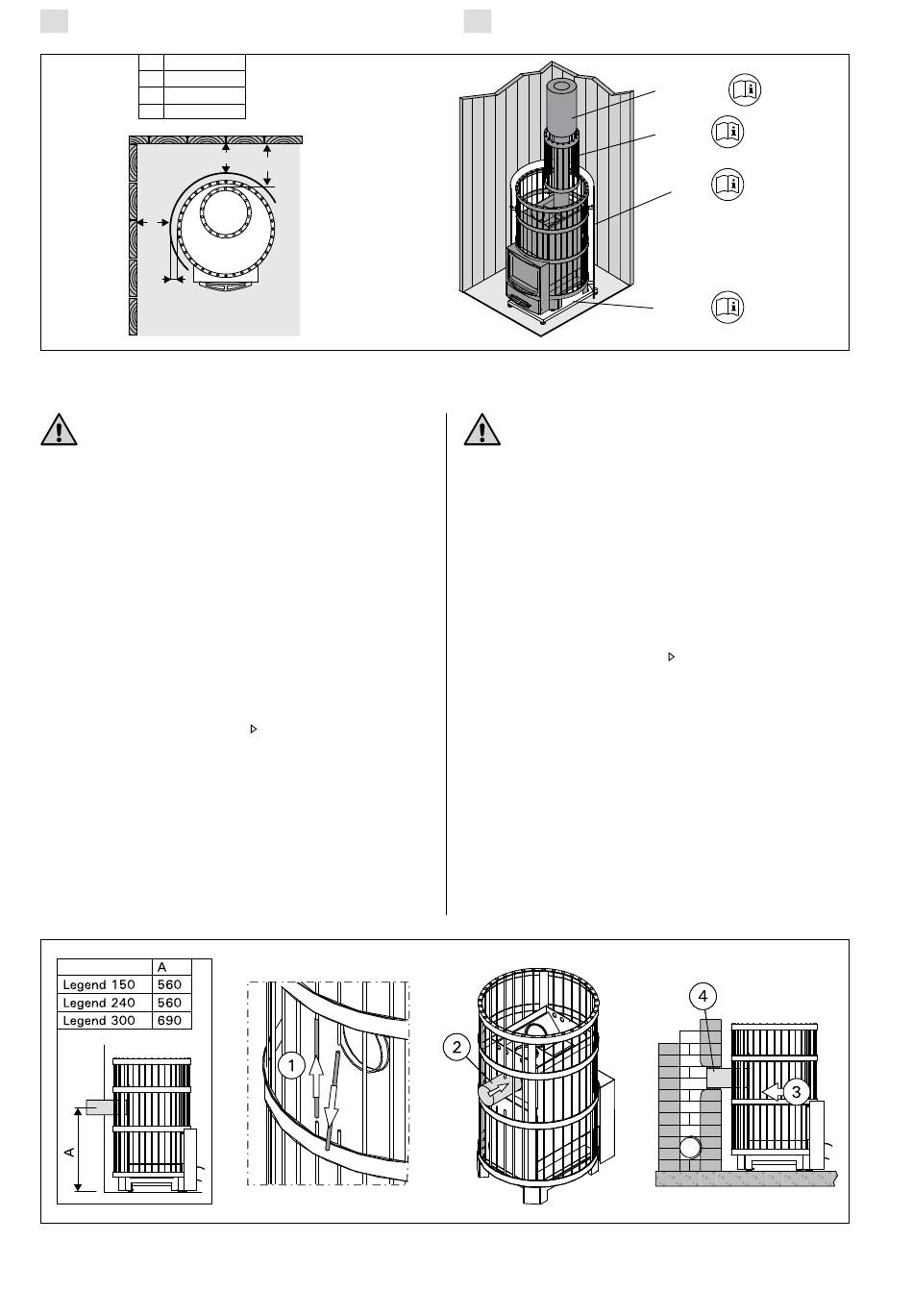

Рисунок 10 Элементы защиты Legend
Joonis 10. Legend kaitsetarvikud
Внимание! При передвижении каменки по
полу ее регулируемые ножки могут повре-
дить покрытие пола.
3.2.2. Присоединение каменки к каменному
дымоходу
Проделайте отверстие в огнеупорной стене для присо-
единения к дымоходу. Диаметр отверстия должен быть
немного больше диаметра соединительной дымовой
трубы. Подходящий зазор вокруг трубы составляет при-
мерно 10 мм. Обратите внимание на то, что отверстие
должно находиться на соответствующей высоте, если
Вы намереваетесь использовать, например, защитное
основание. Рекомендуется закруглить внутренние края
отверстия дымохода, чтобы обеспечить беспрепятствен-
ный проход печных газов в дымоход. Для облегчения
процедуры установки каменки предусмотрены допол-
нительные принадлежности ( 3.5.).
Присоединение каменки к каменному дымоходу
через заднее соединительное отверстие (рис. 11)
1. Отсоедините съемные прутья каркаса (Legend 150:
3 шт., Legend 240/300: 2 шт.)
2. Присоедините соединительную дымовую трубу к
заднему соединительному отверстию. Убедитесь,
что соединительная труба надежно закреплена на
месте.
3. Установите каменку на место. Не перекройте дымо-
Рисунок 11. Присоединение каменки к каменному дымоходу через заднее соединительное отверстие (все
размеры приведены в миллиметрах)
Joonis 11. Kerise ühendamine suitsulõõriga tagumise ühendusava kaudu (kõik mõõtmed millimeetrites)
58
B
D
1
ET
Tähelepanu! Reguleeritavad jalad võivad keri-
se põrandal liigutamisel põrandapinda kriimus-
tada.
3.2.2. Kerise ühendamine suitsulõõriga
Tehke tulekindlasse seina suitsutoru jaoks auk. Auk
peab olema ühendustorust pisut suurem. Toru üm-
ber peaks jääma umbes 10 mm laiune õhuvahe. Kui
te kavatsete paigaldada kerise alla näiteks kaitse-
plaadi, siis arvestage ava kõrguse valikul ka plaadi
paksusega. Selleks, et suitsugaasid saaksid vabalt
suitsutorru voolata, peaksid suitsutoru sisenurgad
olema ümarad. Paigaldamise lihtsustamiseks on saa-
daval täiendavad tarvikud ( 3.5.).
Kerise ühendamine seina suitsukäiguga tagumise
ühendusava kaudu (joonis 11)
1. Eemaldage eemaldatavad talad (Legend 150:
3 tk, Legend 240/300: 2 tk).
2. Ühendage suitsutoru tagumise ühendusavaga.
Veenduge, et toru tihedalt kohale asetuks.
3. Lükake keris kohale. Ärge takistage tõmmet
lõõris lükates suitsutoru liiga sügavale lõõri.
Vajadusel lühendage toru.
4. Tihendage suitsutoru ja tulekindla seina ühen-
dus, näiteks tulekindla mineraalvillaga. Veendu-
ge suitsukäigu ühenduse tiheduses. Vajadusel
lisage tulekindlat mineraalvilla.
