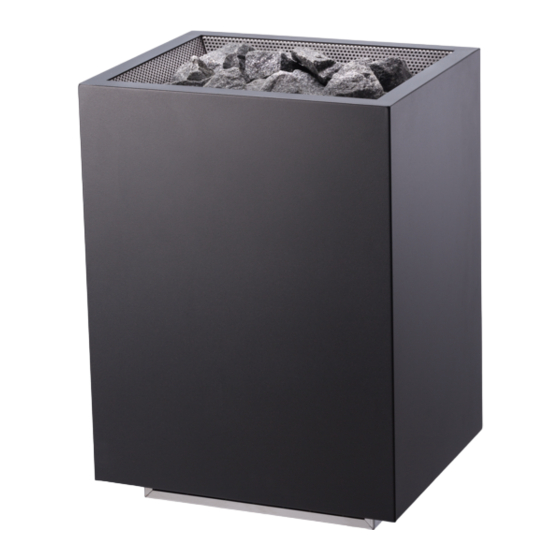

Saunaofen
Home fin
HOME-F45 / 1-039-794: Home fin 4,5 kW
HOME-F60 / 1-039-795: Home fin 6,0 kW
HOME-F75 / 1-039-796: Home fin 7,5 kW
HOME-F90 / 1-039-797: Home fin 9,0 kW
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
380
Version 08/18
Ident-Nr. HOME-F-MA
DE
EN
FR
IT
NL
SV
CS
SL
FI

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Harvia Sentiotec HOME FIN

Inhaltszusammenfassung für Harvia Sentiotec HOME FIN

  • Seite 1 Saunaofen Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 08/18 Ident-Nr. HOME-F-MA...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Produktfunktionen 4. Montage und Anschluss 4.1. Aufstellort und Fühlerposition 4.2. Sicherheitsabstände 4.3.
  • Seite 3 7. Wartung 7.1. Längere Betriebspausen 7.2. Saunaofen reinigen 7.3. Saunasteine wechseln 8. Entsorgung 9. Problemlösung durch den Monteur 10. Technische Daten...

  • Seite 4: Zu Dieser Anleitung

    Montage- und Gebrauchsanweisung S. 4/26 1. Zu dieser Anleitung Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads.

  • Seite 5: Wichtige Hinweise Zu Ihrer Sicherheit

    Montage- und Gebrauchsanweisung S. 5/26 2. Wichtige Hinweise zu Ihrer Sicherheit Der Saunaofen Home fin ist nach anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. 2.1.

  • Seite 6: Sicherheitshinweise Für Den Monteur

    Montage- und Gebrauchsanweisung S. 6/26 2.2. Sicherheitshinweise für den Monteur ● Montage- und Anschlussarbeiten am Saunaofen dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen.

  • Seite 7: Sicherheitshinweise Für Den Anwender

    Montage- und Gebrauchsanweisung S. 7/26 2.3. Sicherheitshinweise für den Anwender ● Das Gerät darf nicht von Kindern unter 8 Jahren verwendet werden. ● Das Gerät darf von Kindern über 8 Jahren, von Personen mit verringerten psychischen, sensorischen oder mentalen Fähig- keiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –...
  • Seite 8 Montage- und Gebrauchsanweisung S. 8/26 ● Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine halbe Stunde auf. Halten Sie sich während dieser Zeit NICHT in der Saunkabine auf. Lüften Sie anschließend die Saunakabine gut durch (siehe 5.2. Erstmaliges Aufheizen auf Seite 20). ●...

  • Seite 9: Produktbeschreibung

    Montage- und Gebrauchsanweisung S. 9/26 3. Produktbeschreibung 3.1. Lieferumfang ● Saunaofen ● Montage- und Gebrauchsanweisung 3.2. Produktfunktionen Der Saunaofen Home fin ist ein finnischer Saunaofen und ermöglicht die Erzeu- gung des für die finnische Sauna typischen Saunaklimas von 80 bis 100 °C bei einer Luftfeuchtigkeit von ca.

  • Seite 10: Montage Und Anschluss

    Montageanweisung – nur für Fachpersonal S. 10/26 4. Montage und Anschluss Berücksichtigen Sie folgende Punkte beim Aufstellen und beim Anschluss des Saunaofens: WARNUNG! Stromschlag-Gefahr ● Führen Sie Montage- und Anschlussarbeiten am Saunaofen nur im spannungsfreien Zustand durch. ● Der elektrische Anschluss darf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführt werden.

  • Seite 11: Sicherheitsabstände

    Montageanweisung – nur für Fachpersonal S. 11/26 4.2. Sicherheitsabstände Beachten Sie die in der Abb.1 angegebenen minimalen Sicherheitsabstände. Abb.1 Sicherheitsabstände Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Maße in mm min 40...

  • Seite 12: Montage An Der Kabinenwand

    Montageanweisung – nur für Fachpersonal S. 12/26 4.3. Montage an der Kabinenwand Beachten Sie die Abb. 1, Abb. 2, Abb. 3 und Abb. 4 (Seite 11, 12, 13). 1. Befestigen Sie die Montageleiste 1 waagrecht mit den beiliegenden Holz- schrauben 2 an der Wand. Beachten Sie dabei die Mindestabstände des Ofens in Abb.
  • Seite 13 Montageanweisung – nur für Fachpersonal S. 13/26 Abb.3 Position der Montageleiste Home fin Maße in mm Abb.4 Sicherung Home fin (Montageleiste)

  • Seite 14: Anschlussplan Für 400V 3N

    Montageanweisung – nur für Fachpersonal S. 14/26 4.4. Anschlussplan für 400V 3N~ Abb.5 Anschlussplan 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 400V 3N~ 3x 16A 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung...

  • Seite 15: Anschlussplan Für 230V 3

    Montageanweisung – nur für Fachpersonal S. 15/26 4.5. Anschlussplan für 230V 3~ Abb.6 Anschlussplan 230V 3~ Home fin 4,5 kW und 6,0 kW (HOME-F45 / HOME-F60) L1 L2 ϑ ϑ 230V 3~ 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung 3 Saunaofen 4 Stromversorgung Kupfer-Brücke entfernen...

  • Seite 16: Anschlussplan Für 230V 1N

    Montageanweisung – nur für Fachpersonal S. 16/26 4.6. Anschlussplan für 230V 1N~ Abb.7 Anschlussplan 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 230V 1N~ 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung 3 Saunaofen...

  • Seite 17: Verdrahtungsschemen

    Montageanweisung – nur für Fachpersonal S. 17/26 4.7. Verdrahtungsschemen HOME-F45 HOME-F60 4,5 kW 6,0 kW U V W N U V W N zur Steuerung zur Steuerung HOME-F75 HOME-F90 7,5 kW 9,0 kW U V W N U V W N zur Steuerung zur Steuerung...

  • Seite 18: Elektrischer Anschluss

    Montageanweisung – nur für Fachpersonal S. 18/26 4.8. Elektrischer Anschluss 1. Lösen Sie die Schrauben 1 mit einem Schraubendreher. 2. Entfernen Sie das Abdeckblech 2. Anschluss Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1.

  • Seite 19: Inbetriebnahme

    Gebrauchsanweisung für den Anwender S. 19/26 5. Inbetriebnahme 5.1. Steinebehälter füllen WARNUNG! Brandgefahr durch Überhitzung Wird der Saunaofen ohne Saunasteine verwendet, erhitzen sich die Kabinenwände stark. Dadurch können Brände verursacht werden. ● Nehmen Sie den Saunaofen NIEMALS ohne Saunasteine in Betrieb. Das Steingitter 1 kann in zwei verschiede- nen Höhen montiert werden.

  • Seite 20: Erstmaliges Aufheizen

    Gebrauchsanweisung für den Anwender S. 20/26 5.2. Erstmaliges Aufheizen VORSICHT! Rauch- und Geruchsbildung beim ersten Aufheizen Auf neuen Heizsstäben befinden sich Betriebsstoffe aus dem Fertigungs- prozess. Diese zersetzen sich beim ersten Aufheizen des Saunaofens. Dabei ensteht Rauch und unangenehmer Geruch. Wenn Sie diese Dämpfe oder den Rauch einatmen, schadet dies Ihrer Gesundheit.

  • Seite 21: Bedienung

    Gebrauchsanweisung für den Anwender S. 21/26 6. Bedienung WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, entzün- den sich und verursachen Brände. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie den Saunaofen in Betrieb nehmen.

  • Seite 22: Wartung

    Gebrauchsanweisung für den Anwender S. 22/26 7. Wartung 7.1. Längere Betriebspausen Bei feuchten Umgebungsbedingungen oder langen Betriebspausen reichert sich Feuchtigkeit in den Heizstäben an. Dies ist ein physikalischer Vorgang und kein Fehler des Herstellers. Die Feuchtigkeit in den Heizstäben kann zum Auslösen des FI-Schutzschalters führen.

  • Seite 23: Entsorgung

    Gebrauchsanweisung für den Anwender S. 23/26 1. Entfernen Sie die alten Saunasteine. 2. Befreien Sie den Steinbehälter von Kalkrückständen, Staub und anderen Verunreinigungen. 3. Waschen Sie die Saunasteine vor der Verwendung gründlich mit Bürste und Wasser. Verwenden Sie keine Reinigungszusätze. 4.

  • Seite 24: Problemlösung Durch Den Monteur

    Gebrauchsanweisung für den Anwender S. 24/26 9. Problemlösung durch den Monteur Heizstäbe ausheizen Bei feuchten Umgebungsbedingungen oder langen Betriebspausen kann es zu einer Anreicherung von Feuchtigkeit in den Heizstäben kommen. Dies ist ein physikalischer Vorgang und kein Fehler des Herstellers. Die Feuchtigkeit in den Heizstäben kann unter Umständen zum Auslösen des FI-Schutzschalters führen.

  • Seite 25: Technische Daten

    Montage- und Gebrauchsanweisung S. 25/26 10. Technische Daten Die Abmessungen entnehmen Sie der Abb.8. Gewicht Kabinen- Mindestgröße Artikel- Leistung ohne volumen Belüftungsöffnung nummer [kW] Steine [mm] [kg] HOME-F45 3 - 6 350 x 25 HOME-F60 5 - 9 350 x 30 HOME-F75 7 - 13 350 x 35...
  • Seite 26 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Seite 27 Sauna heater Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW INSTRUCTIONS FOR INSTALLATION AND USE English Version 11/17 Ident no.
  • Seite 28 Table of Contents About these instructions Important information for your safety 2.1. Intended use 2.2. Safety information for the installer 2.3. Safety information for the user Product description 3.1. Scope of delivery 3.2. Product functions Installation and connection 4.1. Installation location and sensor position 4.2.
  • Seite 29 Maintenance 7.1. Extended periods of non-use 7.2. Cleaning the sauna heater 7.3. Changing the sauna stones Disposal Problem-solving by the installation engineer 10. Technical data...

  • Seite 30: About These Instructions

    Instructions for installation and use p. 4/26 1. About these instructions Carefully read these instructions for installation and use, and keep them near the sauna. This means you can refer to information regarding both your own safety and sauna operation at any time. These installation and operating instructions can also be found in the downloads section of our website: www.sentiotec.com/downloads.

  • Seite 31: Important Information For Your Safety

    Instructions for installation and use p. 5/26 2. Important information for your safety The Home fin sauna heater has been produced in accordance with the applicable safety rules and regulations. However, hazards may still occur during use. You should therefore adhere to the following safety information and the specific warnings in the individual chapters.

  • Seite 32: Safety Information For The Installer

    Instructions for installation and use p. 6/26 2.2. Safety information for the installer ● Installing and connecting the sauna heater may only be performed when the power supply is disconnected. ● Installation may only be performed by a qualified electrician or similarly qualified person.

  • Seite 33: Safety Information For The User

    Instructions for installation and use p. 7/26 2.3. Safety information for the user ● The device must not be used by children under 8 years old. ● The device may only be used by children over 8 years old, by persons with limited psychological, sensory or mental capabili- ties or by persons with lack of experience/knowledge under the following conditions:...
  • Seite 34 Instructions for installation and use p. 8/26 ● Heat up the sauna heater for half an hour BEFORE using the sauna for the first time. Do NOT remain in the sauna cabin during this period. Then ventilate the sauna cabin well (see 5.2. Heating up for the first time on page 20).

  • Seite 35: Product Description

    Instructions for installation and use p. 9/26 3. Product description 3.1. Scope of delivery ● Sauna heater ● Instructions for installation and use 3.2. Product functions The Home fin sauna heater is a Finnish sauna heater and makes it possible to produce a typical Finnish sauna climate of 80 °C to 100 °C with an air humidity of approximately 10%.

  • Seite 36: Installation And Connection

    Installation instructions, only for experts p. 10/26 4. Installation and connection Take the following points into account when positioning and connecting the sauna heater: WARNING! Danger of electric shock ● The sauna heater may only be installed and connected when the power supply is disconnected.

  • Seite 37: Safety Distances

    Installation instructions, only for experts p. 11/26 4.2. Safety distances Observe the minimum safety distances specified in Fig. 1. Fig. 1 Safety distances for the Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Dimensions in mm min 40...

  • Seite 38: Installation On The Cabin Wall

    Installation instructions, only for experts p. 12/26 4.3. Installation on the cabin wall Observe Fig. 1, Fig. 2, Fig. 3 and Fig. 4 (page 11, 12, 13). 1. Attach the mounting rail 1 to the wall horizontally using the wood screws supplied 2.
  • Seite 39 Installation instructions, only for experts p. 13/26 Fig. 3 Position of the mounting rail for Home fin Dimensions in mm Fig. 4 Securing the Home fin (mounting rail)

  • Seite 40: Connection Diagram For 400V 3N

    Installation instructions, only for experts p. 14/26 4.4. Connection diagram for 400V 3N~ Fig. 5 Connection diagram 400V 3N~ Home fin 4.5 kW, 6.0 kW, 7.5 kW and 9.0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ...

  • Seite 41: Connection Diagram For 230V 3

    Installation instructions, only for experts p. 15/26 4.5. Connection diagram for 230V 3~ Fig. 6 Connection diagram 230V 3~ Home fin 4.5 kW, 6.0 kW (HOME-F45 / HOME-F60) L1 L2 ϑ ϑ 230V 3~ 1 Sauna control unit 2 Temperature sensor with excess temperature controller 3 Sauna heater 4 Power supply Remove the copper bridge...

  • Seite 42: Connection Diagram For 230V 1N

    Installation instructions, only for experts p. 16/26 4.6. Connection diagram for 230V 1N~ Fig. 7 Connection diagram 230V 1N~ Home fin 4.5 kW, 6.0 kW, 7.5 kW and 9.0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ...

  • Seite 43: Wiring Diagrams

    Installation instructions, only for experts p. 17/26 4.7. Wiring diagrams HC4-FIN-45 HC4-FIN-60 4.5 kW 6.0 kW U V W N U V W N to the control unit to the control unit HC4-FIN-75 HC4-FIN-90 7.5 kW 9.0 kW U V W N U V W N to the control unit to the control unit...

  • Seite 44: Electrical Connection

    Installation instructions, only for experts p. 18/26 4.8. Electrical connection 1. Unscrew the screws 1 with a screwdriver. Remove the cover plate 2. Connection Home fin 4.5 kW, 6.0 kW, 7.5 kW and 9.0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1.

  • Seite 45: Starting Up

    Instructions for use for the user p. 19/26 5. Starting up 5.1. Filling the stone container WARNING! Risk of fire due to overheating If the sauna heater is used without sauna stones, the cabin walls will become extremely hot. This could cause fires. ●...

  • Seite 46: Heating Up For The First Time

    Instructions for use for the user p. 20/26 5.2. Heating up for the first time CAUTION! Formation of smoke and odours when heating up for the first time Working materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time.

  • Seite 47: Operation

    Instructions for use for the user p. 21/26 6. Operation WARNING! Risk of fire Flammable objects that are placed on the heater will ignite and cause fires. ● NEVER place flammable objects on the sauna heater. ● Make sure that NO flammable objects are located on the heater before operating it.

  • Seite 48: Maintenance

    Instructions for use for the user p. 22/26 7. Maintenance 7.1. Extended periods of non-use Moisture can accumulate in the heating rods in especially humid ambient con- ditions or during long periods of non-use. This is a physical process and not a manufacturer error.

  • Seite 49: Disposal

    Instructions for use for the user p. 23/26 1. Remove the old sauna stones. 2. Clear the stone container of limescale deposits, dust and other contamination. 3. Wash the stones thoroughly using water and a brush before use. Do not use any cleaning additives.

  • Seite 50: Problem-Solving By The Installation Engineer

    Instructions for use for the user p. 24/26 9. Problem-solving by the installation engineer Baking out of the heating rods Moisture can accumulate in the heating rods in especially humid ambient con- ditions or during long periods of non-use. This is a physical process and not a manufacturer error.

  • Seite 51: Technical Data

    Instructions for installation and use p. 25/26 10. Technical data The dimensions can be found in Fig. 8. Weight Power Minimum size of Article Cabin vol- without rating ventilation opening number ume [m stones [kW] [mm] [kg] HOME-F45 3 - 6 350 x 25 HOME-F60 5 - 9...
  • Seite 52 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Seite 53 Poêle de sauna Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI Français Version 08/18 d’ident.
  • Seite 54 Table des matières Concernant ces instructions Remarques importantes relatives à votre sécurité 2.1. Usage conforme 2.2. Consignes de sécurité pour le monteur 2.3. Consignes de sécurité pour l’utilisateur Description du produit 3.1. Contenu de la livraison 3.2. Fonctions du produit Montage et raccordement 4.1.
  • Seite 55 Entretien 7.1. Périodes d’arrêt prolongées 7.2. Nettoyage du poêle de sauna 7.3. Remplacement des pierres à sauna Élimination Dépannage par le monteur 10. Caractéristiques techniques...

  • Seite 56: Concernant Ces Instructions

    Instructions de montage et mode d’emploi p. 4/26 1. Concernant ces instructions Lisez attentivement les présentes instructions de montage et d’utilisation et conservez-les à proximité du sauna. Vous pourrez ainsi consulter à tout moment les informations relatives à son utilisation et à votre sécurité. Ces instructions de montage et d’utilisation sont également disponibles dans la rubrique de téléchargement de notre site Internet www.sentiotec.

  • Seite 57: Remarques Importantes Relatives À Votre Sécurité

    Instructions de montage et mode d’emploi p. 5/26 2. Remarques importantes relatives à votre sécurité Le poêle de sauna Home fin a été construit selon l’état de la tech- nique et les règles de sécurité reconnues. Cependant, des dangers peuvent survenir lors de l’utilisation. C’est pourquoi vous devez suivre les consignes de sécurité...

  • Seite 58: Consignes De Sécurité Pour Le Monteur

    Instructions de montage et mode d’emploi p. 6/26 2.2. Consignes de sécurité pour le monteur ● Les travaux de montage et de raccordement du poêle pour sauna doivent être effectués uniquement lorsque l’appareil n’est pas sous tension. ● Seul un électricien spécialisé ou une personne ayant une quali- fication similaire est habilité...

  • Seite 59: Consignes De Sécurité Pour L'utilisateur

    Instructions de montage et mode d’emploi p. 7/26 2.3. Consignes de sécurité pour l’utilisateur ● L’appareil ne doit pas être utilisé par des enfants de moins de 8 ans. ● L’appareil peut être utilisé par des enfants de plus de 8 ans, par des personnes ayant des capacités psychiques, sensorielles ou mentales limitées et par des personnes manquant d’expérience et de connaissances aux conditions suivantes :...
  • Seite 60 Instructions de montage et mode d’emploi p. 8/26 ● AVANT de commencer à utiliser le sauna, faites chauffer le poêle pour sauna pendant une demi-heure. Pendant ce temps, NE restez PAS dans la cabine de sauna. Ensuite, aérez bien la cabine de sauna (voir 5.2.

  • Seite 61: Description Du Produit

    Instructions de montage et mode d’emploi p. 9/26 3. Description du produit 3.1. Contenu de la livraison ● Poêle de sauna ● Instructions de montage et mode d’emploi 3.2. Fonctions du produit Le poêle pour sauna Home fin est un poêle pour sauna finlandais et permet de créer le climat typique du sauna finlandais, à...

  • Seite 62: Montage Et Raccordement

    Instructions de montage uniquement pour le personnel spécialisé P. 10/26 4. Montage et raccordement Tenez compte des points suivants lors de l’installation et du raccordement du poêle pour sauna : AVERTISSEMENT Risque d’électrocution ● Effectuez les travaux de montage et de raccordement du poêle pour sauna uniquement lorsque celui-ci n’est pas sous tension.

  • Seite 63: Distances De Sécurité

    Instructions de montage uniquement pour le personnel spécialisé P. 11/26 4.2. Distances de sécurité Respectez les distances de sécurité minimales indiquées sur la Fig. 1. Fig. 1 Distances de sécurité Home fin 4,5 kW, 6,0 kW, 7,5 kW et 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Dimensions en mm min 40...

  • Seite 64: Montage Sur La Paroi De La Cabine

    Instructions de montage uniquement pour le personnel spécialisé P. 12/26 4.3. Montage sur la paroi de la cabine Reportez-vous aux fig. 1, 2, 3 et 4 (pages 11, 12 et 13). 1. Fixez la barre de montage 1 horizontalement au mur avec les vis à bois 2 fournies.
  • Seite 65 Instructions de montage uniquement pour le personnel spécialisé P. 13/26 Fig. 3 Position de la barre de montage Home fin Dimensions en mm Fig. 4 Fixation Home fin (barre de montage)

  • Seite 66: Schéma De Raccordement Pour 400V 3N

    Instructions de montage uniquement pour le personnel spécialisé P. 14/26 4.4. Schéma de raccordement pour 400V 3N~ Fig. 5 Schéma de raccordement 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW et 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ...

  • Seite 67: Schéma De Raccordement Pour 230V 3

    Instructions de montage uniquement pour le personnel spécialisé P. 15/26 4.5. Schéma de raccordement pour 230V 3~ Fig. 6 Anschlussplan 230V 3~ Home fin 4,5 kW und 6,0 kW (HOME-F45 / HOME-F60) L1 L2 ϑ ϑ 230V 3~ 1 Commande de sauna 2 Sonde de température avec limiteur de température de sécurité...

  • Seite 68: Schéma De Raccordement Pour 230V 1N

    Instructions de montage uniquement pour le personnel spécialisé P. 16/26 4.6. Schéma de raccordement pour 230V 1N~ Fig. 7 Anschlussplan 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ...

  • Seite 69: Schémas De Câblage

    Instructions de montage uniquement pour le personnel spécialisé P. 17/26 4.7. Schémas de câblage HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N En direction En direction de la commande de la commande HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N...

  • Seite 70: Branchements Électriques

    Instructions de montage uniquement pour le personnel spécialisé P. 18/26 4.8. Branchements électriques 1. Desserrez les vis 1 à l’aide d’un tournevis. 2. Retirez le cache en tôle 2. Raccordement Home fin 4,5 kW, 6,0 kW, 7,5 kW et 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1.

  • Seite 71: Mise En Service

    Mode d’emploi pour l’utilisateur P. 19/26 5. Mise en service 5.1. Remplissage du réservoir de pierres AVERTISSEMENT Risque d'incendie dû à la surchauffe Si le poêle pour sauna est utilisé sans pierres à sauna, les parois de la cabine chauffent fortement. Cela peut provoquer des incendies. ●...

  • Seite 72: Premier Chauffage

    Mode d’emploi pour l’utilisateur P. 20/26 5.2. Premier chauffage PRUDENCE Formation de fumée et de mauvaises odeurs lors du premier chauffage Sur les thermoplongeurs neufs se trouvent des matières consommables issues du processus de fabrication. Celles-ci se décomposent lors du premier chauffage du poêle pour sauna.

  • Seite 73: Exploitation

    Mode d’emploi pour l’utilisateur P. 21/26 6. Exploitation AVERTISSEMENT Risque d’incendie Des objets inflammables se trouvant sur le poêle de sauna brûlant peuvent s’enflammer et provoquer des incendies. ● NE placez JAMAIS de matériaux inflammables sur le poêle. ● Assurez-vous qu’AUCUN objet inflammable ne se trouve sur le poêle pour sauna avant de mettre le sauna en marche.

  • Seite 74: Entretien

    Mode d’emploi pour l’utilisateur P. 22/26 7. Entretien 7.1. Périodes d’arrêt prolongées En cas d’humidité ambiante ou de longues périodes d’arrêt, de l’humidité s’accu- mule dans les thermoplongeurs. Il s’agit d’un phénomène physique et non d’un défaut de fabrication. L’humidité des thermoplongeurs peut provoquer le déclen- chement du disjoncteur.

  • Seite 75: Élimination

    Mode d’emploi pour l’utilisateur P. 23/26 1. Retirez les anciennes pierres à sauna. 2. Nettoyez le réservoir de pierres pour retirer les dépôts de calcaire, la pous- sière et autres impuretés. 3. Avant utilisation, nettoyez soigneusement les pierres pour sauna à l’eau, à...

  • Seite 76: Dépannage Par Le Monteur

    Mode d’emploi pour l’utilisateur P. 24/26 9. Dépannage par le monteur Chauffage des thermoplongeurs En cas d’humidité ambiante ou de longues périodes d’arrêt, de l’humidité peut s’accumuler dans les thermoplongeurs. Il s’agit d’un phénomène physique et non d’un défaut de fabrication. L’humidité des thermoplongeurs peut éventuellement provoquer le déclenchement du disjoncteur.

  • Seite 77: Caractéristiques Techniques

    Instructions de montage et mode d’emploi p. 25/26 10. Caractéristiques techniques Dimensions : reportez-vous à la Abb.8. Poids Puis- Volume Taille minimale sans Référence sance de la ca- de l'ouverture de ven- pierres [kW] bine [m tilation [mm] [kg] HOME-F45 De 3 à...
  • Seite 78 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Seite 79 Stufa per sauna Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW ISTRUZIONI D`USO E DI MONTAGGIO Italiano Versione 08/18 N.
  • Seite 80 Indice Informazioni sul presente manuale Importanti indicazioni per la sicurezza personale 2.1. Conformità d’uso 2.2. Indicazioni di sicurezza per l’installatore 2.3. Indicazioni di sicurezza per l’utilizzatore Descrizione del prodotto 3.1. Dotazione 3.2. Funzioni del prodotto Montaggio e collegamento 4.1. Luogo di installazione e posizione della sonda 4.2.
  • Seite 81 Manutenzione 7.1. Pause di funzionamento prolungate 7.2. Pulizia della stufa per sauna 7.3. Sostituzione delle pietre Smaltimento Risoluzione del problema con l’intervento di un installa- tore 10. Dati tecnici...

  • Seite 82: Informazioni Sul Presente Manuale

    Istruzioni d’uso e di montaggio P. 4/26 1. Informazioni sul presente manuale Leggere attentamente le presenti istruzioni di montaggio e d’uso e conservarle vicino alla sauna. Così è possibile controllare in qualsiasi momento le informazioni sulla sicurezza personale e sull’utilizzo della sauna. Le presenti istruzioni di montaggio e d’uso si trovano anche nell’area di download della nostra pagina web all’indirizzo: www.sentiotec.com/ downloads.

  • Seite 83: Importanti Indicazioni Per La Sicurezza Personale

    Istruzioni d’uso e di montaggio P. 5/26 2. Importanti indicazioni per la sicurezza personale La stufa per sauna Home fin è costruita secondo le regole di sicu- rezza tecniche riconosciute. Tuttavia, durante l’utilizzo, possono presentarsi pericoli. Osservare pertanto le seguenti indicazioni di sicurezza e le avvertenze speciali riportate nei singoli capitoli.

  • Seite 84: Indicazioni Di Sicurezza Per L'installatore

    Istruzioni d’uso e di montaggio P. 6/26 2.2. Indicazioni di sicurezza per l’installatore ● I lavori di montaggio e di collegamento della stufa per sauna devono essere eseguiti solo in assenza di tensione. ● Il montaggio deve essere eseguito solo da elettricisti o da persone con una qualifica simile.

  • Seite 85: Indicazioni Di Sicurezza Per L'utilizzatore

    Istruzioni d’uso e di montaggio P. 7/26 2.3. Indicazioni di sicurezza per l’utilizzatore ● Il dispositivo non deve essere utilizzato da bambini di età infe- riore agli 8 anni. ● Questo dispositivo può essere utilizzato da bambini sopra gli 8 anni di età, da persone con capacità...
  • Seite 86 Istruzioni d’uso e di montaggio P. 8/26 ● PRIMA dell’utilizzo iniziale della sauna, riscaldare la stufa per mezz’ora. NON rimanere nella cabina della sauna durante questo arco di tempo. Quindi aerare bene la cabina (vedi 5.2. Primo riscaldamento a pagina 20). ●...

  • Seite 87: Descrizione Del Prodotto

    Istruzioni d’uso e di montaggio P. 9/26 3. Descrizione del prodotto 3.1. Dotazione ● Stufa per sauna ● Istruzioni di montaggio e d’uso 3.2. Funzioni del prodotto La stufa per sauna Home fin è una stufa per sauna finlandese e consente la cre- azione di un clima tipico da 80 a 100 °C, con un’umidità...

  • Seite 88: Montaggio E Collegamento

    Istruzioni di montaggio solo per personale specializzato P. 10/26 4. Montaggio e collegamento Tenere presente i seguenti punti durante l’installazione e il collegamento della stufa per sauna: AVVERTENZA! Pericolo di scossa elettrica ● Eseguire i lavori di montaggio e collegamento alla stufa per sauna solo in assenza di tensione.

  • Seite 89: Distanze Di Sicurezza

    Istruzioni di montaggio solo per personale specializzato P. 11/26 4.2. Distanze di sicurezza Osservare le distanze di sicurezza minime indicate nella Fig. 1. Fig. 1 Distanze di sicurezza Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Dimensioni in mm min 40...

  • Seite 90: Montaggio Alla Parete Della Cabina

    Istruzioni di montaggio solo per personale specializzato P. 12/26 4.3. Montaggio alla parete della cabina Osservare le fig. 1, fig. 2, fig. 3 e fig. 4 (pagina 11, 12, 13). 1. Fissare orizzontalmente alla parete la barra di montaggio 1 con le viti in legno fornite 2.
  • Seite 91 Istruzioni di montaggio solo per personale specializzato P. 13/26 Fig. 3 Posizione della barra di montaggio Home fin Dimensioni in mm Fig. 4 Fissaggio di sicurezza Home fin (barra di montaggio)

  • Seite 92: Schema Di Collegamento Per 400V 3N

    Istruzioni di montaggio solo per personale specializzato P. 14/26 4.4. Schema di collegamento per 400V 3N~ Fig. 5 Schema di collegamento 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW e 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ...

  • Seite 93: Schema Di Collegamento Per 230V 3

    Istruzioni di montaggio solo per personale specializzato P. 15/26 4.5. Schema di collegamento per 230V 3~ Fig. 6 Anschlussplan 230V 3~ Home fin 4,5 kW und 6,0 kW (HOME-F45 / HOME-F60) L1 L2 ϑ ϑ 230V 3~ 1 Comando della sauna 2 Sonda termica con fusibile termico di protezione 3 Stufa della sauna 4 Alimentazione di corrente...

  • Seite 94: Schema Di Collegamento Per 230V 1N

    Istruzioni di montaggio solo per personale specializzato P. 16/26 4.6. Schema di collegamento per 230V 1N~ Fig. 7 Anschlussplan 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ...

  • Seite 95: Schemi Di Cablaggio

    Istruzioni di montaggio solo per personale specializzato P. 17/26 4.7. Schemi di cablaggio HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N al comando al comando HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N U V W N al comando al comando...

  • Seite 96: Collegamento Elettrico

    Istruzioni di montaggio solo per personale specializzato P. 18/26 4.8. Collegamento elettrico 1. Allentare le viti 1 con un cacciavite. 2. Rimuovere la lamiera di copertura 2. Collegamento Home fin 4,5 kW, 6,0 kW, 7,5 kW e 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1.

  • Seite 97: Messa In Funzione

    Istruzioni d’uso per l’utente P. 19/26 5. Messa in funzione 5.1. Riempimento del contenitore delle pietre AVVERTENZA! Pericolo d’incendio per surriscaldamento Se la stufa per sauna viene utilizzata senza pietre, le pareti della cabina si riscaldano molto. Per questo motivo possono verificarsi incendi. ●...

  • Seite 98: Primo Riscaldamento

    Istruzioni d’uso per l’utente P. 20/26 5.2. Primo riscaldamento ATTENZIONE! Formazione di fumo e odori durante il primo riscaldamento Sulle nuove resistenze si trovano materiali di consumo derivanti dal processo di produzione. Questi si disgregano al momento del primo riscaldamento della stufa. Ciò produce fumo e un odore sgradevole. In caso di inalazione, questi fumi e vapori sono nocivi per la salute.

  • Seite 99: Utilizzo

    Istruzioni d’uso per l’utente P. 21/26 6. Utilizzo AVVERTENZA! Pericolo di incendio Gli oggetti infiammabili che poggiano sulla stufa calda, infiammandosi causano incendi. ● NON posare MAI oggetti infiammabili sulla stufa. ● Prima di mettere in funzione la stufa per sauna, assicurarsi che su quest’ultima NON poggino oggetti infiammabili.

  • Seite 100: Manutenzione

    Istruzioni d’uso per l’utente P. 22/26 7. Manutenzione 7.1. Pause di funzionamento prolungate In caso di condizioni ambientali umide o in seguito a pause di funzionamento prolungate, si accumula umidità nelle resistenze. Questo è un processo fisico e non un errore del produttore. L’umidità nelle resistenze può far scattare l’in- terruttore differenziale di protezione.

  • Seite 101: Smaltimento

    Istruzioni d’uso per l’utente P. 23/26 1. Rimuovere le pietre vecchie. 2. Eliminare dal contenitore delle pietre residui di calcare, polvere e altre impurità. 3. Prima di utilizzare le pietre per la sauna, lavarle accuratamente con una spazzola e acqua. Non utilizzare additivi per la pulizia. 4.

  • Seite 102: Risoluzione Del Problema Con L'intervento Di Un Installatore

    Istruzioni d’uso per l’utente P. 24/26 9. Risoluzione del problema con l’intervento di un installatore Riscaldamento delle resistenze In caso di condizioni ambientali umide o in seguito a pause di funzionamento prolungate, può accumularsi umidità nelle resistenze. Questo è un processo fisico e non un errore del produttore.

  • Seite 103: Dati Tecnici

    Istruzioni d’uso e di montaggio P. 25/26 10. Dati tecnici Per le dimensioni consultare la Fig. 8. Volume Dimensione minima Peso sen- Numero Potenza della ca- bocchetta di aerazio- za pietre articolo [kW] bina [m ne [mm] [kg] HOME-F45 3 - 6 350 x 25 HOME-F60 5 - 9...
  • Seite 104 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Seite 105 Saunakachel Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW MONTAGE- EN GEBRUIKSAANWIJZING Nederlands Versie 08/18 Ident-nr. HOME-F-MA...
  • Seite 106 Inhoudsopgave 1. Over deze handleiding 2. Belangrijke aanwijzingen voor uw veiligheid 2.1. Beoogd gebruik 2.2. Veiligheidsaanwijzingen voor de monteur 2.3. Veiligheidsaanwijzingen voor de gebruiker 3. Productbeschrijving 3.1. Omvang van de levering 3.2. Productfuncties 4. Montage en aansluiting 4.1. Plaats van opstelling en voelerpositie 4.2.
  • Seite 107 7. Onderhoud 7.1. Langere bedrijfspauzes 7.2. Saunakachel reinigen 7.3. Saunastenen wisselen 8. Afvoer 9. Oplossen van problemen door de monteur 10. Technische gegevens...

  • Seite 108: Over Deze Handleiding

    Montage- en gebruiksaanwijzing pag. 4/26 1. Over deze handleiding Lees deze montage- en gebruiksaanwijzing goed door en bewaar deze in de buurt van de sauna. Zo kunt u te allen tijde informatie over uw veiligheid en de bediening nalezen. U vindt deze montage- en gebruiksaanwijzing ook in het downloadbereik van onze website www.sentiotec.com/downloads.

  • Seite 109: Belangrijke Aanwijzingen Voor Uw Veiligheid

    Montage- en gebruiksaanwijzing pag. 5/26 2. Belangrijke aanwijzingen voor uw veiligheid De saunakachel Home fin is gebouwd volgens de erkende veilig- heidstechnische regels. Toch kunnen bij het gebruik gevaren ont- staan. Neem daarom de volgende veiligheidsaanwijzingen en de speciale waarschuwingen in de afzonderlijke hoofdstukken in acht. 2.1.

  • Seite 110: Veiligheidsaanwijzingen Voor De Monteur

    Montage- en gebruiksaanwijzing pag. 6/26 2.2. Veiligheidsaanwijzingen voor de monteur ● Montage- en aansluitwerkzaamheden aan de saunakachel mogen uitsluitend in stroomloze toestand worden uitgevoerd. ● De montage mag alleen door een elektricien of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd. ● Op de plaats van opstelling moet een volledige scheidingsinrich- ting met complete uitschakeling overeenkomstig de overspan- ninsgcategorie III worden aangebracht.

  • Seite 111: Veiligheidsaanwijzingen Voor De Gebruiker

    Montage- en gebruiksaanwijzing pag. 7/26 2.3. Veiligheidsaanwijzingen voor de gebruiker ● Het apparaat mag niet door kinderen onder 8 jaar worden gebruikt. ● Het apparaat mag door kinderen boven 8 jaar, door personen met verminderde psychische, sensorische of mentale vaardigheden en door personen met gebrek aan ervaring en kennis worden gebruikt, mits: –...
  • Seite 112 Montage- en gebruiksaanwijzing pag. 8/26 ● Verwarm de saunakachel VOOR het eerste saunabad een half uur. Betreed gedurende deze tijd de saunacabine NIET. Venti- leer de saunacabine vervolgens grondig (zie 5.2. Eerste keer verwarmen op pagina 20). ● Raak de saunakachel tijdens bedrijf nooit aan. Het oppervlak van de saunakachel en de saunastenen worden zeer heet.

  • Seite 113: Productbeschrijving

    Montage- en gebruiksaanwijzing pag. 9/26 3. Productbeschrijving 3.1. Omvang van de levering ● Saunakachel ● Montage- en gebruiksaanwijzing 3.2. Productfuncties De saunakachel Home fin is een Finse saunakachel voor een voor de Finse sauna typisch saunaklimaat van 80 tot 100 °C bij een luchtvochtigheid van ca. 10%.

  • Seite 114: Montage En Aansluiting

    Montagehandleiding uitsluitend voor vakpersoneel pag. 10/26 4. Montage en aansluiting Neem volgende punten in acht bij het opstellen en aansluiten van de saunakachel: WAARSCHUWING! Stroomstoot-gevaar ● Voer de montage- en aansluitwerkzaamheden aan de saunakachel alleen in stroomloze toestand uit. ● De elektrische aansluiting mag alleen door een elektricien of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd.

  • Seite 115: Veiligheidsafstanden

    Montagehandleiding uitsluitend voor vakpersoneel pag. 11/26 4.2. Veiligheidsafstanden Neem de in de in afb. 1 aangegeven minimale veiligheidsafstanden in acht. afb. 1 Veiligheidsafstanden Home fin 4,5 kW, 6,0 kW, 7,5 kW en 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Afmetingen in mm min 40...

  • Seite 116: Montage Aan De Cabinewand

    Montagehandleiding uitsluitend voor vakpersoneel pag. 12/26 4.3. Montage aan de cabinewand Neem de afb. 1, afb. 2, afb. 3 en afb. 4 in acht (pagina 11, 12, 13). 1. Bevestig de montagelijst 1 horizontaal met meegeleverde houtschroe- ven 2 aan de wand. Neem hierbij de minimum afstanden van de kachel in acht in afb.
  • Seite 117 Montagehandleiding uitsluitend voor vakpersoneel pag. 13/26 afb. 3 Positie van de Home fin-montagestrip Afmetingen in mm afb. 4 Vastzetting Home fin (montagestrip)

  • Seite 118: Aansluitschema Voor 400V 3N

    Montagehandleiding uitsluitend voor vakpersoneel pag. 14/26 4.4. Aansluitschema voor 400V 3N~ afb. 5 Aansluitschema 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW en 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 400V 3N~ 3x 16A 1 Saunabesturing 2 Temperatuurvoeler met overtemperatuurbeveiliging...

  • Seite 119: Aansluitschema Voor 230V 3

    Montagehandleiding uitsluitend voor vakpersoneel pag. 15/26 4.5. Aansluitschema voor 230V 3~ afb. 6 Anschlussplan 230V 3~ Home fin 4,5 kW und 6,0 kW (HOME-F45 / HOME-F60) L1 L2 ϑ ϑ 230V 3~ 1 Saunabesturing 2 Temperatuurvoeler met oververhittingsbeveiliging 3 Saunakachel 4 Stroomvoorziening Koper-brug verwijderen...

  • Seite 120: Aansluitschema Voor 230V 1N

    Montagehandleiding uitsluitend voor vakpersoneel pag. 16/26 4.6. Aansluitschema voor 230V 1N~ afb. 7 Anschlussplan 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 230V 1N~ 1 Saunabesturing 2 Temperatuurvoeler met oververhittingsbeveiliging 3 Saunakachel...

  • Seite 121: Bedradingsschema's

    Montagehandleiding uitsluitend voor vakpersoneel pag. 17/26 4.7. Bedradingsschema’s HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N naar besturing naar besturing HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N U V W N naar besturing naar besturing...

  • Seite 122: Elektrische Aansluiting

    Montagehandleiding uitsluitend voor vakpersoneel pag. 18/26 4.8. Elektrische aansluiting 1. Draai de schroeven 1 los met een schroevendraaier. 2. Verwijder afdekplaat 2. Aansluiting Home fin 4,5 kW, 6,0 kW, 7,5 kW en 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1.

  • Seite 123: Inbedrijfstelling

    Gebruiksaanwijzing voor de gebruiker pag. 19/26 5. Inbedrijfstelling 5.1. Steenhouder vullen WAARSCHUWING! Brandgevaar door oververhitting Als de saunakachel zonder saunastenen wordt gebruikt, worden de cabinewanden zeer heet. Hierdoor kan brand ontstaan. ● Gebruik de saunakachel NOOIT zonder saunastenen. Het steenrooster 1 kan op twee verschil- lende hoogtes worden gemonteerd.

  • Seite 124: Eerste Keer Verwarmen

    Gebruiksaanwijzing voor de gebruiker pag. 20/26 5.2. Eerste keer verwarmen VOORZICHTIG! Rook- en geurvorming bij de eerste keer verwarmen Op nieuwe verwarmingsstaven bevinden zich bedrijfsstoffen van het productieproces. Deze verdwijnen bij de eerste keer verwarmen van de saunakachel. Hierbij ontstaan rook en een onaangename geur. Als u deze dampen of de rook inademt, is dit schadelijk voor uw gezondheid.

  • Seite 125: Bediening

    Gebruiksaanwijzing voor de gebruiker pag. 21/26 6. Bediening WAARSCHUWING! Brandgevaar Brandbare voorwerpen die op de hete saunakachel liggen kunnen ont- vlammen en brand veroorzaken. ● Leg NOOIT brandbare voorwerpen op de saunakachel. ● Controleer of GEEN brandbare voorwerpen op de saunakachel liggen, alvorens de saunakachel in te schakelen.

  • Seite 126: Onderhoud

    Gebruiksaanwijzing voor de gebruiker pag. 22/26 7. Onderhoud 7.1. Langere bedrijfspauzes In vochtige omgevingen of bij lange bedrijfspauzes verzamelt zich vocht in de verwarmingsstaven. Dit is een fysisch proces en geen fout van de fabrikant. De vochtigheid in de verwarmingsstaven kan leiden tot activering van de FI-veiligheidsschakelaar.

  • Seite 127: Afvoer

    Gebruiksaanwijzing voor de gebruiker pag. 23/26 1. Verwijder de oude saunastenen. 2. Verwijder kalkresten, stof en andere verontreinigingen van de steenhouder. 3. Borstel de saunastenen voor gebruik grondig met water. Gebruik geen reinigingsmiddelen. 4. Controleer de stenen voor vullen in de saunakachel op vreemde deeltjes en verwijder verpakkingsresten.

  • Seite 128: Oplossen Van Problemen Door De Monteur

    Gebruiksaanwijzing voor de gebruiker pag. 24/26 9. Oplossen van problemen door de monteur Verwarmingsstaven verwarmen Vochtige omgevingsomstandigheden of lange bedrijfspauzes kunnen leiden tot achterblijven van vocht in de verwarmingsstaven. Dit is een fysisch proces en geen fout van de fabrikant. De vochtigheid in de verwarmingsstaven kan even- tueel leiden tot de activering van de FI-veiligheidsschakelaar.

  • Seite 129: Technische Gegevens

    Montage- en gebruiksaanwijzing pag. 25/26 10. Technische gegevens De afmetingen staan in afb. 8. Gewicht Artikel- Vermo- Cabinevo- Minimumgrootte ven- zonder nummer gen [kW] lume [m tilatieopening [mm] stenen [kg] HOME-F45 3 - 6 350 x 25 HOME-F60 5 - 9 350 x 30 HOME-F75 7 - 13...
  • Seite 130 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Seite 131 Bastuaggregat Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW MONTERINGS- OCH BRUKSANVISNING Svenska Version 08/18 ID-nr: HOME-F-MA...
  • Seite 132 Innehållsförteckning Om monterings- och bruksanvisningen Viktig säkerhetsinformation 2.1. Ändamålsenlig användning 2.2. Säkerhetsanvisningar för installatören 2.3. Säkerhetsanvisningar för användaren Produktbeskrivning 3.1. Leveransomfattning 3.2. Funktioner Montering och anslutning 4.1. Uppställningsplats och givarposition 4.2. Säkerhetsavstånd 4.3. Montering på väggen 4.4. Kopplingsschema för 400V 3N~ 4.5.
  • Seite 133 Underhåll 7.1. Längre användningsuppehåll 7.2. Rengöring av bastuaggregatet 7.3. Byta bastustenar Avfallshantering Felavhjälpning utförd av installatören 10. Tekniska data...

  • Seite 134: Om Monterings- Och Bruksanvisningen

    Monterings- och bruksanvisning S. 4/26 1. Om monterings- och bruksanvisningen Läs hela monterings- och bruksanvisningen noga och förvara den sedan i när- heten av bastun. Du kan då när som helst läsa de specifika säkerhets- och användningsanvisningarna. Den här monterings- och bruksanvisningen kan även laddas ner från vår webbsida, www.sentiotec.com/downloads.

  • Seite 135: Viktig Säkerhetsinformation

    Monterings- och bruksanvisning S. 5/26 2. Viktig säkerhetsinformation Bastuaggregatet Home fin har konstruerats och tillverkats enligt vedertagna säkerhetstekniska regler. Det kan ända uppstå vissa risker under användningen. Följ alltid nedanstående säkerhetsan- visningar och observera de särskilda varningarna i resp. kapitel. 2.1.

  • Seite 136: Säkerhetsanvisningar För Installatören

    Monterings- och bruksanvisning S. 6/26 2.2. Säkerhetsanvisningar för installatören ● Bastuaggregatet får endast installeras och anslutas i spännings- löst tillstånd. ● Montering/installation får endast utföras av elektriker. ● På plats ska en allpolig frånskiljare med komplett avstängning enligt överspänningskategori III installeras. ●...

  • Seite 137: Säkerhetsanvisningar För Användaren

    Monterings- och bruksanvisning S. 7/26 2.3. Säkerhetsanvisningar för användaren ● Barn under 8 år får inte använda utrustningen. ● Under följande förutsättningar får utrustningen användas av barn över 8 år, av personer med nedsatt psykisk, sensorisk eller mental förmåga och av personer som saknar erfarenhet och kunskap om liknande utrustningar: –...
  • Seite 138 Monterings- och bruksanvisning S. 8/26 ● Värm upp bastuaggregatet en halvtimme INNAN du ska använda bastun för första gången. Vistas INTE i basturummet under denna tid. Vädra därefter basturummet ordentligt (se 5.2. Den första uppvärmningen på sidan 20). ● Vidrör aldrig bastuaggregatet när det är igång. Bastuaggregatets yta och bastustenarna blir mycket varma.

  • Seite 139: Produktbeskrivning

    Monterings- och bruksanvisning S. 9/26 3. Produktbeskrivning 3.1. Leveransomfattning ● Bastuaggregat ● Monterings- och bruksanvisning 3.2. Funktioner Bastuaggregatet Home fin är ett finskt bastuaggregat som skapar ett typiskt, finskt bastuklimat med en temperatur på mellan 80 och 100 °C och en luftfuktig- het på...

  • Seite 140: Montering Och Anslutning

    Monteringsanvisning endast för fackpersonal S. 10/26 4. Montering och anslutning Observera följande punkter vid installation och anslutning av bastuaggregatet: VARNING! Risk för elektriska stötar ● Montering/installation och anslutning av bastuaggregatet får endast göras i spänningslöst tillstånd. ● Elanslutningarna får endast utföras av utbildad elektriker. ●...

  • Seite 141: Säkerhetsavstånd

    Monteringsanvisning endast för fackpersonal S. 11/26 4.2. Säkerhetsavstånd Beakta säkerhetsavstånden som anges på Bild 1. Bild 1 Säkerhetsavstånd Home fin 4,5 kW, 6,0 kW, 7,5 kW och 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Mått i mm min 40...

  • Seite 142: Montering På Väggen

    Monteringsanvisning endast för fackpersonal S. 12/26 4.3. Montering på väggen Observera bild 1, bild 2, bild 3 och bild 4 (sidan 11, 12, 13). 1. Fäst monteringslisten 1 vågrätt på väggen med medföljande träskruvar 2. Observera min. avstånden till väggen, bild 1. 2.
  • Seite 143 Monteringsanvisning endast för fackpersonal S. 13/26 Bild 3 Position för monteringslist Home fin Mått i mm Bild 4 Fastsättning Home fin (monteringslist)

  • Seite 144: Kopplingsschema För 400V 3N

    Monteringsanvisning endast för fackpersonal S. 14/26 4.4. Kopplingsschema för 400V 3N~ Bild 5 Kopplingsschema 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW och 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 400V 3N~ 3x 16A 1 Styrenhet 2 Temperaturgivare med övertemperaturskydd...

  • Seite 145: Kopplingsschema För 230V 3

    Monteringsanvisning endast för fackpersonal S. 15/26 4.5. Kopplingsschema för 230V 3 Bild 6 Anschlussplan 230V 3~ Home fin 4,5 kW und 6,0 kW (HOME-F45 / HOME-F60) L1 L2 ϑ ϑ 230V 3~ 1 Styrenhet 2 Temperaturgivare med övertemperaturskydd 3 Bastuaggregat 4 Strömförsörjning Borttagning av kopparbryggan...

  • Seite 146: Kopplingsschema För 230V 1N

    Monteringsanvisning endast för fackpersonal S. 16/26 4.6. Kopplingsschema för 230V 1N~ Bild 7 Anschlussplan 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 230V 1N~ 1 Styrenhet 2 Temperaturgivare med övertemperaturskydd 3 Bastuaggregat...

  • Seite 147: Elscheman

    Monteringsanvisning endast för fackpersonal S. 17/26 4.7. Elscheman HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N till styrenheten till styrenheten HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N U V W N till styrenheten till styrenheten...

  • Seite 148: Elanslutning

    Monteringsanvisning endast för fackpersonal S. 18/26 4.8. Elanslutning 1. Lossa skruvarna 1 med en skruvmejsel. 2. Ta bort täckplåten 2. Anslutning Home fin 4,5 kW, 6,0 kW, 7,5 kW och 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1. Dra anslutningskabeln genom genomföringen 3. 2.

  • Seite 149: Idrifttagning

    Bruksanvisning för användaren: S. 19/26 5. Idrifttagning 5.1. Fylla på stenkorgen VARNING! Brandrisk på grund av överhettning Om bastuaggregatet används utan bastustenar blir bastuns väggar mycket varma. Detta kan orsaka eldsvåda. ● Använd INTE bastuaggregatet utan bastustenar. Stengallret 1 kan monteras i två olika höjdlägen.

  • Seite 150: Den Första Uppvärmningen

    Bruksanvisning för användaren: S. 20/26 5.2. Den första uppvärmningen AKTA! Rök- och luktutveckling vid den första uppvärmningen På nya värmestavar finns det rester från tillverkningsprocessen. Dessa bryts ner när bastuaggregatet värms upp för första gången. När detta sker bildas det rök och en obehaglig lukt. Inandning av röken och ångorna utgör en hälsofara.

  • Seite 151: Användning

    Bruksanvisning för användaren: S. 21/26 6. Användning VARNING! Brandrisk! Brännbara föremål som ligger på det varma bastuaggregatet kan antän- das och orsaka eldsvåda. ● Lägg ALDRIG brännbara föremål på bastuaggregatet. ● Kontrollera att det INTE finns några brännbara föremål på bastuag- gregatet innan bastuaggregat sätts igång.

  • Seite 152: Underhåll

    Bruksanvisning för användaren: S. 22/26 7. Underhåll 7.1. Längre användningsuppehåll Fuktiga omgivningar och långa användningsuppehåll leder till att fukt adsorberas i värmestavarna. Detta är ett fysikaliskt förlopp och inget tillverkningsfel. Fukten i värmestavarna kan leda till att FI-skyddsbrytaren löser ut. Låt i sådana fall en elektriker åtgärda felet (se kapitel 9.

  • Seite 153: Avfallshantering

    Bruksanvisning för användaren: S. 23/26 1. Ta bort de gamla bastustenarna. 2. Avlägsna kalkavlagringar, damm och andra föroreningar från stenkorgen. 3. Rengör först bastustenarna noga med vatten och en borste. Använd inga rengöringsmedel. 4. Kontrollera om det finns främmande partiklar på stenarna och ta bort alla förpackningsrester innan de läggs in i bastuaggregatet.

  • Seite 154: Felavhjälpning Utförd Av Installatören

    Bruksanvisning för användaren: S. 24/26 9. Felavhjälpning utförd av installatören Uppvärmning och torkning av värmestavarna Fuktiga omgivningar och långa användningsuppehåll kan leda till att fukt adsor- beras i värmestavarna. Detta är ett fysikaliskt förlopp och inget tillverkningsfel. Fukten i värmestavarna kan i vissa fall leda till att FI-skyddsbrytaren löser ut. I sådana fall ska bastuaggregatet värmas upp för torkning under uppsikt av en elektriker.

  • Seite 155: Tekniska Data

    Monterings- och bruksanvisning S. 25/26 10. Tekniska data Måttuppgifterna finns på Bild 8. Bastu- Ventilationsöppning- Vikt utan Artikel- Effekt rummets stenar nummer [kW] volym min. storlek [mm] [kg] HOME-F45 3–6 350 x 25 HOME-F60 5–9 350 x 30 HOME-F75 7–13 350 x 35 HOME-F90 8–14...
  • Seite 156 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES / ANTECKNINGAR ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...

  • Seite 157: Návod K Montáži A Použití

    Saunová kamna Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW NÁVOD K MONTÁŽI A POUŽITÍ česky Verze 08/18 Ident.
  • Seite 158 Obsah O tomto návodu Důležité pokyny pro vaši bezpečnost 2.1. Použití v souladu s určením 2.2. Bezpečnostní informace pro montéra 2.3. Bezpečnostní informace pro uživatele Popis výrobku 3.1. Rozsah dodávky 3.2. Funkce výrobku Montáž a připojení 4.1. Místo instalace a poloha čidla 4.2.
  • Seite 159 Údržba 7.1. Delší přestávky v provozu 7.2. Čistění saunových kamen 7.3. Výměna saunových kamenů Likvidace Řešení problémů montérem 10. Technické údaje...

  • Seite 160: O Tomto Návodu

    Návod k montáži a použití s. 4/26 1. O tomto návodu Tento návod k montáži a použití si důkladně pročtěte a uložte ho v blízkosti sau- ny. Tak si můžete vždy dodatečně přečíst informace o bezpečnosti a obsluze. Tento návod k montáži a použití naleznete také v sekci ke stažení na našem webu na adrese www.sentiotec.com/downloads.

  • Seite 161: Důležité Pokyny Pro Vaši Bezpečnost

    Návod k montáži a použití s. 5/26 2. Důležité pokyny pro vaši bezpečnost Saunová kamna Home fin byla vyrobena podle uznávaných bez- pečnostně-technických pravidel. Přesto mohou při jejich používání vznikat rizika. Dodržujte proto následující bezpečnostní pokyny a zvláštní výstražné pokyny uvedené v jednotlivých kapitolách. 2.1.

  • Seite 162: Bezpečnostní Informace Pro Montéra

    Návod k montáži a použití s. 6/26 2.2. Bezpečnostní informace pro montéra ● Montáž a připojení saunových kamen se smí provádět pouze ve stavu odpojení od napětí. ● Montáž smí provádět pouze kvalifikovaný elektrikář nebo jiná, srovnatelným způsobem kvalifikovaná osoba. ●...

  • Seite 163: Bezpečnostní Informace Pro Uživatele

    Návod k montáži a použití s. 7/26 2.3. Bezpečnostní informace pro uživatele ● Zařízení nesmí používat děti do 8 let věku. ● Zařízení smí používat děti ve věku nad 8 let, osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi a osoby s ne- dostatečnými zkušenostmi a znalosti za následujících podmínek: –...
  • Seite 164 Návod k montáži a použití s. 8/26 ● PŘED prvním saunováním saunová kamna na půl hodiny roze- hřejte. Během této doby se NEZDRŽUJTE v saunové kabině. Následně saunovou kabinu dobře vyvětrejte (viz 5.2. První na- hřívání na straně 20). ● Saunových kamen se během provozu nedotýkejte. Povrch sau- nových kamen a saunové...

  • Seite 165: Popis Výrobku

    Návod k montáži a použití s. 9/26 3. Popis výrobku 3.1. Rozsah dodávky ● Saunová kamna ● Návod k montáži a použití 3.2. Funkce výrobku Saunová kamna Home fin jsou finská saunová kamna a umožňují vytváření klimatu typického ve finské sauně při teplotě 80 až 100 °C a vlhkosti vzduchu asi 10 %.

  • Seite 166: Montáž A Připojení

    Návod k montáži a použití pouze pro kvalifikované pracovníky s. 10/26 4. Montáž a připojení Při instalaci a připojení saunových kamen zohledněte následující body: VÝSTRAHA! Nebezpečí úrazu elektrickým proudem ● Montáž a připojení saunových kamen provádějte pouze ve stavu bez napětí. ●...

  • Seite 167: Bezpečnostní Vzdálenosti

    Návod k montáži a použití pouze pro kvalifikované pracovníky s. 11/26 4.2. Bezpečnostní vzdálenosti Dodržujte minimální bezpečnostní vzdálenosti uvedené na Obr. 1. Obr. 1 Bezpečnostní vzdálenosti Home fin 4,5 kW, 6,0 kW, 7,5 kW a 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Rozměry v mm min 40...

  • Seite 168: Montáž Ke Stěně Kabiny

    Návod k montáži a použití pouze pro kvalifikované pracovníky s. 12/26 4.3. Montáž ke stěně kabiny Pracujte podle obr. 1, obr. 2, obr. 3 a obr. 4 (strana 11, 12, 13). 1. Upevněte montážní lištu 1 vodorovně ke stěně dodanými vruty 2. Dodržujte přitom minimální...
  • Seite 169 Návod k montáži a použití pouze pro kvalifikované pracovníky s. 13/26 Obr. 3 Umístění montážní lišty Home fin Rozměry v mm Obr. 4 Pojistka Home fin (montážní lišta)

  • Seite 170: Schéma Zapojení Pro 400V 3N

    Návod k montáži a použití pouze pro kvalifikované pracovníky s. 14/26 4.4. Schéma zapojení pro 400V 3N~ Obr. 5 Schéma zapojení 400V 3 N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW a 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ...
  • Seite 171 Návod k montáži a použití pouze pro kvalifikované pracovníky s. 15/26 4.5. Schéma zapojení pro 230V 3~ Obr. 6 Schéma zapojení 230V 3~ Home fin 4,5 kW und 6,0 kW (HOME-F45 / HOME-F60) L1 L2 ϑ ϑ 230V 3~ 1 Řídicí jednotka sauny 2 Čidlo teploty s pojistkou proti přehřátí...

  • Seite 172: Schéma Zapojení Pro 230V 1N

    Návod k montáži a použití pouze pro kvalifikované pracovníky s. 16/26 4.6. Schéma zapojení pro 230V 1N~ Obr. 7 Schéma zapojení 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ...

  • Seite 173: Schémata Zapojení

    Návod k montáži a použití pouze pro kvalifikované pracovníky s. 17/26 4.7. Schémata zapojení HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N k řídicí jednotce k řídicí jednotce HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N U V W N k řídicí...

  • Seite 174: Elektrické Připojení

    Návod k montáži a použití pouze pro kvalifikované pracovníky s. 18/26 4.8. Elektrické připojení 1. Povolte šroubovákem šrouby 1. 2. Sejměte krycí plech 2. Připojení systému Home fin 4,5 kW, 6,0 kW, 7,5 kW a 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1.

  • Seite 175: Uvedení Do Provozu

    Návod k použití pro uživatele s. 19/26 5. Uvedení do provozu 5.1. Plnění koše na kameny VÝSTRAHA! Riziko požáru přehřátím Pokud se saunová kamna používají bez saunových kamenů, stěny kabiny se silně zahřívají. To může být příčinou požáru. ● Saunová kamna NIKDY neuvádějte do provozu bez saunových kamenů.

  • Seite 176: První Nahřívání

    Návod k použití pro uživatele s. 20/26 5.2. První nahřívání OPATRNĚ! Při prvním rozehřívání vzniká kouř a je cítit zápach Na nových topných tyčích jsou provozní látky z výrobního procesu. Ty se při prvním rozehřívání saunových kamen rozkládají. Přitom vzniká kouř...

  • Seite 177: Obsluha

    Návod k použití pro uživatele s. 21/26 6. Obsluha VÝSTRAHA! Riziko požáru Hořlavé předměty položené na saunových kamnech se mohou vznítit a způsobit požár. ● Na saunová kamna NIKDY nepokládejte hořlavé předměty. ● Před uvedením saunových kamen do provozu se ujistěte, že na saunových kamnech neleží...

  • Seite 178: Údržba

    Návod k použití pro uživatele s. 22/26 7. Údržba 7.1. Delší přestávky v provozu Ve vlhkém prostředí nebo po dlouhých přestávkách v provozu se v topných tyčích hromadí vlhkost. Jedná se o fyzikální proces a není to žádná chyba výrobce. Vlhkost v topných tyčích může vést ke spuštění...
  • Seite 179 Návod k použití pro uživatele s. 23/26 1. Staré saunové kameny odstraňte. 2. Z koše na kameny odstraňte zbytky vodního kamene, prachu a jiných nečistot. 3. Saunové kameny před použitím důkladně očistěte kartáčem a omyjte vodou. Nepoužívejte žádné čisticí přísady. 4.

  • Seite 180: Řešení Problémů Montérem

    Návod k použití pro uživatele s. 24/26 9. Řešení problémů montérem Vyhřívání topných tyčí Ve vlhkém prostředí nebo po dlouhých přestávkách v provozu se v topných tyčích může hromadit vlhkost. Jedná se o fyzikální proces a není to žádná chyba výrobce.

  • Seite 181: Technické Údaje

    Návod k montáži a použití s. 25/26 10. Technické údaje Rozměry jsou uvedeny v části Obr. 8. Hmot- Minimální velikost Číslo Výkon Objem ka- nost bez odvětrávacího otvoru položky [kW] biny [m kamenů [mm] [kg] HOME-F45 3 - 6 350 x 25 HOME-F60 5 - 9 350 x 30...
  • Seite 182 POZNÁMKY / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Seite 183 Peč za savno Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW NAVODILA ZA MONTAŽO IN UPORABO slovenščina Izdaja 08/18 HOME-F-MA...
  • Seite 184 Kazalo vsebine K tem navodilom Pomembni napotki za vašo varnost 2.1. Uporaba skladna z določili 2.2. Varnostni napotki za monterja 2.3. Varnostni napotki za uporabnika Opis proizvoda 3.1. Dobavni obseg 3.2. Funkcije proizvoda Montaža in priključitev 4.1. Postavitveno mesto in položaj tipala 4.2.
  • Seite 185 Vzdrževanje 7.1. Daljši premori med obratovanji 7.2. Čiščenje peči za savno 7.3. Menjava kamenja za savno Odstranjevanje Reševanje problemov s strani monterja 10. Tehnični podatki...

  • Seite 186: K Tem Navodilom

    Navodila za montažo in uporabo S. 4/26 1. K tem navodilom Navodila za montažo in uporabo skrbno preberite in jih shranite v bližini savne. Tako lahko v vsakem trenutku ponovno preberete informacije o vaši varnosti in o upravljanju. Ta navodila za montažo in uporabo si lahko naložite z naše spletne strani www.sentiotec.com/downloads.

  • Seite 187: Pomembni Napotki Za Vašo Varnost

    Navodila za montažo in uporabo S. 5/26 2. Pomembni napotki za vašo varnost Peč za savno Home fin je zgrajena po priznanih varnostno tehničnih smernicah. Kljub temu pa lahko pri uporabi nastanejo nevarnosti. Zato sledite naslednjim varnostnim napotkom in posebnim opozo- rilom v posameznih poglavjih.

  • Seite 188: Varnostni Napotki Za Monterja

    Navodila za montažo in uporabo S. 6/26 2.2. Varnostni napotki za monterja ● Montažo in priključitvena dela na peči za savno se sme opraviti le v breznapetostnem stanju. ● Montažo sme opraviti le elektro strokovnjak ali kvalificirana oseba podobne stroke. ●...

  • Seite 189: Varnostni Napotki Za Uporabnika

    Navodila za montažo in uporabo S. 7/26 2.3. Varnostni napotki za uporabnika ● Naprave ne smejo uporabljati otroci mlajši od 8 let. ● Napravo smejo uporabljati otroci starejši od 8 let, osebe z zmanj- šanimi psihičnimi, senzoričnimi ali mentalnimi sposobnostmi in osebe s pomanjkljivimi izkušnjami in vedenjem le pod naslednjimi pogoji: –...
  • Seite 190 Navodila za montažo in uporabo S. 8/26 ● PRED prvo kopeljo v savni zagrejte peč za savno za pol ure. V tem času se NE zadržujte v kabini savne. Nato kabino savne dobro prezračite (glejte 5.2. Prvo zagrevanje na strani 20). ●...

  • Seite 191: Opis Proizvoda

    Navodila za montažo in uporabo S. 9/26 3. Opis proizvoda 3.1. Dobavni obseg ● Peč za savno ● Navodila za montažo in uporabo 3.2. Funkcije proizvoda Peč za savno Home fin je finska peč za savno in omogoča ustvarjanje za finsko savno značilne klime 80 do 100 °C pri zračni vlagi pribl.

  • Seite 192: Montaža In Priključitev

    Navodila za montažo – strokovno osebje S. 10/26 4. Montaža in priključitev Upoštevajtenaslednje točke pri postavitvi in priključitvi peči za savno: OPOZORILO! Nevarnost udara toka ● Montažo in priključitvena dela na peči za savno opravite le v bre- znapetostnem stanju. ●...

  • Seite 193: Varnostni Razmiki

    Navodila za montažo – strokovno osebje S. 11/26 4.2. Varnostni razmiki Upoštevajte minimalne varnostne razmike, ki so navedeni v Sl. 1. Sl. 1 Varnostni razmiki Home fin 4,5 kW, 6,0 kW, 7,5 kW in 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Mere v mm min 40...

  • Seite 194: Montaža Na Steno Kabine

    Navodila za montažo – strokovno osebje S. 12/26 4.3. Montaža na steno kabine Upoštevajte sl. 1, sl. 2, sl. 3 in sl. 4 (stran 11, 12, 13). 1. Montažno letev 1 pritrdite vodoravno s priloženimi lesnimi vijaki 2 na steno. Pri tem upoštevajte minimalne razmike peči na sl. 1. 2.
  • Seite 195 Navodila za montažo – strokovno osebje S. 13/26 Sl. 3 Položaj montažne letve Home fin Mere v mm Sl. 4 Varovalka Home fin (montažna letev)

  • Seite 196: Priključni Načrt Za 400V 3N

    Navodila za montažo – strokovno osebje S. 14/26 4.4. Priključni načrt za 400V 3N~ Sl. 5 Priključni načrt 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW in 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ...
  • Seite 197 Navodila za montažo – strokovno osebje S. 15/26 4.5. Priključni načrt za 230V 3~ Sl. 6 Anschlussplan 230V 3~ Home fin 4,5 kW und 6,0 kW (HOME-F45 / HOME-F60) L1 L2 ϑ ϑ 230V 3~ 1 krmiljenje savne 2 tipalo temperature z varovalko pred previsoko temperaturo 3 peč...

  • Seite 198: Priključni Načrt Za 230V 1N

    Navodila za montažo – strokovno osebje S. 16/26 4.6. Priključni načrt za 230V 1N~ Sl. 7 Anschlussplan 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ...

  • Seite 199: Sheme Priključitve In Ožičenja

    Navodila za montažo – strokovno osebje S. 17/26 4.7. Sheme priključitve in ožičenja HC4-FIN-45 HC4-FIN-60 4,5 kW 6,0 kW U V W N U V W N h krmiljenju h krmiljenju HC4-FIN-75 HC4-FIN-90 7,5 kW 9,0 kW U V W N U V W N h krmiljenju h krmiljenju...

  • Seite 200: Električna Priključitev

    Navodila za montažo – strokovno osebje S. 18/26 4.8. Električna priključitev 1. Z izvijačem popustite vijake 1. 2. Odstranite prekrivno pločevino 2. Priključitev Home fin 4,5 kW, 6,0 kW, 7,5 kW in 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1.

  • Seite 201: Zagon

    Navodila za uporabo – uporabnik S. 19/26 5. Zagon 5.1. Polnjenje posode za kamenje OPOZORILO! Nevarnost požara zaradi pregretja Če uporabite peč za savno brez kamenja, se stene kabine močno segrejejo. To lahko povzroči požare. ● Peči za savno NIKOLI ne zaženite brez kamenja za savno. Rešetko za kamenje 1 lahko montirate na dveh različnih višinah.

  • Seite 202: Prvo Zagrevanje

    Navodila za uporabo – uporabnik S. 20/26 5.2. Prvo zagrevanje PREVIDNOST! Nastanek dima in vonja ob prvem zagrevanju Na novih ogrevalnih palicah so obratovalne snovi iz postopka izdelave. Te se razkrojijo ob prvem zagrevanju peči za savno. Pri tem nastane dim in neprijeten vonj.

  • Seite 203: Upravljanje

    Navodila za uporabo – uporabnik S. 21/26 6. Upravljanje OPOZORILO! Nevarnost požara Gorljivi predmeti, ki ležijo na vroči peči, se vnamejo in povzročijo požare. ● NIKOLI ne položite gorljivih predmetov na peč. ● Prepričajte se, da na peči za savno ne ležijo NOBENI gorljivi pred- meti, šele nato zaženite peč...

  • Seite 204: Vzdrževanje

    Navodila za uporabo – uporabnik S. 22/26 7. Vzdrževanje 7.1. Daljši premori med obratovanji Ob vlažnih pogojih v okolici ali daljših premorih med obratovanji se v ogrevalnih palicah kopiči vlaga. To je fizikalni pojav in ni napaka proizvajalca. Vlaga v ogre- valnih palicah lahko povzroči sprožitev zaščitnega sikala FI.

  • Seite 205: Odstranjevanje

    Navodila za uporabo – uporabnik S. 23/26 1. Staro kamenje za savno odstranite. 2. Posodo za kamenje očistite ostankov kalcija, prahu in drugih nečistoč. 3. Pred uporabo kamenje za savno temeljito operite s ščetko in vodo. Ne upo- rabljajte dodatkov za čiščenje. 4.

  • Seite 206: Reševanje Problemov S Strani Monterja

    Navodila za uporabo – uporabnik S. 24/26 9. Reševanje problemov s strani monterja Ohlajanje ogrevalnih palic Ob vlažnih pogojih v okolici ali daljših premorih med obratovanji se lahko v ogrevalnih palicah kopiči vlaga. To je fizikalni pojav in ni napaka proizvajalca. Vlaga v ogrevalnih palicah lahko povzroči sprožitev zaščitnega stikala FI.

  • Seite 207: Tehnični Podatki

    Navodila za montažo in uporabo S. 25/26 10. Tehnični podatki Dimenzije najdete na Sl. 8. Volumen Minimalna velikost Teža brez Moč Štev. artikla kabine prezračevalna kamenja [kW] odprtina[mm] [kg] HOME-F45 3–6 350 x 25 HOME-F60 5–9 350 x 30 HOME-F75 7–13 350 x 35 HOME-F90...
  • Seite 208 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES / BELEŽKE ………………………………………………….....…………………………………………………………… ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Seite 209 Kiuas Home fin HOME-F45 / 1-039-794: Home fin 4,5 kW HOME-F60 / 1-039-795: Home fin 6,0 kW HOME-F75 / 1-039-796: Home fin 7,5 kW HOME-F90 / 1-039-797: Home fin 9,0 kW ASENNUS- JA KÄYTTÖOHJEET Suomi Versio 08/18 Tunniste- nro HOME-F-MA...
  • Seite 210 Sisällysluettelo Sananen näistä ohjeista TÄRKEITÄ OHJEITA turvallisuutesi varmistamiseksi 2.1. Käyttötarkoitus 2.2. Turvaohjeita asentajalle 2.3. Turvaohjeita käyttäjälle Tuotekuvaus 3.1. Toimituskokonaisuus 3.2. Tuotteen toiminnot Asennus ja liitäntä 4.1. Sijoituspaikka ja anturin sijainti 4.2. Suojaetäisyydet 4.3. Asennus saunahuoneen seinään 4.4. Liitäntäkaavio, malli 400V 3N~ 4.5.
  • Seite 211 Huolto 7.1. Pidemmät käyttökatkokset 7.2. Kiukaan puhdistaminen 7.3. Kiuaskivien vaihtaminen Hävittäminen Asentajan ongelmanratkaisuja 10. Tekniset tiedot...

  • Seite 212: Sananen Näistä Ohjeista

    Asennus-ja käyttöohjeet s. 4/26 1. Sananen näistä ohjeista Lue nämä asennus- ja käyttöohjeet huolellisesti läpi ja säilytä niitä saunan lähellä. Näin voit katsoa turvallisuuttasi sekä käyttöä koskevia tietoja milloin tahansa. Asennus- ja käyttöohjeet saat myös Internet-sivujemme materiaalinla- tausosiosta osoitteesta www.sentiotec.com/downloads. Symbolit ja varoitukset Näissä...

  • Seite 213: Tärkeitä Ohjeita Turvallisuutesi Varmistamiseksi

    Asennus-ja käyttöohjeet s. 5/26 2. TÄRKEITÄ OHJEITA turvallisuutesi varmistamiseksi Home fin -kiuas on valmistettu hyväksyttyjen turvallisuusteknisten sääntöjen mukaan. Käytön yhteydessä voi silti ilmetä vaaroja. Nou- data siksi seuraavia turvaohjeita ja yksittäisissä luvuissa annettuja erityisiä varoituksia. 2.1. Käyttötarkoitus Home fin -kiuasta saa käyttää saunahuoneiden lämmittämiseen ainoastaan ohjauskeskuksella, jossa ei ole etäkäynnistystoimintoa.

  • Seite 214: Turvaohjeita Asentajalle

    Asennus-ja käyttöohjeet s. 6/26 2.2. Turvaohjeita asentajalle ● Kiukaan parissa tehtävät asennus- ja liitäntätyöt saa suorittaa vain silloin, kun kiuas ei ole kytkettynä virtalähteeseen. ● Vain sähköalan ammattilainen tai vastaavan pätevyyden omaava henkilö saa suorittaa asennuksen. ● Asiakkaan on järjestettävä ylijännitekategorian III mukainen kaikkinapainen erotuslaite, joka takaa täyden katkaisun.

  • Seite 215: Turvaohjeita Käyttäjälle

    Asennus-ja käyttöohjeet s. 7/26 2.3. Turvaohjeita käyttäjälle ● Alle 8-vuotiaat lapset eivät saa käyttää laitetta. ● Yli 8-vuotiaat lapset, fyysisiltä, sensorisilta tai henkisiltä kyvyiltään rajoittuneet henkilöt sekä henkilöt, joiden kokemus ja tiedot ovat puutteellisia, saavat käyttää laitetta seuraavin ehdoin: – jos he ovat valvonnan alaisia. –...
  • Seite 216 Asennus-ja käyttöohjeet s. 8/26 ● Lämmitä kiuasta puoli tuntia ENNEN ensimmäistä saunomista. ÄLÄ oleskele tänä aikana saunahuoneessa. Tuuleta saunahuone lopuksi hyvin (katso 5.2. Ensimmäinen lämmityskerta sivulla 20). ● Älä koske kiukaaseen käytön aikana. Kiukaan pinta ja kivet kuumenevat hyvin voimakkaasti. ●...

  • Seite 217: Tuotekuvaus

    Asennus-ja käyttöohjeet s. 9/26 3. Tuotekuvaus 3.1. Toimituskokonaisuus ● Kiuas ● Asennus- ja käyttöohjeet 3.2. Tuotteen toiminnot Sauna fin -kiuas on suomalainen kiuas ja se mahdollistaa suomalaisille saunoille tyypillisen 80...100 °C:een saunomislämpötilan ilmankosteuden ollessa noin 10 %.

  • Seite 218: Asennus Ja Liitäntä

    Asennusohjeet henkilöstö s. 10/26 4. Asennus ja liitäntä Huomaa seuraavat kohdat, kun asennat ja liität kiuasta: VAROITUS! Sähköiskuvaara ● Suorita kiukaan asennus- ja liitäntätyöt ainoastaan sen ollessa jännitteetön. ● Vain sähköalan ammattilainen tai vastaavan pätevyyden omaava henkilö saa suorittaa sähköliitännät. ●...

  • Seite 219: Suojaetäisyydet

    Asennusohjeet henkilöstö s. 11/26 4.2. Suojaetäisyydet Ota vähimmäissuojaetäisyydet huomioon, ks. Kuva 1. Kuva 1 Suojaetäisyydet Home fin 4,5 kW, 6,0 kW, 7,5 kW ja 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) Mittayksikkö mm min 40...

  • Seite 220: Asennus Saunahuoneen Seinään

    Asennusohjeet henkilöstö s. 12/26 4.3. Asennus saunahuoneen seinään Huomaa kuva 1, kuva 2, kuva 3 ja kuva 4 (sivut 11, 12, 13). 1. Kiinnitä asennuslista 1 seinään vaakasuoraan oheisilla puuruuveilla 2. Huomaa tällöin kiukaan suojaetäisyydet kuvassa 1. 2. Aseta kiuas 3 asennuslistaan ylhäältä alaspäin. Varmista, että kiuas on samassa tasossa asennuslistan kanssa.
  • Seite 221 Asennusohjeet henkilöstö s. 13/26 Kuva 3 Home fin -asennuslistan paikka Mittayksikkö mm Kuva 4 Home fin -sulake (asennuslista)

  • Seite 222: Liitäntäkaavio, Malli 400V 3N

    Asennusohjeet henkilöstö s. 14/26 4.4. Liitäntäkaavio, malli 400V 3N~ Kuva 5 Liitäntäkaavio 400V 3N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW ja 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 400V 3N~ 3x 16A 1 ohjauskeskus 2 ylikuumenemissuojalla varustettu lämpötila-anturi 3 kiuas...
  • Seite 223 Asennusohjeet henkilöstö s. 15/26 4.5. Liitäntäkaavio, malli 230V 3~ Kuva 6 Anschlussplan 230V 3~ Home fin 4,5 kW und 6,0 kW (HOME-F45 / HOME-F60) L1 L2 ϑ ϑ 230V 3~ 1 ohjauskeskus 2 ylikuumenemissuojalla varustettu lämpötila-anturi 3 kiuas 4 sähkönsyöttö Kuparisilloituksen poistaminen...

  • Seite 224: Liitäntäkaavio, Malli 230V 1N

    Asennusohjeet henkilöstö s. 16/26 4.6. Liitäntäkaavio, malli 230V 1N~ Kuva 7 Anschlussplan 230V 1N~ Home fin 4,5 kW, 6,0 kW, 7,5 kW und 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) L1 L2 ϑ ϑ 230V 1N~ 1 ohjauskeskus 2 ylikuumenemissuojalla varustettu lämpötila-anturi 3 kiuas 4 sähkönsyöttö...

  • Seite 225: Johdotuskaaviot

    Asennusohjeet henkilöstö s. 17/26 4.7. Johdotuskaaviot HOME-F45 HOME-F60 4,5 kW 6,0 kW U V W N U V W N ohjaukseen ohjaukseen HOME-F75 HOME-F90 7,5 kW 9,0 kW U V W N U V W N ohjaukseen ohjaukseen...

  • Seite 226: Sähköliitäntä

    Asennusohjeet henkilöstö s. 18/26 4.8. Sähköliitäntä 1. Avaa ruuvit 1 ruuvimeisselillä. 2. Irrota katepelti 2. Liitäntä Home fin 4,5 kW, 6,0 kW, 7,5 kW ja 9,0 kW (HOME-F45 / HOME-F60 / HOME-F75 / HOME-F90) 1. Vedä liitäntäjohto läpiviennin 3 kautta. 2.

  • Seite 227: Käyttöönotto

    Ohjeet käyttäjille s. 19/26 5. Käyttöönotto 5.1. Kivitilan täyttäminen VAROITUS! Ylikuumentuminen aiheuttaa palovaaran Jos kiuasta käytetään ilman kiviä, saunahuoneen seinät kuumenevat voimakkaasti. Se voi aiheuttaa tulipalon. ● Kiuasta EI KOSKAAN saa käyttää ilman kiuaskiviä. Kiviritilän 1 voi asentaa kahteen eri korkeu- teen.

  • Seite 228: Ensimmäinen Lämmityskerta

    Ohjeet käyttäjille s. 20/26 5.2. Ensimmäinen lämmityskerta VARO! Ensilämmityksen aikana syntyy savua ja hajua Uusissa lämmitysvastuksissa on valmistusprosessista jääneitä käyttöai- neita. Nämä tuhoutuvat ensimmäisellä lämmityskerralla. Samalla syntyy savua ja epämiellyttävää hajua. Näiden höyryjen tai savun hengittäminen on terveydelle haitallista. Kun otat kiukaan käyttöön ensimmäistä kertaa ja kun kiukaan lämmitys- vastukset on vaihdettu, tee seuraavat työvaiheet.

  • Seite 229: Käyttö

    Ohjeet käyttäjille s. 21/26 6. Käyttö VAROITUS! Palovaara Kuumalla kiukaalla olevat tulenarat esineet syttyvät ja aiheuttavat tulipalon. ● ÄLÄ KOSKAAN laske tulenarkoja esineitä kiukaalle. ● Varmista, että kiukaalla EI ole tulenarkoja esineitä, kun otat kiukaan käyttöön. 6.1. Kiukaan käyttö Kiuasta käytetään ohjauskeskuksella. Tietoa ohjauskeskuksen käytöstä saat käytettävän laitteen käyttöohjeesta.

  • Seite 230: Pidemmät Käyttökatkokset

    Ohjeet käyttäjille s. 22/26 7. Huolto 7.1. Pidemmät käyttökatkokset Kosteissa ympäristöolosuhteissa tai käyttökatkosten kestäessä pitkään lämmi- tysvastuksiin kertyy kosteutta. Tämä on fysikaalinen ilmiö, eikä siis valmistajan virhe. Lämmitysvastusten kosteus voi aiheuttaa FI-suojakytkimen laukeamisen. Jos näin tapahtuu, ota yhteyttä sähköalan ammattilaiseen vian korjaamiseksi (katso kappale 9.
  • Seite 231 Ohjeet käyttäjille s. 23/26 1. Poista vanhat kiuaskivet. 2. Puhdista kivitila kalkista, pölystä ja muusta liasta. 3. Pese kiuaskivet ennen käyttöä huolellisesti harjalla ja vedellä. Älä käytä puhdistuslisäaineita. 4. Ennen kuin ladot kivet kiukaaseen, tarkista, että kivien joukossa ei ole vieraita esineitä...

  • Seite 232: Asentajan Ongelmanratkaisuja

    Ohjeet käyttäjille s. 24/26 9. Asentajan ongelmanratkaisuja Lämmitysvastusten lämmittäminen Kosteissa ympäristöolosuhteissa tai käyttökatkosten kestäessä pitkään lämmitys- vastuksiin voi kertyä kosteutta. Tämä on fysikaalinen ilmiö, eikä siis valmistajan virhe. Lämmitysvastusten kosteus voi joissain tilanteissa aiheuttaa FI-suojakyt- kimen laukeamisen. Jos näin tapahtuu,kiuasta täytyy lämmittää sähköalan ammattilaisen valvonnas- sa.

  • Seite 233: Tekniset Tiedot

    Asennus-ja käyttöohjeet s. 25/26 10. Tekniset tiedot Mitat, ks. Kuva 8. Sauna- Paino Tuote- Teho huoneen Tuuletusaukon ilman kiviä numero [kW] tilavuus vähimmäiskoko [mm] [kg] HOME-F45 3 - 6 350 x 25 HOME-F60 5 - 9 350 x 30 HOME-F75 7 - 13 350 x 35 HOME-F90...
  • Seite 234 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com...
  • Seite 235 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
  • Seite 236 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com...

Diese Anleitung auch für:

Sentiotec home-f45Sentiotec home-f60Sentiotec home-f75Sentiotec home-f90Sentiotec 1-039-797Sentiotec 1-039-794 ... Alle anzeigen

Inhaltsverzeichnis
