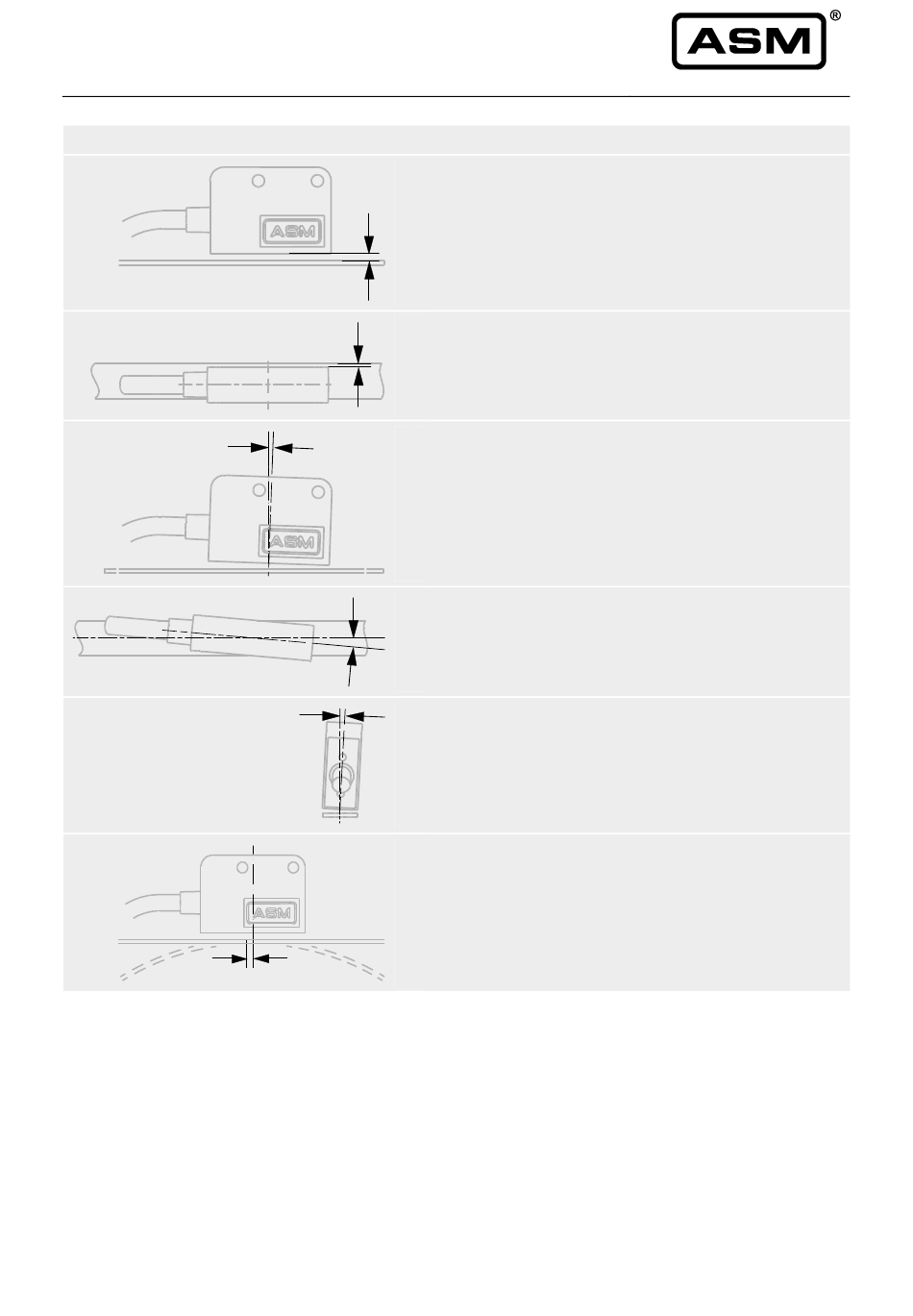

Einbautoleranzen Sensorkopf
Bei Überschreiten der zulässigen Führungstoleranzen oder der maximalen Verfahrgeschwindigkeit wird das
Status-Ausgangssignal (Option Z3) sowie die Statusanzeige aktiviert.
Die Geschwindigkeitstoleranz ergibt sich aus der auf dem Typenschild vermerkten maximalen
Impulsfrequenz und der Auflösung:
V
[m/s] = (Auflösung [µm] x 4 x Impulsfrequenz [kHz] / 1000) - 20%
max
Beispiel: Auflösung 50 µm, Impulsfrequenz 50 kHz
V
= (50 x 4 x 50 / 1000) - 20% = 8 m/s
max
Pos : 22 /Bedienungs anl eitungen/Posimag/M ontag e_M agnetband @ 4\mod_1494315692956_6.doc x @ 40607 @ @ 1
Version 2.1.0
www.asm-sensor.com
0,1 ... 0,8 mm (magnetische Teilungsperiode 2mm)
0,1 ... 2 mm (magnetische Teilungsperiode 5mm)
Der Sensorkopf darf das Magnetband nicht berühren!
±1mm
±2°
±5°
±3°
Lagetoleranz messaktiver Bereich
±1 mm
