posimag
Magnetband-Positionssensoren und Magnetische Inkremental-Encoder
Pos : 30 /D atenblätter/Posirot/Module_Arc hi v/PMIS_PMIR/M aßz eic hnung en/MaZ ei_PMIR 7_N_M ontag emögl. @ 1\mod_1400664668663_6.doc x @ 9598 @ @ 1

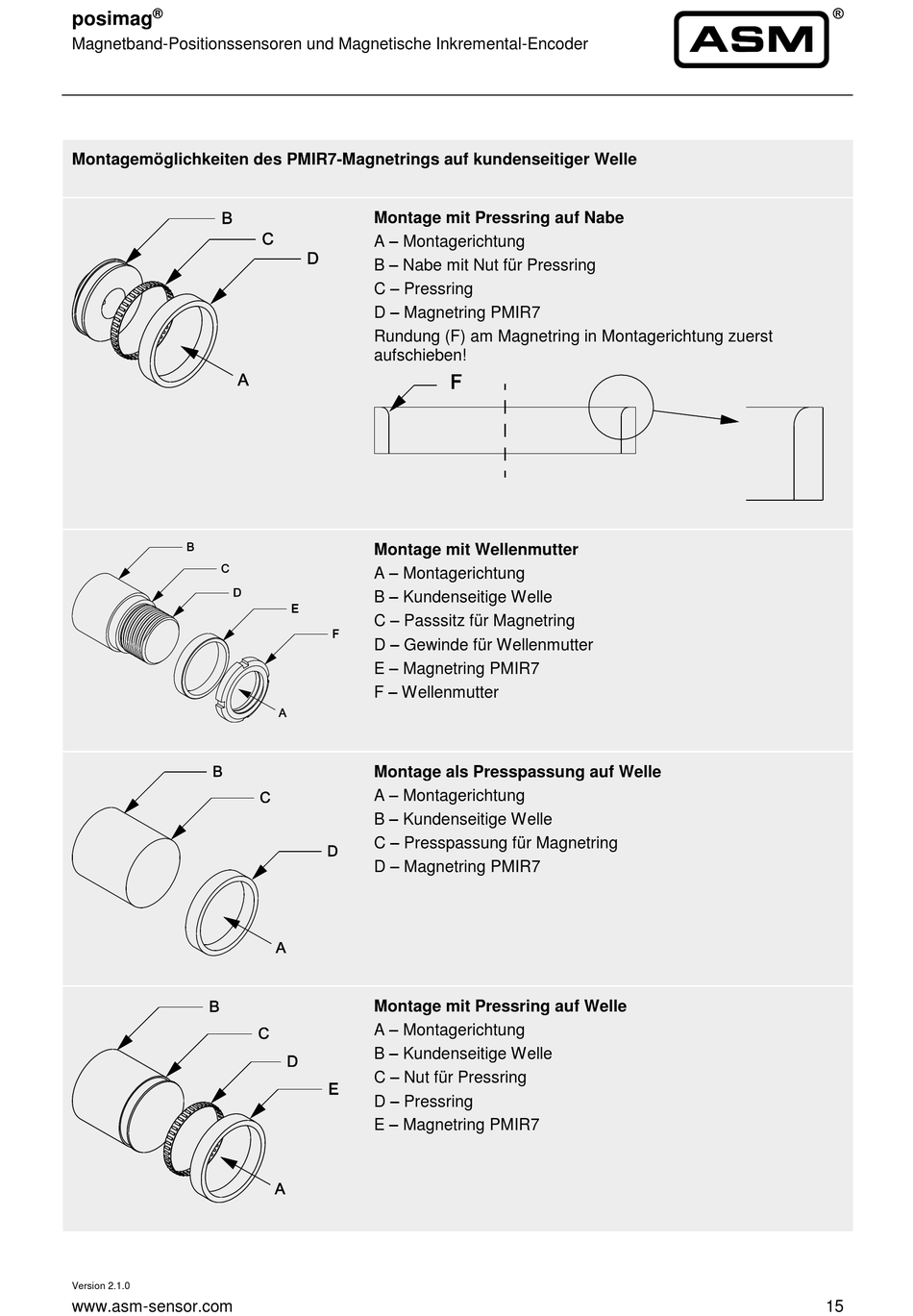

Montagemöglichkeiten des PMIR7-Magnetrings auf kundenseitiger Welle
Version 2.1.0
www.asm-sensor.com
Montage mit Pressring auf Nabe
A – Montagerichtung
B – Nabe mit Nut für Pressring
C – Pressring
D – Magnetring PMIR7
Rundung (F) am Magnetring in Montagerichtung zuerst
aufschieben!
Montage mit Wellenmutter
A – Montagerichtung
B – Kundenseitige Welle
C – Passsitz für Magnetring
D – Gewinde für Wellenmutter
E – Magnetring PMIR7
F – Wellenmutter
Montage als Presspassung auf Welle
A – Montagerichtung
B – Kundenseitige Welle
C – Presspassung für Magnetring
D – Magnetring PMIR7
Montage mit Pressring auf Welle
A – Montagerichtung
B – Kundenseitige Welle
C – Nut für Pressring
D – Pressring
E – Magnetring PMIR7
15
