ASM posimag lin Montage- Und Bedienungsanleitung Seite 14

®
posimag
Magnetband-Positionssensoren und Magnetische Inkremental-Encoder
PMIS3 und PMHP
Pos : 29 /########### Sei tenumbruch ################################### @ 0\mod_1353584168894_0.doc x @ 334 @ @ 1
14

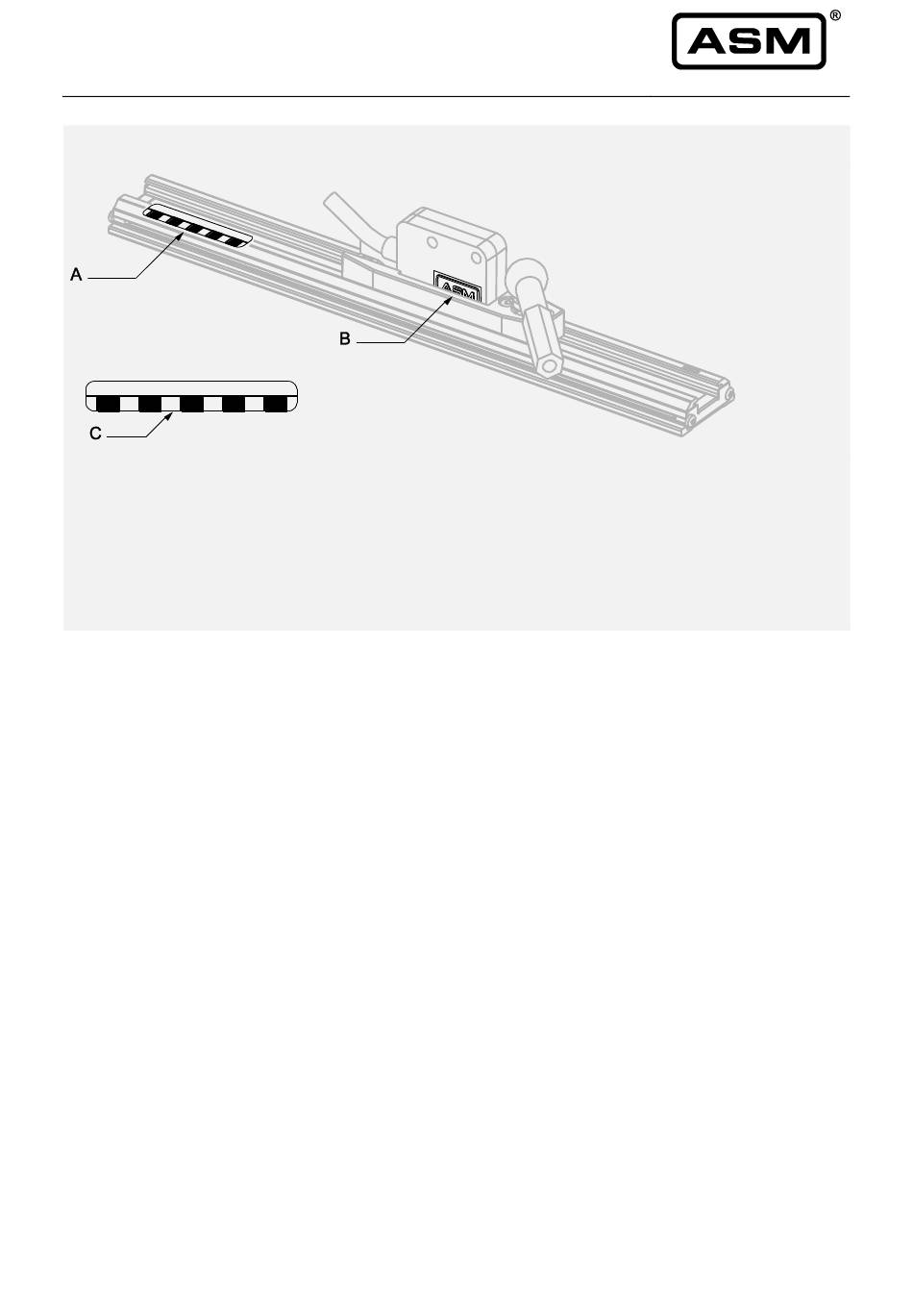

A – Markierung des Magnetbands (Aufkleber)
B – Markierung Vorderseite des Sensorkopfs (=ASM-Logo)
Korrekte Orientierung:
• Markierung am Sensorkopf (B) nach vorne
• gestrichelte Seite der Maßbandmarkierung (C) nach vorne
(=Inkrementalspur des Magnetbands)
Version 2.1.0
