3 Montage und Inbetriebnahme
Pos : 18 /D atenblätter/Posi mag/Ü bersicht_PM @ 7 \mod_1543224506182_6.doc x @ 60061 @ 2 @ 1
3.1 Übersicht
®
Ein posimag
-Messsystem besteht aus folgenden Komponenten:
Sensorkopf PMIS3 oder PMIS4,
Magnetband PMIB3, PMFP oder PMHP oder Magnetring PMIR4, PMIR5 oder PMIR7,
Zubehör wie Gleitwagen PMGW3
• Sensorkopf und Magnetband/Magnetring müssen die gleiche magnetische Teilungsperiode aufweisen.
• Die dem Sensor nachfolgende Zähleinrichtung muss die für den Sensor festgelegte maximale
Impulsfrequenz verarbeiten können.

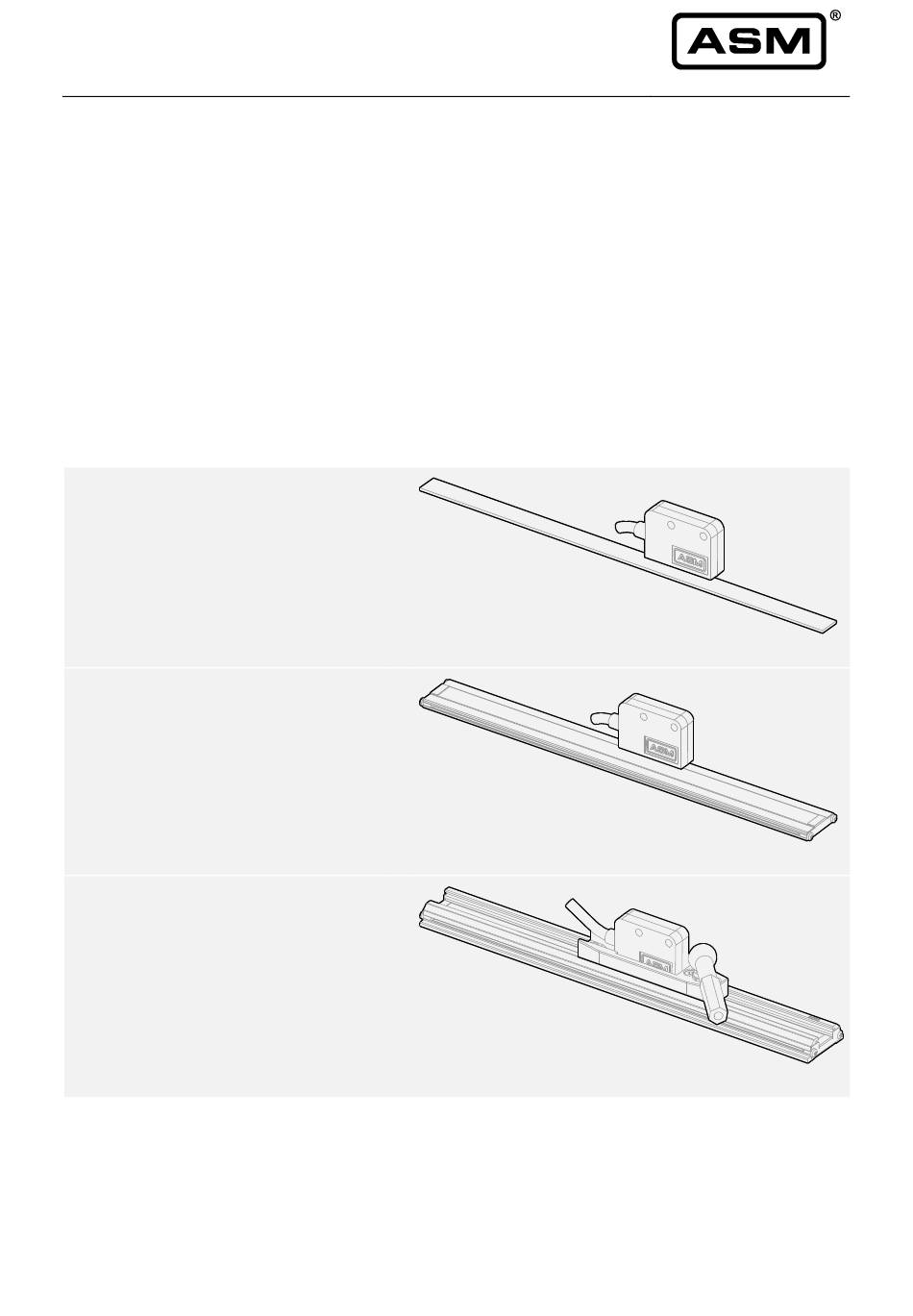

Ungeführter Sensorkopf PMIS3
Magnetband PMIB3
Ungeführter Sensorkopf PMIS3
Magnetband im Flachprofil PMFP
Geführter Sensorkopf PMIS3 und
Gleitwagen PMGW3
Magnetband im Hochprofil PMHP
