6.3 Durchflussmesser anschließen
6.3.1

Anschluss des Durchflussmessers an den Messumformer

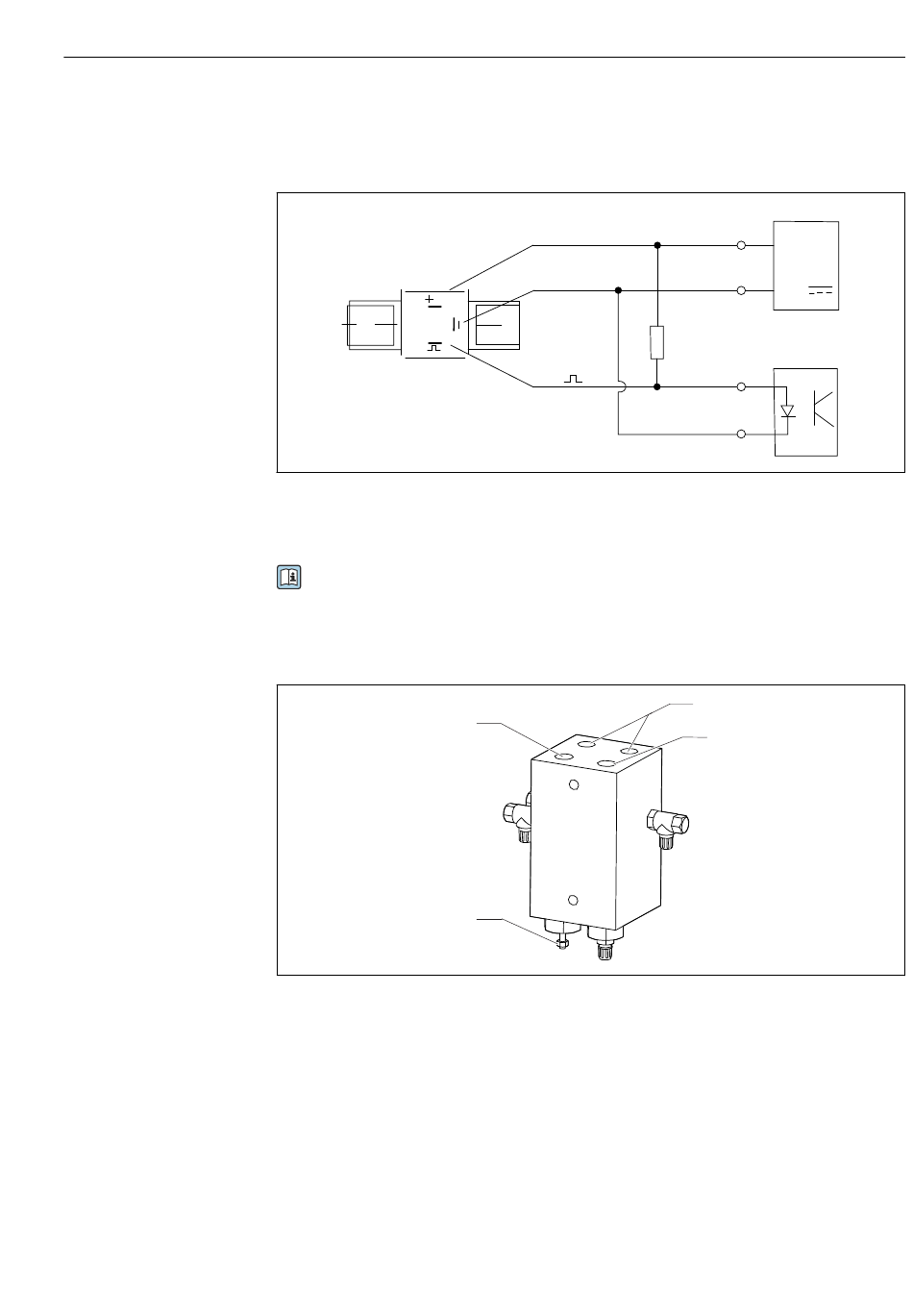

 12 Anschluss Messumformer
A Wiederstand = 1 - 1,2 kOhm
Detaillierte Informationen zum Anschluss: Betriebsanleitung des jeweiligen Messum-
formers.
6.4 Potentialausgleich anschließen
 13 Armatur
1 Anschluss PG 13,5 mm (0,5 in) x 120 mm (4,7 in), z. B. für pH-Sensor CPS11D
2 Anschluss NPT ½" Leitfähigkeitssensor
3 Anschluss PG 13,5 mm (0,5 in) x 120 mm (4,7 in), z. B. für Sauerstoffsensor COS22D
4 Schraube M4 für den Potentialausgleich der pH-Messung
Bei Anwendung der pH-Messung muss der Potentialausgleich mit dem Messumformer
sichergestellt werden. Der Potentialausgleich führt dazu, dass Ladungsspannungen in der
Armatur abgeführt werden und dass die pH-Messung nicht beeinflusst wird.
‣
Die Schraube M4 für den Potentialausgleich (Mindestquerschnitt Potentialausgleichs-
leitung 1 mm 2 (0,002 in
+
-
1
4
2 )) an der Armatur anbringen.
Elektrischer Anschluss
DIO
47
48
A
Dig.in
91
92
2
3
A0037596
A0037362
