Elektrischer Anschluss
20
6
Elektrischer Anschluss
6.1
Sensor anschließen
Betriebsanleitung des jeweiligen Sensors
6.2
Temperaturschutzventil (TSV) anschließen
6.2.1
Funktion der Temperaturschutzeinrichtung
Bei zu hoher Probentemperatur wird die Temperaturschutzeinrichtung ausgelöst. Diese
unterbricht den Probenstrom nach dem Kühler, damit keine heiße Probe zum Analyseteil
gelangt.
Der erste der verbauten Sensoren, z. B. der Leitfähigkeitssensor, dient unter anderem zur
Temperaturmessung. Da sich die Temperaturschutzeinrichtung bei Unterschreiten der
Grenztemperatur nicht automatisch zurücksetzen darf, muss diese über den Messumfor-
mer manuell zurückgesetzt werden.
6.2.2
Anschluss der Temperaturschutzeinrichtung
Das Temperaturschutzventil (TSV) ist ein NC Ventil (Ausführung: normal geschlossen),
das sich bei Spannungsausfall schließt. Die Spannungsversorgung erfolgt extern. Hierzu
wird eine Versorgungsspannung von 24 V DC und 21 V A oder 24 V AC und 37 V A benö-
tigt.
Vor der Montage sicherstellen, dass eine der folgenden Relaiskarten verbaut ist:
• Kit: Modul 2R
• Bestellnummer: 71125375
• 2x Relais: CM442/CM444/CM448/CSF48/CM442R/CM444R/CM448R
• Kit: Modul 4R
• Bestellnummer: 71125376
• 4x Relais: CM442/CM444/CM448/CSF48
‣

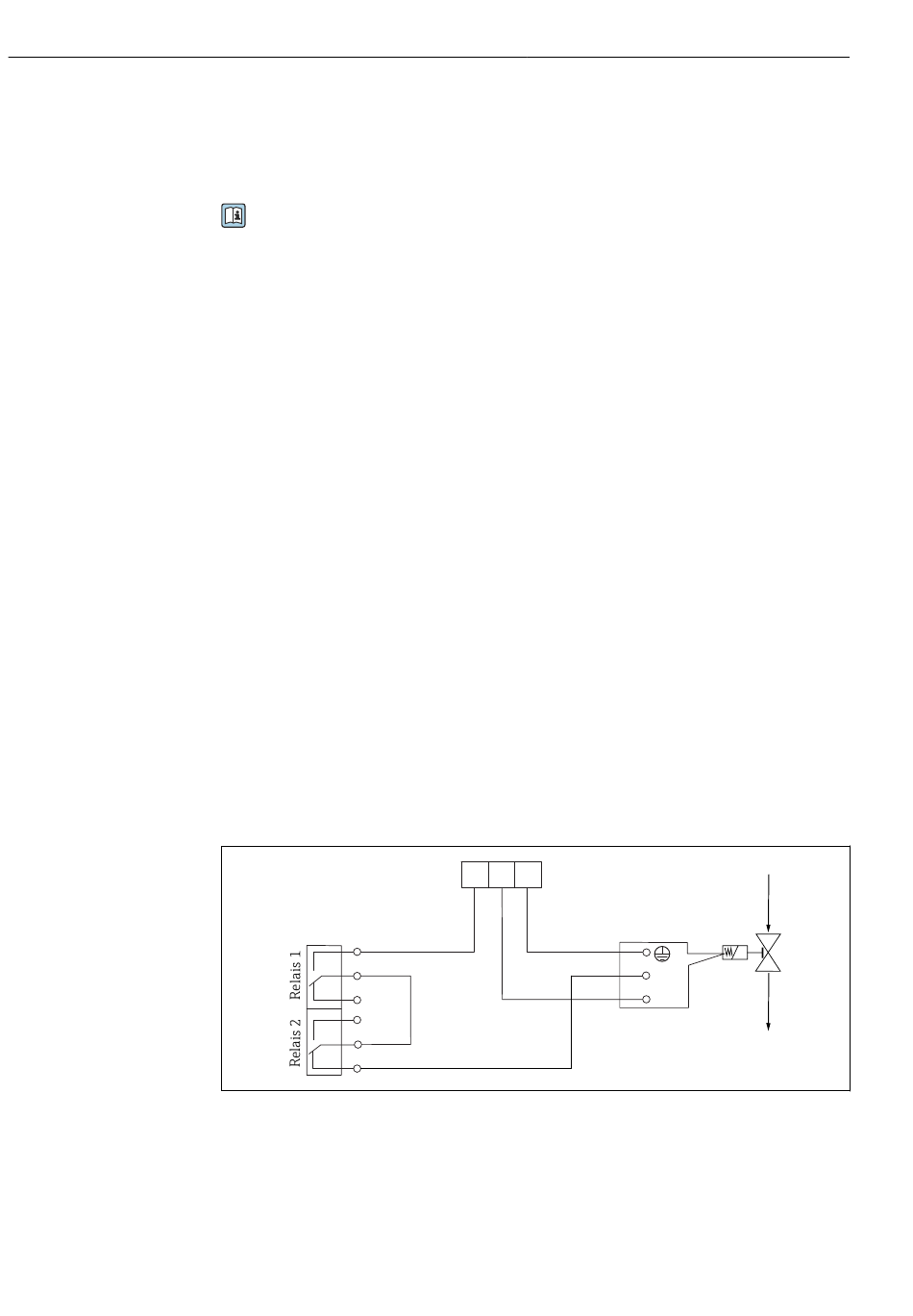

Das Ventil über den Öffner der Relaiskarte im Messumformer ansteuern.
41
42
43
41
42
43
11
Relaisanschluss
A
Externe Spannungsversorgung
B
Ventilstecker
C
Probeneinlass
D
Übergang zur Durchflussarmatur
A
-
PE
+
SWAS Compact
C
B
1
2
D
A0037594-DE
