SWAS Compact
Endress+Hauser
5.2.3
Probenauslassschlauch montieren
Der Probenauslassschlauch liegt zusammengerollt bei. Dieser muss vor Ort befestigt wer-
den.
8

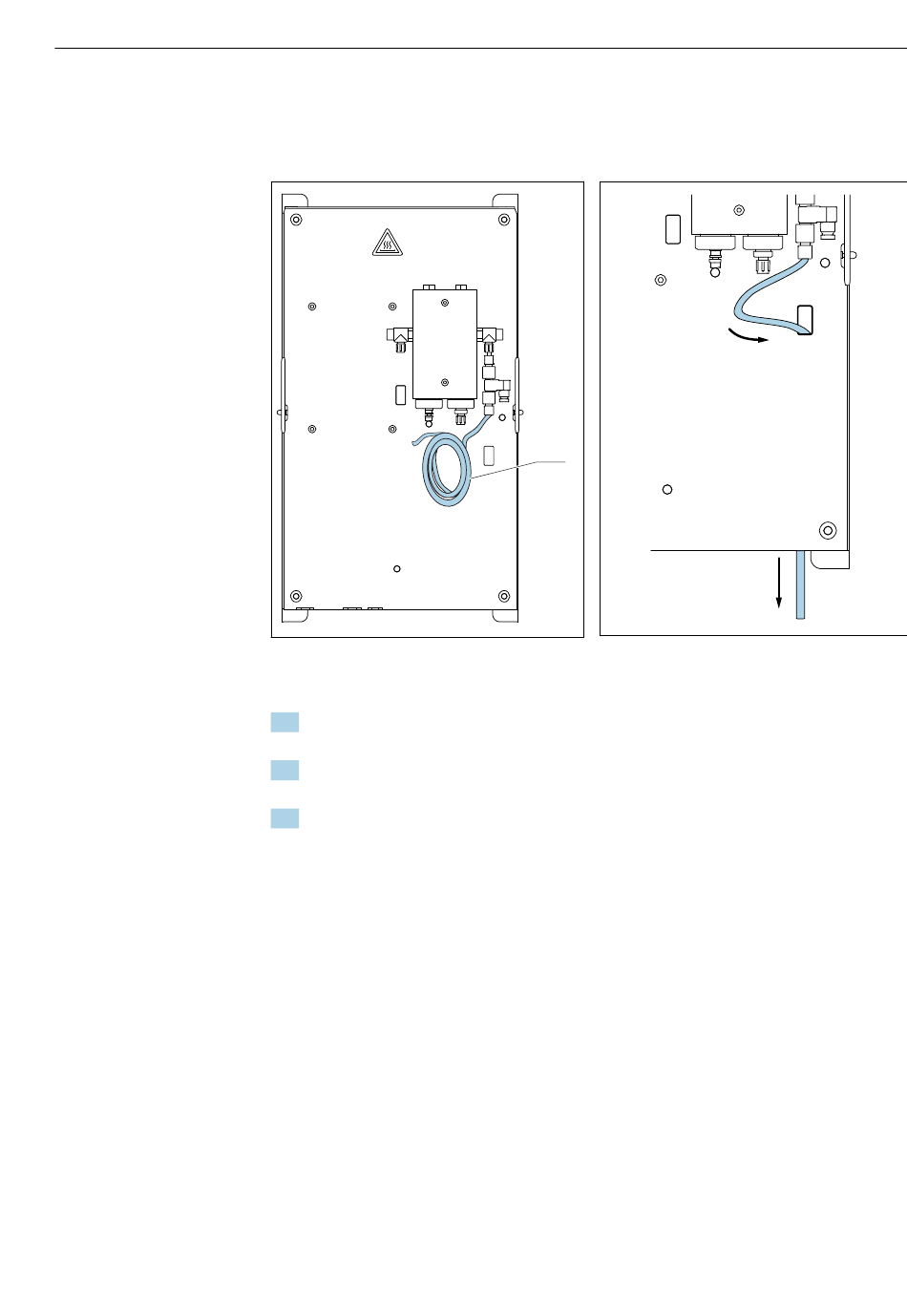

Montageplatte mit Probenauslassschlauch
1
Probenauslassschlauch
1. Den Probenauslassschlauch ca. 1 m (3,28 ft), abhängig nach Entfernung der Proben-
sammelstelle, kürzen.
2. Den Probenauslassschlauch durch die Öffnung an der Montageplatte führen
→ 9, 17.
3. Den Probenauslassschlauch befestigen.
5.2.4
Schlauch zum Temperaturschutz montieren
Für den Schutz vor Hitze am Probeneinlass liegt dem System ein Schlauch bei. Der
Schlauch dient als Berührungsschutz.
‣
Den Schlauch über den Probeneinlass bis zur Oberkante des Probenkühlers ziehen.
Der Schlauch muss mindestens den Bereich des Messpanels abdecken.
1
A0038270
9
Probenauslassschlauch in Position bringen
Montage
A0038271
17
