13a

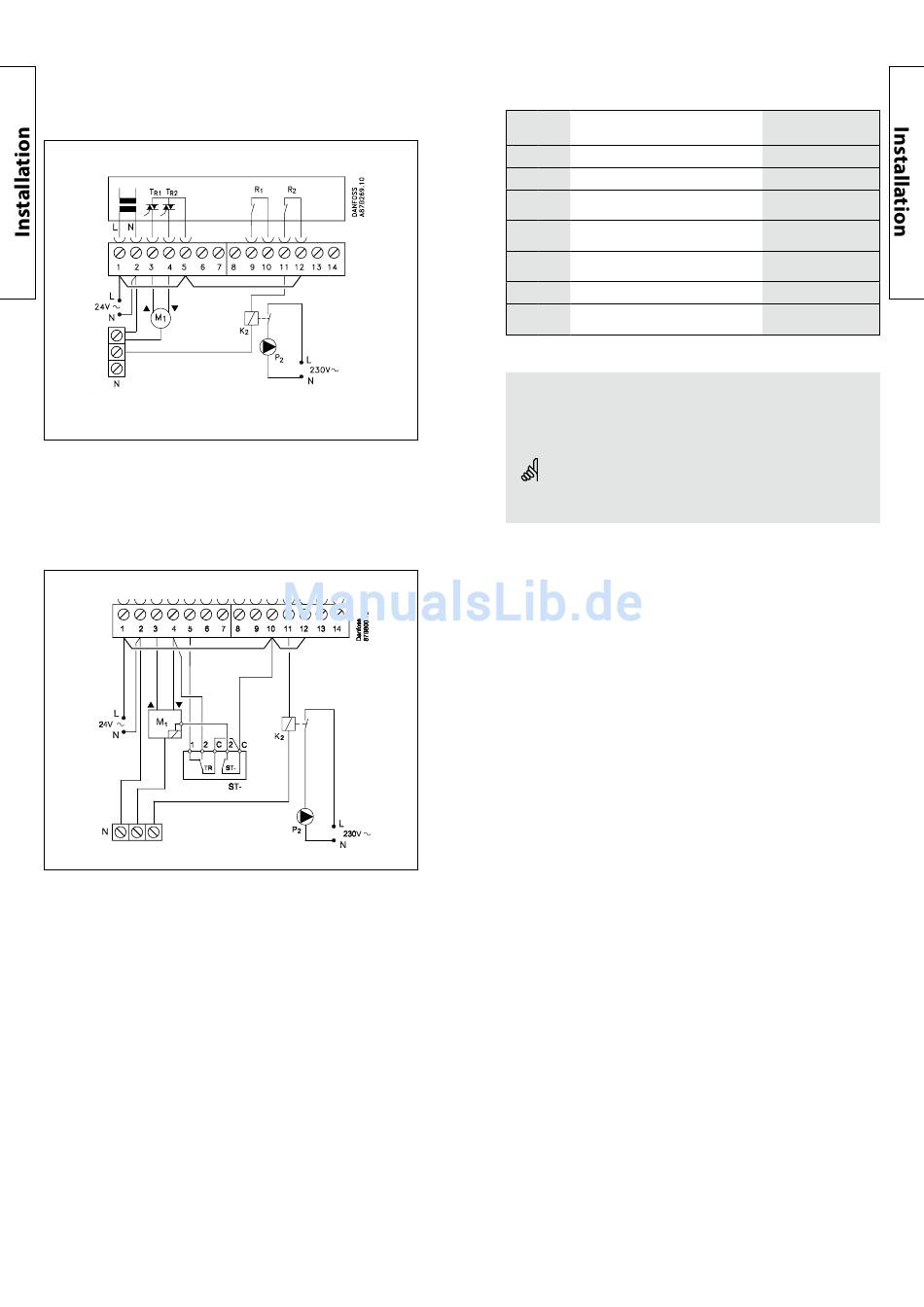

Elektrische Anschlüsse
24 V a.c.
Anschlüsse ohne Sicherheitsthermostat
Verbinden Sie die Klemmen:
1-5-12
und 2 mit der gemeinsamen Nullklemme.
Anschlüsse mit Sicherheitsthermostat
Schaltbild nur geltend in Verbindung mit Danfoss-Antrieben.
Verbinden Sie die Klemmen:
1-10-12
Sicherheitsthermostat (TR/STB oder TR/STW):
4, 5 und 10 mit ST- (Sicherheitsthermostat)
und 2 mit der gemeinsamen Nullklemme.
Klemme Bezeichnung
1 (L) Spannungsversorgung 24 V a.c.
2 (N) Spannungsversorgung 24 V a.c.
Reversierbarer Stellantrieb
3 M1
- öffnen
Reversierbarer Stellantrieb
4 M1
- schließen
24 V a.c. Spannungsversorgung
5
für Antriebsausgang
11 K2* Relais für Zirkulationspumpe
24 V a.c. Spannungsversorgung
12
für K2
* K2 Hilfrelais: Wicklung: 24 V a.c.
Leitungsquerschnitt: 0,75 - 1,5 mm
Elektrische Anschlüsse
An jede Klemme können bis zu 2 x 1,5 mm
werden.
Falsche Anschlüsse können die TRIAC-Ausgänge beschädigen.
Max. Belastung siehe Tabelle oben!
13b
Max. Belastung
1,0 A / 24 V a.c.
1,0 A / 24 V a.c.
4 (2) A / 24 V a.c.
2
2
Kabel angeschlossen
