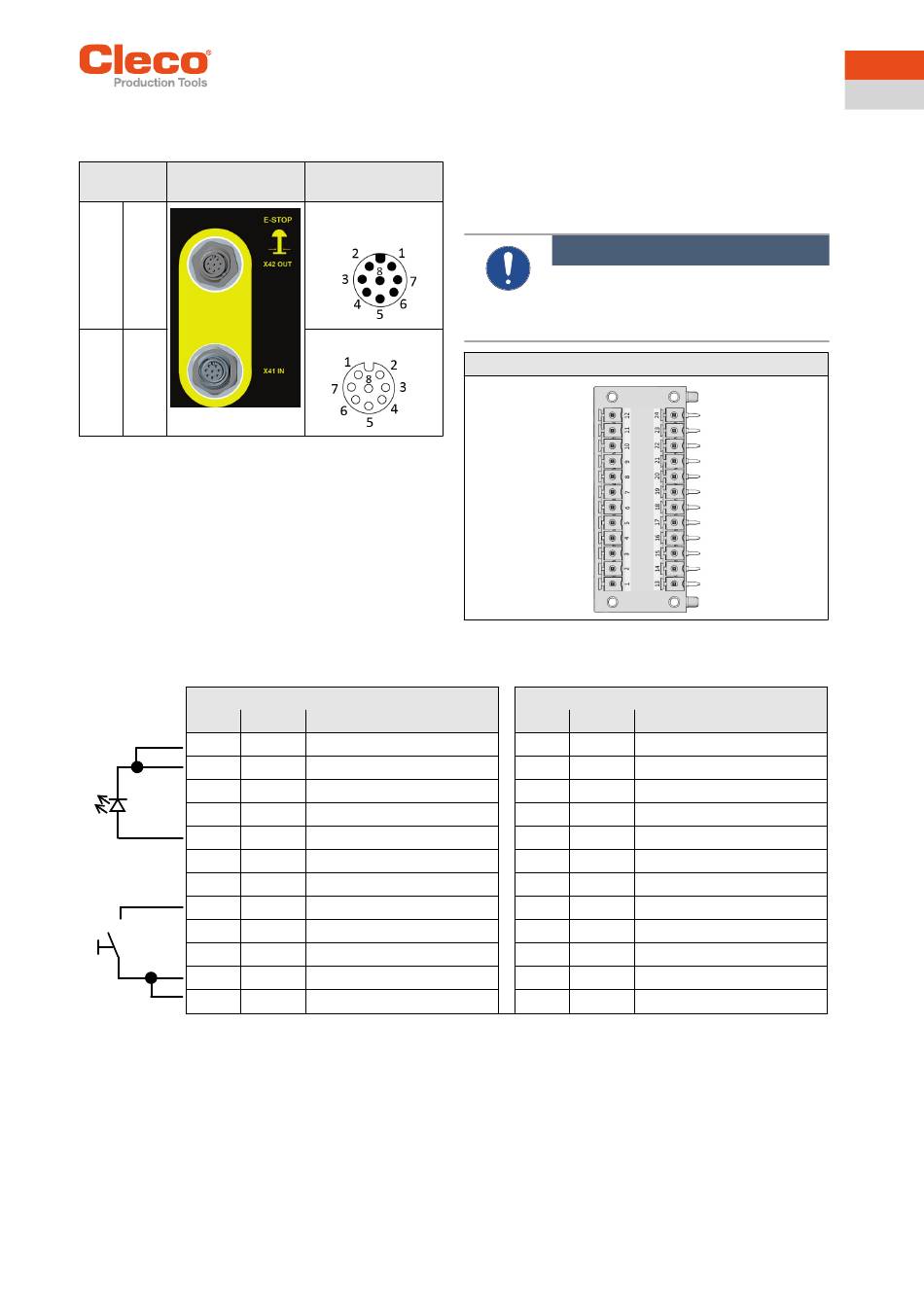

Cleco mPro300GCD-STO Beschreibung Seite 91

X41, X42 – zatrzymanie awaryjne (STO)
Rozkład sygnałów patrz 9.2.2 Übersicht Schnittstellen,
Seite 32
Funkcja STO
X42 OUT
X41 IN
Przyłącza – wewnętrzne zasilanie
Przykład:
Sygnał X9
Styk I/O
12
11
10 Wyjście
9 Wyjście
8 Wyjście
7 Wyjście
6 Wejście
5 Wejście
4 Wejście
3 Wejście
2
1
Wejścia
• Wewnętrzne zasilanie napięciem 24 V sterownika.
• Styk 11 oraz 23 (wspólna masa) służą jako „przewód
powrotny" dla wejść.
• Styki 11 oraz 23 muszą być połączone za pomocą
mostków wtykowych ze stykiem 12 lub 24.
Apex Tool Group
X9, X10 – wejście/wyjście
Cyfrowy interfejs we/wy
Do łączników wtykowych wejścia/wyjścia doprowadzone
są odpowiednie obwody sygnałowe. Obwody zasilania
8-stykowe gniazdo
grupy sygnałów są połączone.
okrągłe M12
•
•
Styk
Tuleja
Nazwa
Zasilanie GND wew.
Zasilanie GND I/O
O3
O2
O1
O0
I3
I2
I1
I0
Zasilanie +24 V zew.
Zasilanie +24 V wew.
Wyjścia
•
•
•
P2552HW | 2021-04
8 wejść / 8 wyjść, optoizolowane dla poziomu 24 V
Prąd wyjściowy: 500 mA na wyjście, łącznie 1000 mA
Notyfikacja
Pobór prądu przez odbiornik nie może prze-
kraczać 500 mA. Układ monitorowania prą-
du wyłącza wyjście w przypadku
nadmiernego prądu.
Phoenix Mini Combicon MCD 1,5/12-G1F-3,81
X9
Sygnał X10
Styk I/O Nazwa
24 Zasilanie GND wew.
23 Zasilanie GND I/O
22 Wyjście O7
21 Wyjście O6
20 Wyjście O5
19 Wyjście O4
18 Wejście I7
17 Wejście I6
16 Wejście I5
15 Wejście I4
14 Zasilanie +24 V zew.
13 Zasilanie +24 V wew.
Wewnętrzne zasilanie napięciem 24 V sterownika
Styk 2 oraz 14 (wspólne wyjście) służą jako źródła
napięcia zasilania wyjść.
Styki 2 oraz 14 muszą być połączone ze stykiem 1 lub
13.
6
PL
X10
