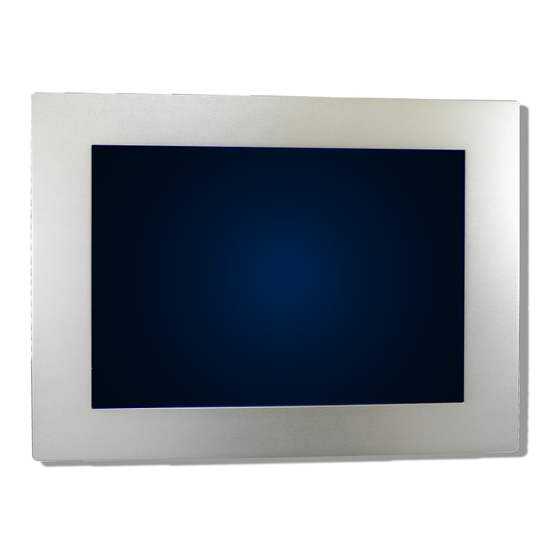

- Seite 1 Bedienungsanleitung P2109BA 2022- 10 mPro400SG Stationscontroller S961450-150 Für zusätzliche Produkt-Informationen besuchen Sie unsere Webseite auf www.clecoTools.com...
-
Seite 2: Haftungsausschluss
Apex Tool Group behält sich das Recht vor, dieses Dokument oder das Produkt auch ohne vorherige Ankündigung zu modifizieren, zu ergänzen oder zu verbessern. Markenzeichen Cleco Production Tools ist eine eingetragene Marke von Apex Brands, Inc. Apex Tool Group 670 Industrial Drive... -
Seite 3: Inhaltsverzeichnis
X19 – Systembus ...................... 16 X20 – Signalbus CAN....................16 4.10 Speicherzugänge, Portierbarer Speicher ..............16 Instandsetzung ................... 17 mPro400SG im Gehäuse austauschen ..............17 MAC-Adresse ......................17 Service ....................18 Reinigung ........................18 Transport ........................18 Entsorgung ..................18... -
Seite 4: Sicherheit
Sicherheit Sicherheit Nehmen Sie die Steuerung erst in Betrieb, nachdem Sie dieses Dokument gelesen und vollständig ver- standen haben. Der Betreiber muss dem Bediener diese Betriebsanleitung zugänglich machen und sich vergewissern, dass der Bediener sie gelesen und verstanden hat. ... -
Seite 5: Bestimmungsgemäßer Betrieb
Sicherheit Bestimmungsgemäßer Betrieb Das Produkt ist Teil des APEX Schraubsystems und ist ausschließlich für den industriellen Einsatz in Schraubprozessen bestimmt. Den Stationscontroller nur unter folgenden Bedingungen verwenden: • unter den vorgeschriebenen Umgebungsbedingungen • mit der zulässigen Versorgungsspannung • in Industrieumgebung EMV-Grenzwertklasse A. Stationscontroller nicht verwenden: •... -
Seite 6: Produktbeschreibung
In Verbindung mit den Schraubmodulen STM(H) oder DGD-Intelligente-Spindel Serie BTS(E), als Kopfrechner, Datenkonzentrator und Schnittstellenkonzentrator. • Dezentrale Aufstellung von mPro400SG zu den Schraubmodulen STM(H) oder DGD-Intelligente-Spin- del, Serie BTS(E) in einer Entfernung von bis zu 100 m möglich. P2109BA | 2022-10... -
Seite 7: Anschlüsse
Produktbeschreibung Anschlüsse Technische Daten, siehe 4 Steckerbelegung, Seite 12 Ein-/Ausgang I4–7; O4–7 Ein-/Ausgang I0–3; O0–3 RS232 2, für Zusatzgeräte Anybus CC Steckplatz 2 RS232 1, für Zusatzgeräte Anybus CC Steckplatz 1 X3–X4 USB 1,2 Ethernet 2 Ethernet 1 Abb. 2-1: : rechts CF-Karte SD-Karte Abb. - Seite 8 Produktbeschreibung Versorgung 24 VDC Run LED Powerfall Reset- Taster Service- Taster Abb. 2-3: : links Signal Bus Systembus ARCNET Ein-/Ausgang I14–15; O13–15 RS232 3, für Zusatzgeräte Ein-/Ausgang I8–11; O8–11 Panel & Touch System Bus Ein-/Ausgang I12–15; O12–15 USB 3,4 Version 2.0 Abb.
- Seite 9 Produktbeschreibung Abb. 2-5: Anschlüsse P2109BA | 2022-10 Apex Tool Group...
-
Seite 10: Technische Daten
Der Betrieb mit einer anderen Spannung als 24 VDC (z. B. 15 VAC / 230 VAC) führt zu einem sofortigen und irreparablen Totalschaden! Den Stationscontroller mPro400SG nur mit einer Spannung von 24VDC, 4A, Stromquelle mit begrenzter Leistung, Klasse II betreiben. -
Seite 11: Mechanische Daten
325 mm Tiefe 66 mm Gewicht 2,6 kg Lebensdauer in Betrieb (Leuchten) 50.000 h Fertigungsausschnitt für Türeinbau mPro400SG wird mit den 6 integrierten Kunststoffschrauben im Gehäuse geklemmt. Gehäuse Schaltschrank Kunststoff- schraube Abb. 3-1: Rückseite P2109BA | 2022-10 Apex Tool Group... -
Seite 12: Steckerbelegung
Steckerbelegung Steckerbelegung Diese Kapitel beschreibt die Cleco Production Tools spezifischen Stecker. Standard-Stecker werden nicht berücksichtigt. Alle Anschlüsse sind kurzschlussfest. X5, X6, X17 – Serielle Schnittstelle für Zusatzgeräte • Alle Ausgänge liefern RS232 konforme Signale. • Die Eingänge erlauben Spannungen im Bereich von -15 V bis +15 V. - Seite 13 Steckerbelegung 2x12 pol. Phoenix MCD 0.5/24-G1-2.5 Anschlüsse – Interne Spannungsversorgung Beispiel: Signal X9 Signal X10 Bezeichnung Bezeichnung Versorgung GND Int. Versorgung GND Int. Versorgung GND I/O Versorgung GND I/O Ausgang O3 Ausgang O7 Ausgang O2 Ausgang O6 Ausgang O1 Ausgang O5 Ausgang O0 Ausgang O4 Eingang I3...
-
Seite 14: X11 - Ein-/Ausgang
Steckerbelegung Anschlüsse – Externe Spannungsversorgung Beispiel: Signal X9 Signal X10 Bezeichnung Bezeichnung Versorgung GND Int. Versorgung GND Int. Versorgung GND I/O Versorgung GND I/O Ausgang O3 Ausgang O7 Ausgang O2 Ausgang O6 Ausgang O1 Ausgang O5 Ausgang O0 Ausgang O4 Eingang Eingang I7 Eingang... -
Seite 15: X12, X13 Ein-/Ausgang
Steckerbelegung X12, X13 Ein-/Ausgang Signal X12 Signal X13 2x10 pol. Phoenix MCD 0.5/10-G1-2.5 Bestell-Nr. S961362 O15 / Gelb LED O14 / Grün LED O13 / Rot LED I15 / Reverse I14 / Start +24 VDC +24 VDC 1 Ein- und Ausgänge sind parallel an X11 aufgelegt, siehe 4.4 X16 –... -
Seite 16: X19 - Systembus
Steckerbelegung X19 – Systembus Signal RJ45 10/100 BASE-T N.C. N.C. N.C. N.C. X20 – Signalbus CAN Signal Beschreibung 12 pol. Mini-Bridge Stecker – – +24 VAC CAN H CAN L CAN GND (Ausgang PowerSave 380) (Ausgang PowerSave 48) – Eingang PS ready –... -
Seite 17: Instandsetzung
Instandsetzung Instandsetzung mPro400SG im Gehäuse austauschen Vorsicht Das Öffnen des Gehäuses birgt besondere Gefahren. Der Stationscontroller darf nur von unterwiesenem Fachpersonal getauscht werden. Den Stationscontroller immer komplett tauschen. 1. Hauptschalter am Schaltschrank auf „AUS“ bzw. „0“ stellen. 2. Netzkabel vom Stromnetz trennen. -
Seite 18: Service
Service 2. MAC-Adresse Seriennummer A20035: 0035 × 2 = 70 = 0x0046 + 1 = 0x0047 MAC = 00.12.91.40.00.47 Seriennummer A20080: 0080 × 2 = 160 = 0x00A0 + 1 = 0x00A1 MAC = 00.12.91.40.00.A1 Service • Das Öffnen des Gehäuses bedeutet den Verlust der Gewährleistung. Stationscontroller immer komplett tauschen. - Seite 19 Entsorgung P2109BA | 2022-10 Apex Tool Group...
