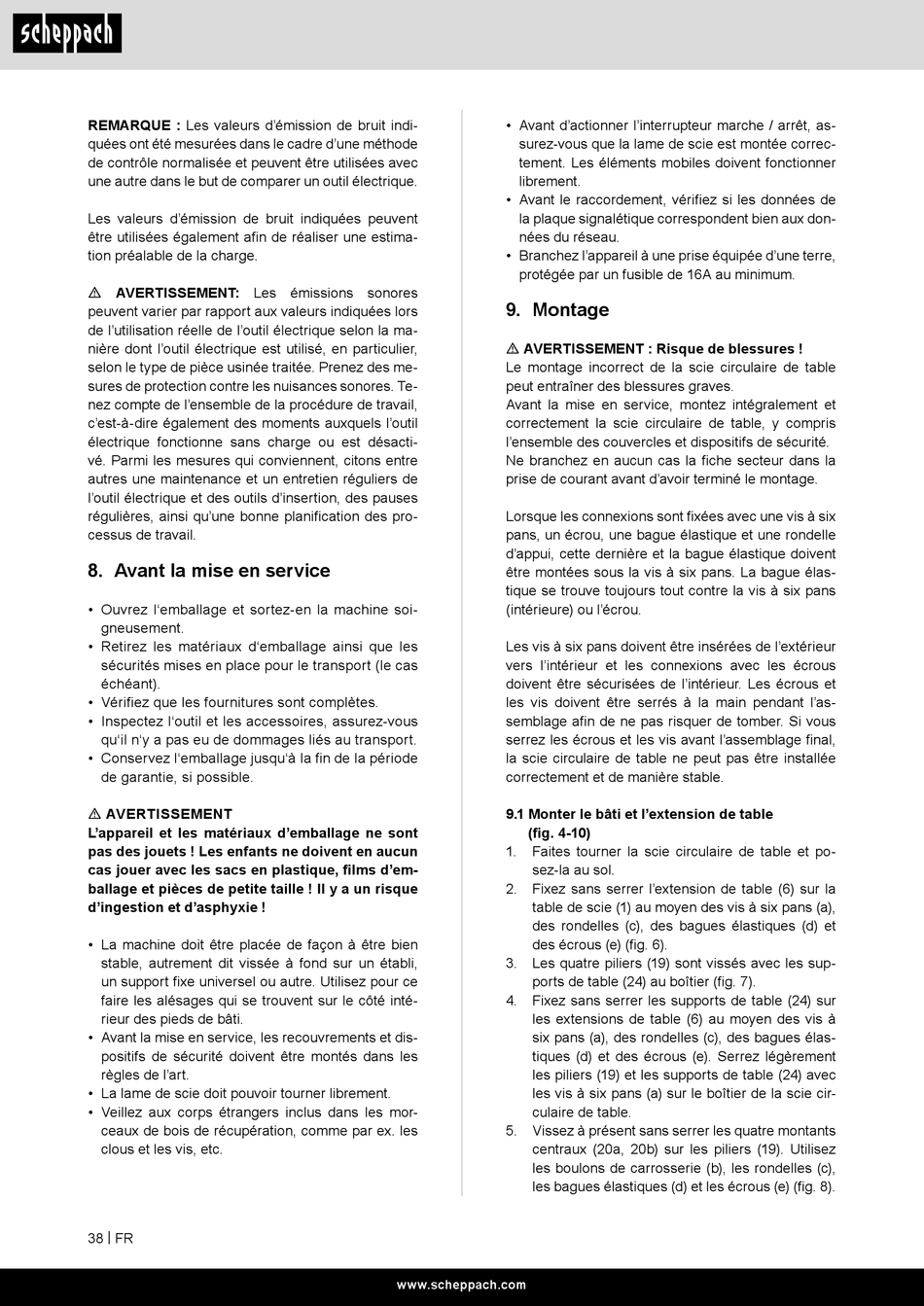

REMARQUE : Les valeurs d'émission de bruit indi-
quées ont été mesurées dans le cadre d'une méthode
de contrôle normalisée et peuvent être utilisées avec
une autre dans le but de comparer un outil électrique.
Les valeurs d'émission de bruit indiquées peuvent
être utilisées également afin de réaliser une estima-
tion préalable de la charge.
m AVERTISSEMENT: Les émissions sonores
peuvent varier par rapport aux valeurs indiquées lors
de l'utilisation réelle de l'outil électrique selon la ma-
nière dont l'outil électrique est utilisé, en particulier,
selon le type de pièce usinée traitée. Prenez des me-
sures de protection contre les nuisances sonores. Te-
nez compte de l'ensemble de la procédure de travail,
c'est-à-dire également des moments auxquels l'outil
électrique fonctionne sans charge ou est désacti-
vé. Parmi les mesures qui conviennent, citons entre
autres une maintenance et un entretien réguliers de
l'outil électrique et des outils d'insertion, des pauses
régulières, ainsi qu'une bonne planification des pro-
cessus de travail.

8. Avant la mise en service

• Ouvrez l'emballage et sortez-en la machine soi-
gneusement.
• Retirez les matériaux d'emballage ainsi que les
sécurités mises en place pour le transport (le cas
échéant).
• Vérifiez que les fournitures sont complètes.
• Inspectez l'outil et les accessoires, assurez-vous
qu'il n'y a pas eu de dommages liés au transport.
• Conservez l'emballage jusqu'à Ia fin de Ia période
de garantie, si possible.
m AVERTISSEMENT
L'appareil et les matériaux d'emballage ne sont
pas des jouets ! Les enfants ne doivent en aucun
cas jouer avec les sacs en plastique, films d'em-
ballage et pièces de petite taille ! Il y a un risque
d'ingestion et d'asphyxie !
• La machine doit être placée de façon à être bien
stable, autrement dit vissée à fond sur un établi,
un support fixe universel ou autre. Utilisez pour ce
faire les alésages qui se trouvent sur le côté inté-
rieur des pieds de bâti.
• Avant la mise en service, les recouvrements et dis-
positifs de sécurité doivent être montés dans les
règles de l'art.
• La lame de scie doit pouvoir tourner librement.
• Veillez aux corps étrangers inclus dans les mor-
ceaux de bois de récupération, comme par ex. les
clous et les vis, etc.
38 | FR
• Avant d'actionner l'interrupteur marche / arrêt, as-
surez-vous que la lame de scie est montée correc-
tement. Les éléments mobiles doivent fonctionner
librement.
• Avant le raccordement, vérifiez si les données de
la plaque signalétique correspondent bien aux don-
nées du réseau.
• Branchez l'appareil à une prise équipée d'une terre,
protégée par un fusible de 16A au minimum.

9. Montage

m AVERTISSEMENT : Risque de blessures !
Le montage incorrect de la scie circulaire de table
peut entraîner des blessures graves.
Avant la mise en service, montez intégralement et
correctement la scie circulaire de table, y compris
l'ensemble des couvercles et dispositifs de sécurité.
Ne branchez en aucun cas la fiche secteur dans la
prise de courant avant d'avoir terminé le montage.
Lorsque les connexions sont fixées avec une vis à six
pans, un écrou, une bague élastique et une rondelle
d'appui, cette dernière et la bague élastique doivent
être montées sous la vis à six pans. La bague élas-
tique se trouve toujours tout contre la vis à six pans
(intérieure) ou l'écrou.
Les vis à six pans doivent être insérées de l'extérieur
vers l'intérieur et les connexions avec les écrous
doivent être sécurisées de l'intérieur. Les écrous et
les vis doivent être serrés à la main pendant l'as-
semblage afin de ne pas risquer de tomber. Si vous
serrez les écrous et les vis avant l'assemblage final,
la scie circulaire de table ne peut pas être installée
correctement et de manière stable.
9.1 Monter le bâti et l'extension de table
(fig. 4-10)
1. Faites tourner la scie circulaire de table et po-
sez-la au sol.
2. Fixez sans serrer l'extension de table (6) sur la
table de scie (1) au moyen des vis à six pans (a),
des rondelles (c), des bagues élastiques (d) et
des écrous (e) (fig. 6).
3. Les quatre piliers (19) sont vissés avec les sup-
ports de table (24) au boîtier (fig. 7).
4. Fixez sans serrer les supports de table (24) sur
les extensions de table (6) au moyen des vis à
six pans (a), des rondelles (c), des bagues élas-
tiques (d) et des écrous (e). Serrez légèrement
les piliers (19) et les supports de table (24) avec
les vis à six pans (a) sur le boîtier de la scie cir-
culaire de table.
5. Vissez à présent sans serrer les quatre montants
centraux (20a, 20b) sur les piliers (19). Utilisez
les boulons de carrosserie (b), les rondelles (c),
les bagues élastiques (d) et les écrous (e) (fig. 8).
