Ppc-Spannungsversorgung - Bosch Rexroth IndraControl PPC-R22.1 Betriebsanleitung

DOK-CONTRL-PPC-R22.1**-IT01-DE-P
Rexroth IndraControl PPC-R22.1 Steuerung
9.3

PPC-Spannungsversorgung

WARNUNG
Versorgen Sie das Gerät ausschließlich aus Spannungsquellen, welche Schutzklein‐
spannung auf- weisen (z. B. SELV oder PELV nach EN 61131-2).
HINWEIS
Ziehen und stecken Sie die Stecker und Module nur im spannungsfreien Zustand.
Netzteil
+24 V DC
0 V

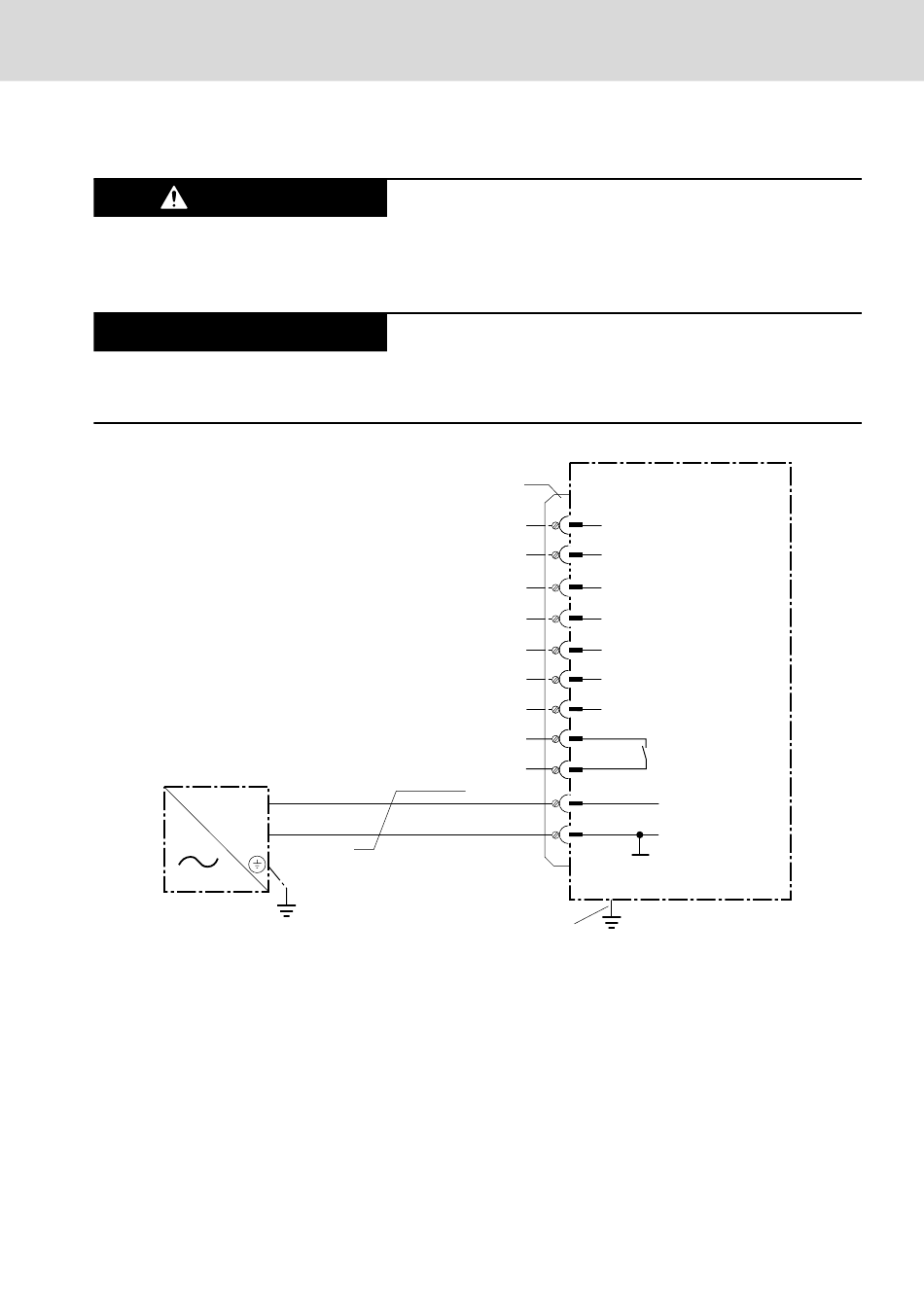

Abb.9-1: X1 – Anschluss der Versorgungsspannung
Personengefährdung durch elektrischen Schlag!
Schäden durch Stecken und Abziehen der Stecker
unter Spannung
X1
1
2
3
4
5
6
7
8
9
2 x 0,75 mm 2
10
11
Erdungs-
bolzen
Bosch Rexroth AG
Schnittstellen
PPC-R
Digitaler Ausgang 1
Digitaler Ausgang 2
Digitaler Eingang 1
Digitaler Eingang 2
Digitaler Eingang 3
24 V extern
0 V extern
Bb
Bb
+24 VDC -15 /+20%
0 V
17/35
