6.5 Elektrischer Anschluss
Technische Daten sowie Angaben zu den zulässigen Einsatzbedingungen entnehmen Sie bitte
dem Leistungsschild und dieser Betriebsanleitung, sowie dem aktuellen Katalog. Angaben über
Sonderauführungen finden Sie auf Ihrer Auftragsbestätigung. Bei eventuellen Unklarheiten
empfehlen wir dringend, unter Angabe der Typenbezeichnung und der Seriennummer im Werk
oder Ihrem Vertriebszentrum rückzufragen.
Den Schutzleiter an dieser Klemme

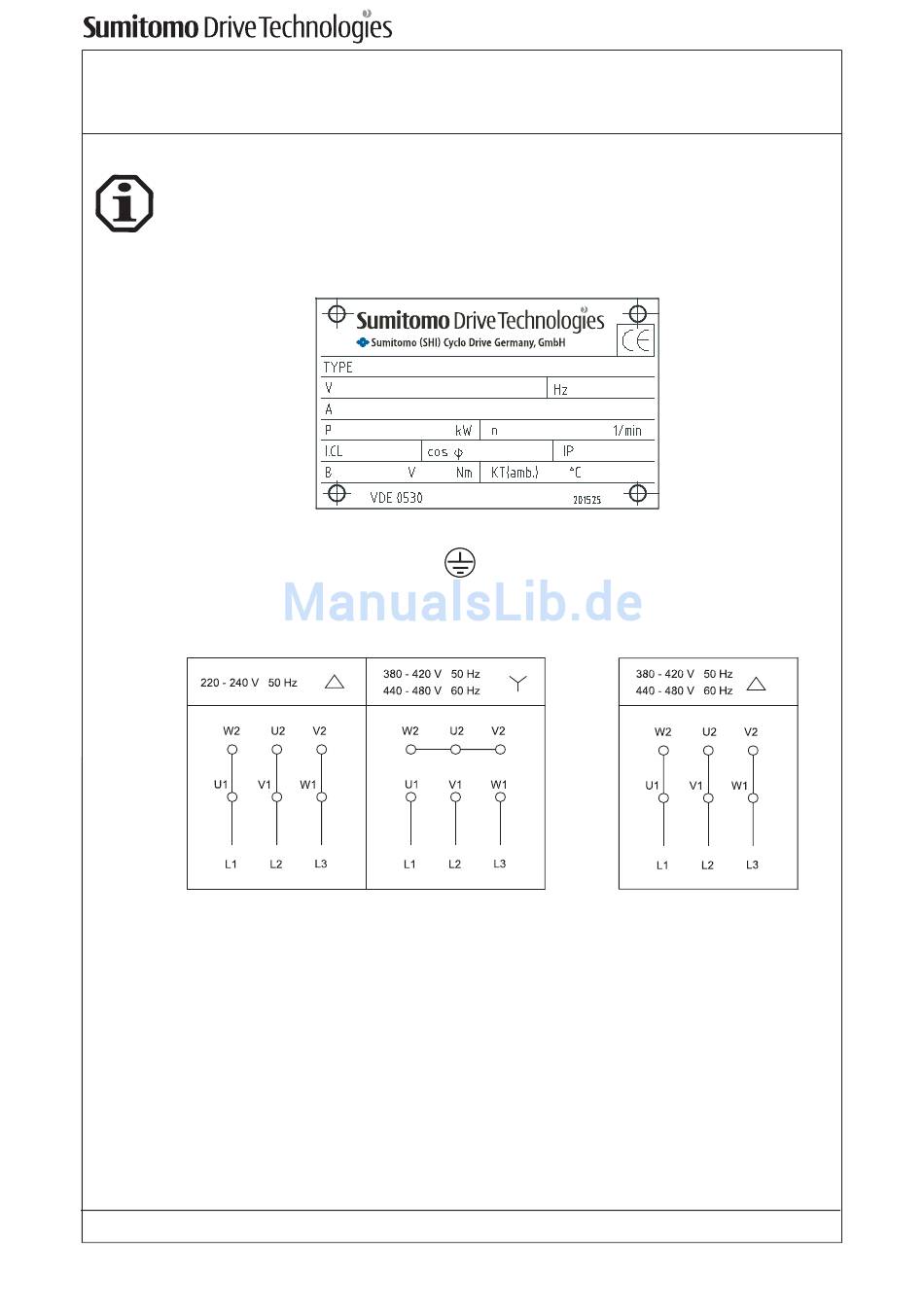

Im Klemmkasten befindet sich ein Schaltbild. Die Motoren können am Klemmbrett je nach
Anschlussspannung wie folgt geschaltet werden:
Für die angegebenen Spannungen gilt der Bemessungsspannungsbereich nach EN 60 034-1
mit ± 5% Spannungs- oder ± 2% Frequenzabweichung.
Für die Gewindebolzen des Klemmbrettes gelten folgende Anzugsmomente:
Bolzengewinde:
M4
M5
M6
M8
D6000_D_08_06 Nr. 991009
anschließen.
zulässiges Anzugsmoment in Nm
1,2
2,5
4,0
7,5
