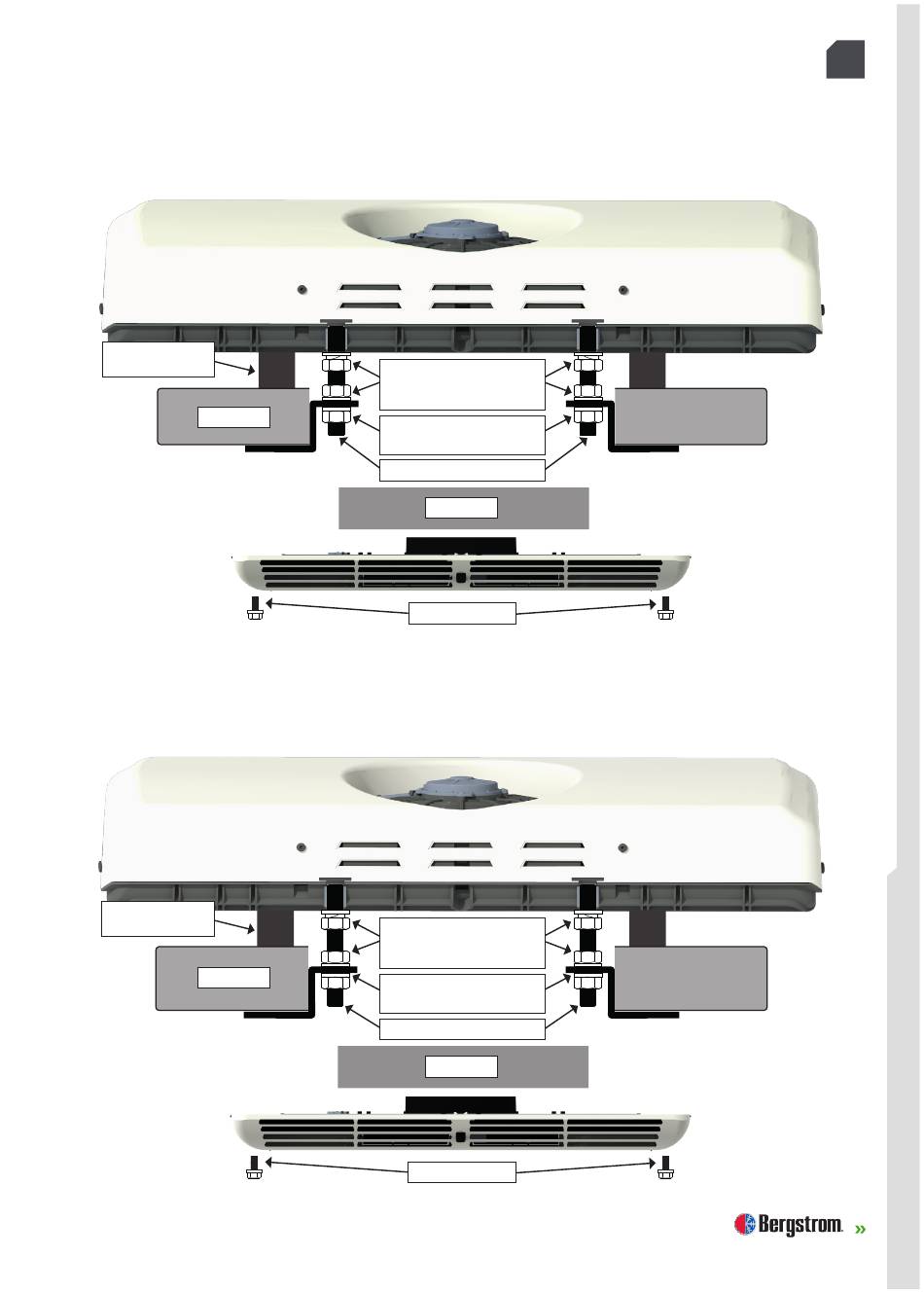

ESQUEMAS DE MONTAJE
Espesor de 30 mm
Junta EPDM 35 mm
comprimida 29-32 mm
Techo 30 mm
Espesor de 40 mm
Junta EPDM 35 mm
comprimida 29-32 mm
Techo 40 mm
(8) Arandela plana ala ancha Ø 8
(4) Arandela grower Ø 8
(8) Tuerca M/125
(4) Arandela plana ala ancha Ø 8
(4) Tuerca M8/125 autoblocante
(4) Espárragos 85 mm
Canalizador
(4) Tornillo M5x10
(8) Arandela plana ala ancha Ø 8
(4) Arandela grower Ø 8
(8) Tuerca M/125
(4) Arandela plana ala ancha Ø 8
(4) Tuerca M8/125 autoblocante
(4) Espárragos 95 mm
Canalizador
(4) Tornillo M5x10
OPENAIR ES
13
