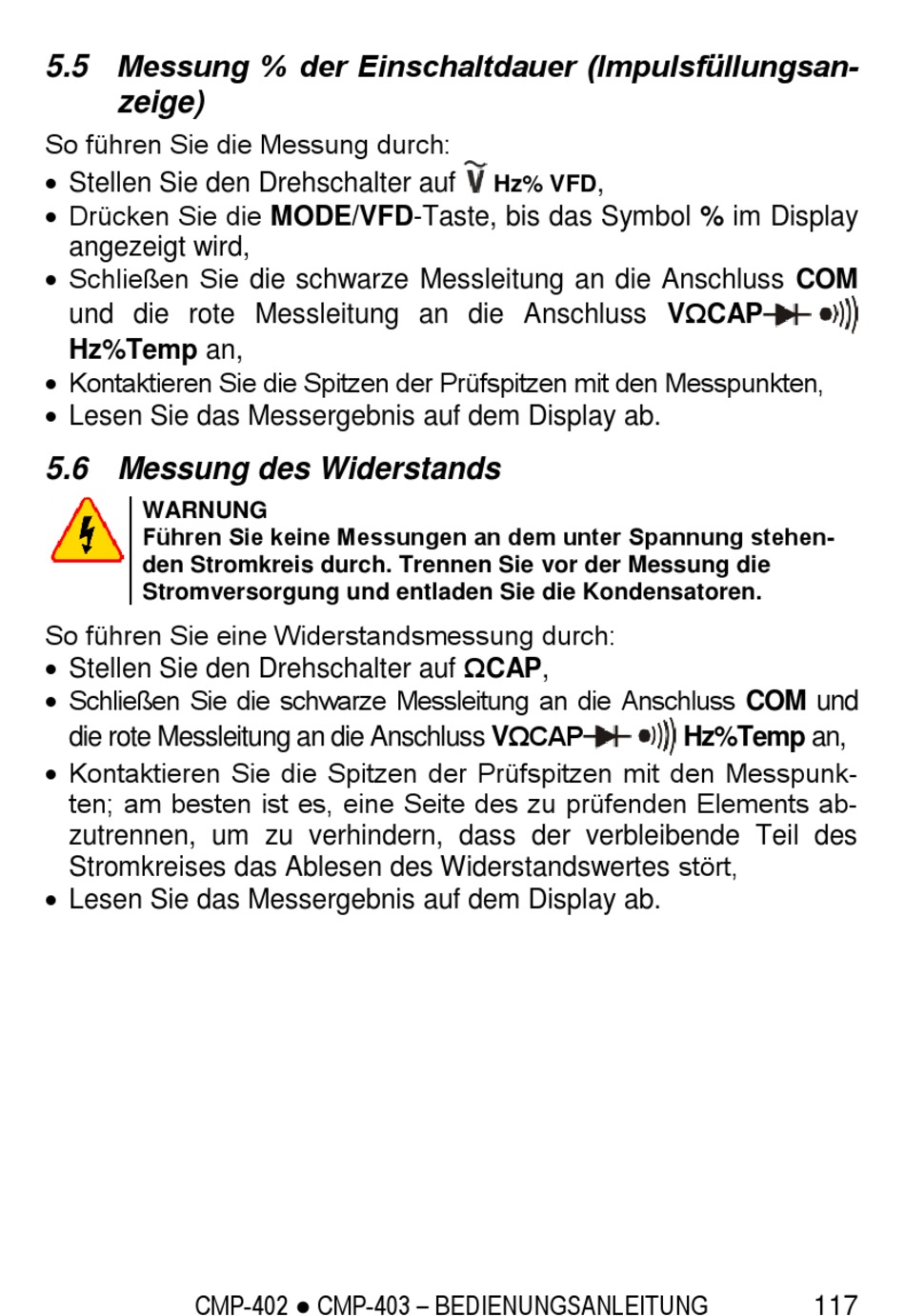

5.5 Messung % der Einschaltdauer (Impulsfüllungsan-
zeige)
So führen Sie die Messung durch:
 Stellen Sie den Drehschalter auf
 Drücken Sie die MODE/VFD-Taste, bis das Symbol % im Display
angezeigt wird,
 Schließen Sie die schwarze Messleitung an die Anschluss COM
und die rote Messleitung an die Anschluss VΩCAP
Hz%Temp an,
 Kontaktieren Sie die Spitzen der Prüfspitzen mit den Messpunkten,
 Lesen Sie das Messergebnis auf dem Display ab.

5.6 Messung des Widerstands

WARNUNG
Führen Sie keine Messungen an dem unter Spannung stehen-
den Stromkreis durch. Trennen Sie vor der Messung die
Stromversorgung und entladen Sie die Kondensatoren.
So führen Sie eine Widerstandsmessung durch:
 Stellen Sie den Drehschalter auf ΩCAP,
 Schließen Sie die schwarze Messleitung an die Anschluss COM und
die rote Messleitung an die Anschluss VΩCAP
 Kontaktieren Sie die Spitzen der Prüfspitzen mit den Messpunk-
ten; am besten ist es, eine Seite des zu prüfenden Elements ab-
zutrennen, um zu verhindern, dass der verbleibende Teil des
Stromkreises das Ablesen des Widerstandswertes stört,
 Lesen Sie das Messergebnis auf dem Display ab.
CMP-402 ● CMP-403 – BEDIENUNGSANLEITUNG
,
