Inhaltszusammenfassung für Sonel CMP-401
- Seite 1 BEDIENUNGSANLEITUNG ZANGENMESSGERÄT AC/DC-STROM CMP-401 Version 1.8 29.08.2019...
- Seite 2 Wechsel- und Gleichstromwerten bestimmt. Das Messgerät wird darüber hinaus zum Messen von Gleich- und Wechselspannungen, Frequenz, Widerstand, Kapazität und Temperatur sowie zum Testen von Dioden verwendet. Zu den wichtigsten Eigenschaften von CMP-401 gehören: Einstellung der Bereiche automatisch oder per Hand, ...
-
Seite 3: Inhaltsverzeichnis
6.1 Manuelle Bereichänderung ........20 6.2 Relative Messung ........... 21 6.3 Funktion HOLD und Unterleuchtung des Displays . 21 6.4 Taste MODE ............21 7 Bevor Sie das Messgerät zur Reparatur abgeben .............. 22 8 Batteriewechsel..........23 CMP-401 – BEDIENUNGSANLEITUNG... - Seite 4 9 Reinigung und Pflege ........24 10 Lagerung ............. 24 11 Demontage und Entsorgung ......24 12 Anlagen ............... 25 12.1 Technische Daten ..........25 12.2 Standardausrüstung ..........27 13 Service ..............28 CMP-401 – BEDIENUNGSANLEITUNG...
-
Seite 5: Einleitung
Einleitung Vielen Dank, dass Sie sich für das Zangenmultimeter der Firma Sonel S. A. entschieden haben. Bei dem Messgerät CMP-401 han- delt es sich um ein qualitativ hochwertiges, benutzerfreundliches und sicheres Messgerät. Dennoch ist es ratsam die vorliegende Bedienungsanleitung zu lesen, da dies erlaubt Messfehler zu ver- meiden und eventuellen Problemen beim Gebrauch des Messge- räts vorbeugt. -
Seite 6: Sicherheit
WARNUNG: Das CMP-401-Gerät darf ausschließlich von entsprechend qualifiziertem Personal benutzt werden, dass über die Be- rechtigungen zur Arbeit an elektrischen Installationen ver- fügt. Die Verwendung des Messgerätes durch Unbefugte kann eine Beschädigung des Geräts zur Folge haben und ei- ne große Gefahr für den Benutzer darstellen. -
Seite 7: Grenzwerte Für Das Eingangssignal
Grenzwerte für das Eingangssignal Maximaler Eingangs- Funktion wert A AC 400A DC/AC V DC, V AC 600V DC/AC Test des Widerstands, der Frequenz, der Dioden, der 250V DC/AC Kontinuität und der elektri- schen Kapazität Temperatur (°C/°F) 250V DC/AC CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 8: Internationale Sicherheitssymbole
Messkabel nicht beschädigt sind, um Eindeutigkeit der Messergebnisse zu sichern, wird empfoh- len, an die COM-Buchse das schwarze, an die Buchse V/Ω/CAP/TEMP das rote Kabel anzuschließen, WARNUNG: Das Anschließen falscher oder beschädigter Kabel erhöht das Risiko eines gefährlichen Stromschlags. CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 9: Funktionsbeschreibung

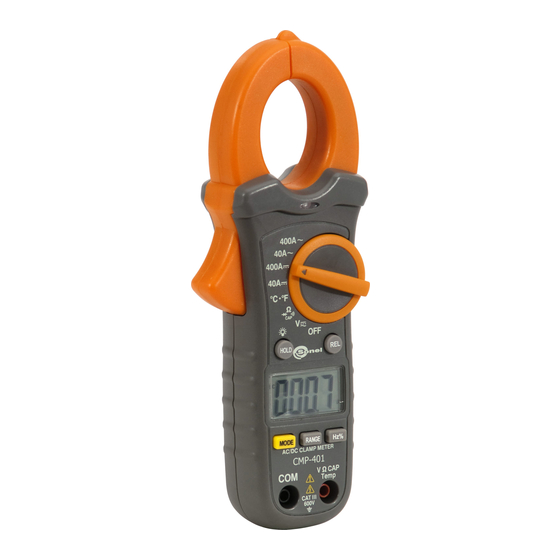

Funktionsbeschreibung Messbuchsen und Elemente zur Aus- wahl der Messfunktion Ω Abb.1. CMP-401 CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 10: Buchsen
400A~ – Messung von Wechselstrom bis 400 A. Taste HOLD Hold-Funktion Unterleuchtung des Displays Taste REL Übergang zum Modus der relativen Messung Verlassen des Modus der relativen Messung Nullung der Gleichstromanzeige LCD-Display CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 11: Lcd-Display
Auswahl der Messung der Frequenz oder des % des Ar- beitszyklus Batterien-Deckel LCD-Display Abb. 2 LCD-Display des Messgerätes CMP-401 – Minus-Zeichen DC, AC – Gleich- und Wechselstrom (Spannung) AUTO – Anzeige der automatischen Auswahl des Unterberei- ches – Anzeige des eingeschalteten Diodentests –... -
Seite 12: Kabel
BAT – Anzeige der leeren Batterien Kabel Der Hersteller gewährleistet korrekte Messergebnisse, nur bei der Verwendung von Kabeln des Herstellers. WARNUNG: Der Anschluss von falschen Kabeln führt zum Risiko eines Stromschlags mit starker Spannung oder zu Messfehlern. CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 13: Messungen
– auf den höchsten Bereich einstellen, vor der Durchführung der Messung von Gleichstrom, die Taste REL drücken, um die Anzeige des Stromwertes auf dem Dis- play zu nullen. die Zangen des Messgerätes öffnen und sie an der Einzellei- tung schließen, CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 14: Messung Der Gleich- Oder Wechselspannung
Ergebnis vom Display ablesen, nach Abschluss der Messungen Kabel aus den Messbuchsen des Messgeräts herausnehmen. Widerstandsmessung WARNUNG: Es dürfen keine Messungen in einem Kreis, der sich unter Spannung befindet, durchgeführt werden. Die Kondensato- ren sind zu entladen. CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 15: Kontinuitätstest
Es dürfen keine Messungen in einem Kreis, der sich unter Spannung befindet, durchgeführt werden. Die Kondensato- ren sind zu entladen. WARNUNG: Es dürfen keine Messungen vorgenommen werden, wenn das Batteriefach offen ist. Um den Test auf Schaltkreisstörung durchzuführen: den Drehschalter auf Ω CAP einstellen, CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 16: Diodentest
Taste MODE bis auf dem Display das Symbol erscheint Sondenspitzen an die Dioden führen: die rote Sonde an die Anode, die schwarze an die Katode, den Messwert vom Display ablesen: angezeigt wird die Lei- tungsspannung, die bei einer typischen Silizium-Diode bei CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 17: Messung Der Kapazität
Taste MODE bis auf dem Display das Symbol F erscheint, füh- an den zu messenden Kondensator Sondenspitzen ren, Ergebnis vom Display ablesen, nach Abschluss der Messungen Kabel aus den Messbuchsen des Messgeräts herausnehmen. CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 18: Messung Der Frequenz Oder Des % Des Arbeitszyklus
Abschluss der Messungen Kabel aus den Messbuchsen des Messgeräts herausnehmen. Temperaturmessung WARNUNG: Es dürfen keine Messungen vorgenommen werden, wenn das Batteriefach offen ist. WARNUNG: Um Stromschlag zu vermeiden, sind die beiden Sonden von jeglichen Stromquellen abzukoppeln, bevor die Tempera- turmessung vorgenommen wird. CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 19: Sichere Berührungsspannung
Schaltkreis zu prüfen, ob sicherzustellen, dass das Gerät richtig funktioniert. Um einen Test durchzuführen: die Zangen des Messgerätes an das Kabel unter Spannung oder an eine Herausführung unter Spannung führen, ist eine Wechselspannung vorhanden, so leuchtet die Signalisierungsdiode des Detektors auf. CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 20: Sonderfunktionen
Taste RANGE erneut drücken, um zwischen den einzelnen Bereichen umschalten und den gewünschten Bereich wählen lässt, um den Modus der manuellen Bereichauswahl zu verlassen und in den automatischen umzuschalten die RANGE-Taste drücken und 2 Sekunden lang halten. CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 21: Relative Messung
Taste für mehr als 2 Sekunden gedrückt halten. Taste MODE Mit dieser Taste kann der Modus zur Messung der DC/AC- Spannung, des Widerstandes, zum Diodentest,, zum Test der Kon- tinuität, zur Kapazität und zur Umstellung °C/°F ausgewählt werden. CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 22: Bevor Sie Das Messgerät Zur Reparatur Abgeben
Messgerät einer kühlen in eine auf die Umge- warme Umgebung bungstemperatur aufgewärmt hat mit hoher Feuch- tigkeit. (ca. 30 Minuten). Beschädigung des Abgerissene, ab- Kabel austau- Messkabels. gebrochene oder schen. ausgerissen En- dung des Kabels. CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 23: Batteriewechsel
Batteriewechsel Das CMP-401 Messgerät wird von 9V-Batterien versorgt. Es wird empfohlen Alkali-Batterien zu verwenden. Hinweis: Bei Messungen mit angezeigter Mnemonik der Batterie ist mit zusätzlichen Messunsicherheiten oder instabilem Betrieb des Gerätes zu rechnen. WARNUNG: Wenn die Leitungen in den Buchsen gelassen werden, beim Wechseln der Batterien, kann dies zu einem gefährlichen... -
Seite 24: Reinigung Und Pflege
Elektronikgeräte an einen Sammelpunkt abgegeben werden. Vor der Abgabe der Geräte an einen Sammelpunkt soll man nie versuchen, Geräteteile selbständig zu demontieren. Man soll lokale Vorschriften zur Entsorgung von Verpackungen, Altbatterien und Altakkumulatoren beachten. CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 25: Anlagen
± (2% m.w.+ 5 Ziffern) Frequenzbereich 50...400Hz Messung des Gleichstroms Bereich Auflösung Grundlegende Unsicherheit 400,0mV 0,1mV ± (0,8% m.w.+ 2 Ziffern) 4,000V 0,001V 40,00V 0,01V ± (1,5% m.w.+ 2 Ziffern) 400,0V 0,1V 600V ± (2% m.w.+ 2 Ziffern) CMP-401 – BEDIENUNGSANLEITUNG... - Seite 26 ± (3 % m.w.+ 5 Ziffern) 40,00μF 0,01μF 100,0μF 0,1μF ± (4 % m.w.+ 10 Ziffern) Temperaturmessung Bereich Grundlegende Unsicherheit* -20.0…760,0°C ± (3% m.w.+ 5°C) -4.0…1400°F ± (3% m.w.+ 9°F) * Genauigkeit der K-Sonde wird nicht berücksichtigt CMP-401 – BEDIENUNGSANLEITUNG...
-
Seite 27: Standardausrüstung
CMP-401-Messgerät, Prüfkabel für CMM/CMP (Set) – WAPRZCMP1, 9V-Batterie (1 St.), Temperatursonde des Typs K – WASONTEMK, Adapter für Temperatursonde des Typs K – WAADATEMK, Etui, Bedienungsanleitung, Garantieschein, Kalibrierzertifikat. CMP-401 – BEDIENUNGSANLEITUNG... -
Seite 28: Service
+48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web page: www.sonel.pl Hinweis: Zur Durchführung der Reparaturarbeiten ist nur der SONEL S.A. befugt. Das Produkt wird in China im Auftrag von SONEL S.A. her- gestellt. CMP-401 – BEDIENUNGSANLEITUNG...
