 Para los LEDs de poca potencia, la tensión típica está en el
rango entre 1,2...5,0 V en función del color.
 Si el diodo está polarizado en la dirección inversa, o hay una
ruptura en el circuito, en la pantalla aparecerá OL.
 En caso del LED compacto, el medidor indicará el valor
cercano a 0 V,
 al terminar las mediciones quitar los cables de los enchufes de
medición del medidor.

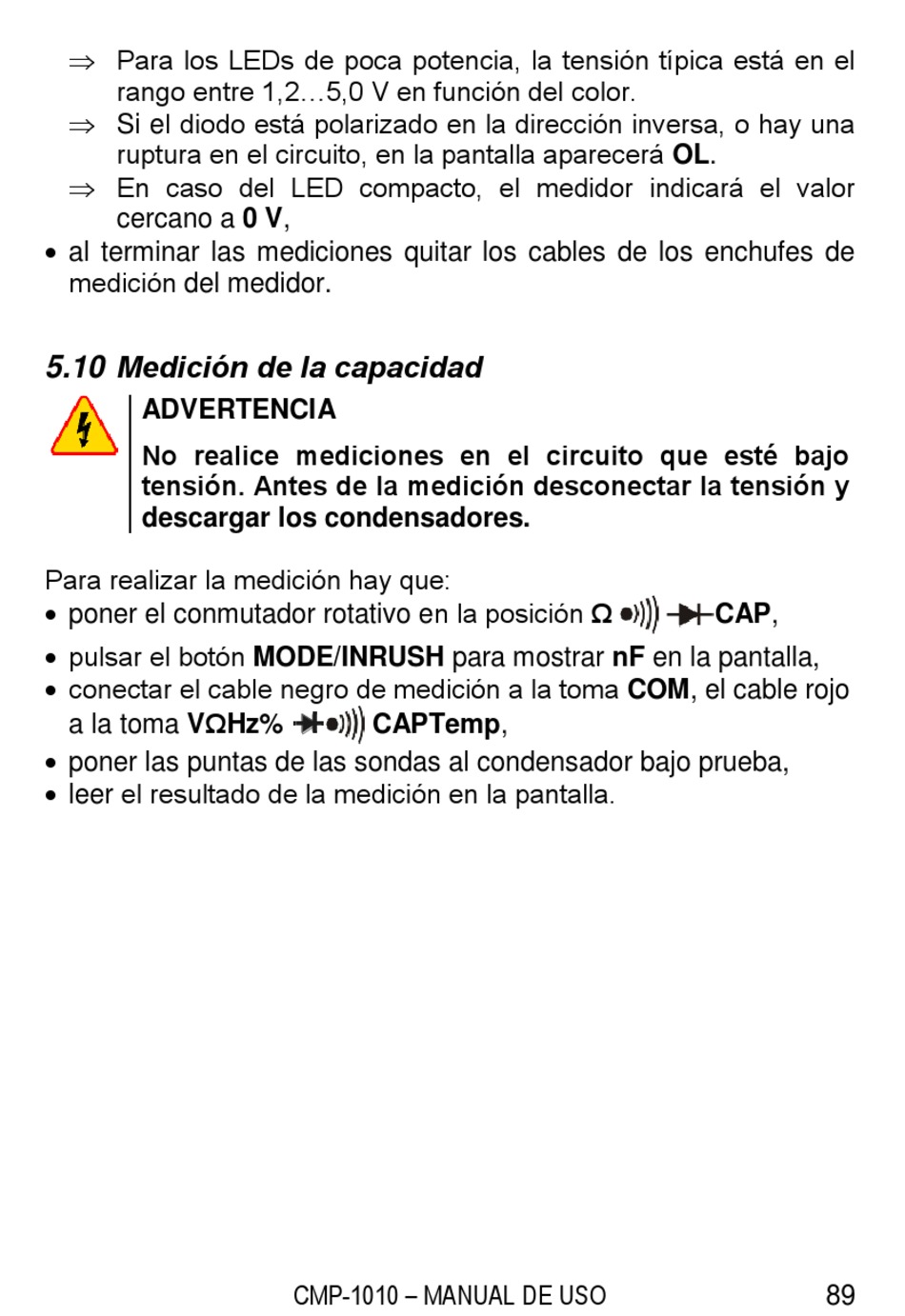

5.10 Medición de la capacidad
ADVERTENCIA
No realice mediciones en el circuito que esté bajo
tensión. Antes de la medición desconectar la tensión y
descargar los condensadores.
Para realizar la medición hay que:
 poner el conmutador rotativo en la posición Ω
 pulsar el botón MODE/INRUSH para mostrar nF en la pantalla,
 conectar el cable negro de medición a la toma COM, el cable rojo
a la toma VΩHz%
 poner las puntas de las sondas al condensador bajo prueba,
 leer el resultado de la medición en la pantalla.
CAPTemp,
CMP-1010 – MANUAL DE USO
CAP,
89
